1.一种基于物联网的信息调节电路，包括信号采样模块、检测校准模块，其特征在于，所述信号采样模块运用型号为DAM‑3056AH的信号采样器J1对基于物联网的信息调节系统中信号发射器信号采样，所述检测校准模块运用可变电阻R6 、可变电阻R21组成分压电路将信号分离为两路同频不同幅的信号，一路信号运用运放器AR2、电容C3、电容C4组成降噪电路对信号降噪调节，然后运用运放器AR3缓冲信号，最后运用电感L4、电容C8‑电容C9组成调频电路调节信号频率后输入运放器AR5同相输入端内，二路信号运用可控硅Q3检测信号，同时运用三极管Q1、三极管Q2组成异常信号检测电路进一步对信号振幅检测，然后运用运放器AR4同相放大后输入运放器AR5反相输入端内，最后运放器AR5、二极管D4、二极管D5组成峰值电路筛选峰值信号后触发信号发射器E1工作，发送信号至基于物联网的信息调节系统终端内；

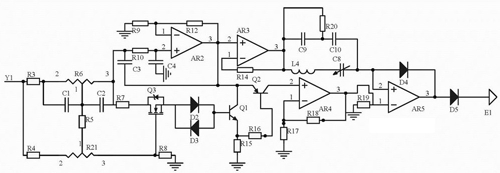

所述检测校准模块包括可变电阻R6，可变电阻R6的一端接电阻R3、电容C1的一端，可变电阻R6的滑动端接电阻R5、电容C1、电容C2的一端，电阻R5的另一端接可变电阻R21的滑动端，可变电阻R21的一端接电阻R4的一端，电阻R4的另一端接电阻R3的另一端，可变电阻R21的另一端接电阻R8的一端和可控硅Q3的栅极，电阻R8的另一端接地，可控硅Q3的漏极接电阻R7的一端，电阻R7的另一端接可变电阻R6的另一端、电容C2的另一端和电阻R10、电容C3的一端，电容C3的另一端接电阻R12的一端和三极管Q1的集电极、三极管Q2的发射极、运放器AR2的输出端、运放器AR3的同相输入端，运放器AR2的同相输入端接电阻R10的另一端、电容C4的一端，电容C4的另一端接地，运放器AR2的反相输入端接电阻R9的一端、电阻R12的另一端，电阻R9 的另一端接地，运放器AR3的反相输入端接电阻R14的一端，运放器AR3的输出端接电阻R14的一端、电阻R20的一端和电感L4、电容C9的一端，运放器AR3的反相输入端接电阻R14的另一端，电感L4的另一端接电容C8的一端，电容C9的另一端接电容C10的一端和电阻R20的另一端，电容C10的另一端接电容C8的另一端和二极管D4的正极、运放器AR5的同相输入端，可控硅Q3的源极接二极管D2的正极、二极管D3的负极，二极管D2的负极接二极管D3的正极和三极管Q1的基极，三极管Q1的发射极接电阻R15、电阻R16的一端，电阻R15的另一端接地，电阻R16的另一端接三极管Q2的基极，三极管Q2的集电极接运放器AR4的同相输入端，运放器AR4的反相输入端接电阻R17、电阻R18的一端，电阻R17的另一端接地，电阻R18的另一端接运放器AR4的输出端、电阻R19的一端和运放器AR5的反相输入端，电阻R19的另一端接地，运放器AR5的输出端接二极管D4的负极、二极管D5的正极，二极管D5的负极接信号发射器E1。

2.如权利要求1所述一种基于物联网的信息调节电路，其特征在于，所述信号采样模块包括型号为DAM‑3056AH的信号采样器J1，信号采样器J1的电源端接电源+5V，信号采样器J1的接地端接地，信号采样器J1的输出端接稳压管D1的负极、运放器AR1的同相输入端，稳压管D1的正极接地，运放器AR1的反相输入端接电阻R1、电阻R2的一端，电阻R1的另一端接地，运放器AR1的输出端接电阻R2的另一端和电阻R3的另一端。
