专利号: 2020103029350
申请人: 赵金明
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

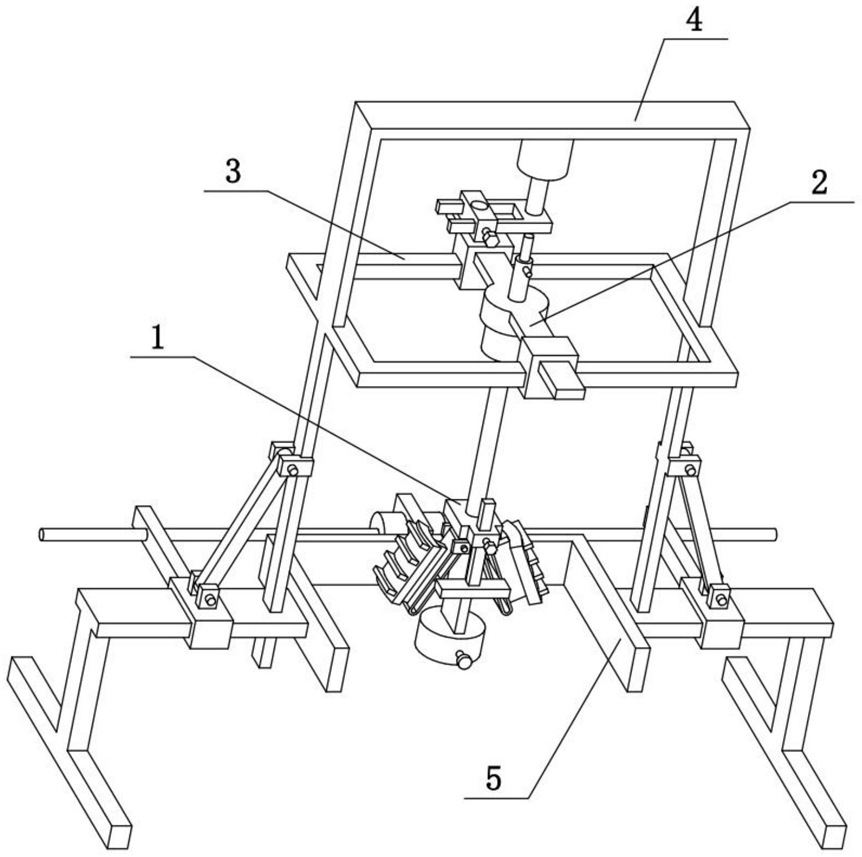

1.一种油田钻采钻头安装架,包括固定座(1)、滑孔板(101)、连接凸棱(102)、弧形板(103)、摩擦棱(104)、中竖板(106)、紧固螺钉I(107)和钻头安装筒(108),其特征在于:所述固定座(1)的下侧固定连接有中竖板(106),中竖板(106)的下端固定连接有钻头安装筒(108),钻头安装筒(108)上通过螺纹连接有紧固螺钉I(107),滑孔板(101)左右设置有两个,两个滑孔板(101)分别铰接连接在中竖板(106)的左右两侧,两个滑孔板(101)的外侧均固定连接有连接凸棱(102),两个连接凸棱(102)的外侧均固定连接有弧形板(103),两个弧形板(103)上均设置有多个摩擦棱(104);所述油田钻采钻头安装架还包括滑孔(105)、升降条(109)、滑圆柱(110)、紧固螺钉II(111)和竖滑柱(112),两个滑孔板(101)上均设置有滑孔(105),竖滑柱(112)竖向滑动连接在固定座(1)上,固定座(1)的前侧通过螺纹连接有紧固螺钉II(111),紧固螺钉II(111)顶在竖滑柱(112)上,竖滑柱(112)的下端固定连接有升降条(109),升降条(109)后侧的左右两端均固定连接有滑圆柱(110),两个滑圆柱(110)分别滑动连接在两个滑孔(105)上;所述油田钻采钻头安装架还包括位移板(2)、主轴(204)和电机I(205),位移板(2)的下侧中部固定连接有电机I(205),电机I(205)的下端输出轴上固定连接有主轴(204),主轴(204)的下端固定连接在固定座(1)的上侧;所述油田钻采钻头安装架还包括矩形框(3)和滑块(301),矩形框(3)的前后两端均在左右方向上滑动连接有滑块(301),位移板(2)的前后两端在前后方向上分别滑动连接在两个滑块(301)上;所述油田钻采钻头安装架还包括插柱(201)、紧固螺钉III(202)和空心筒(203),位移板(2)的上侧固定连接有空心筒(203),空心筒(203)上竖向滑动连接有插柱(201),空心筒(203)的上部通过螺纹连接有紧固螺钉III(202),紧固螺钉III(202)顶在插柱(201)上;所述油田钻采钻头安装架还包括支架(4)、圆孔块(401)、电机II(402)、圆周转板(403)、紧固螺钉IV(404)和圆插座(405),支架(4)固定连接在矩形框(3)的上侧,支架(4)的中部固定连接有电机II(402),电机II(402)的输出轴上固定连接有圆周转板(403),圆周转板(403)的下侧固定连接有圆插座(405),圆周转板(403)上滑动连接有圆孔块(401),圆孔块(401)上设置有圆形插孔,圆孔块(401)上通过螺纹连接有紧固螺钉IV(404),紧固螺钉IV(404)顶在圆周转板(403)上。2.根据权利要求1所述的一种油田钻采钻头安装架,其特征在于:所述油田钻采钻头安装架还包括竖导杆(302)、铰接杆(303)、门型架(5)、滑套(501)和横片板(505),门型架(5)的左右两端均固定连接有横片板(505),两个横片板(505)上均滑动连接有滑套(501),矩形框(3)的左右两侧均固定连接有竖导杆(302),两个竖导杆(302)分别竖向滑动连接在两个横片板(505)上,两个竖导杆(302)的外侧中部均铰接连接有铰接杆(303),两个铰接杆(303)的另一端分别铰接连接在两个滑套(501)上。3.根据权利要求2所述的一种油田钻采钻头安装架,其特征在于:所述油田钻采钻头安装架还包括双轴电机(502)、丝杠(503)和后伸杆(504),门型架(5)的后侧中部固定连接有双轴电机(502),双轴电机(502)左右两端的输出轴上均固定连接有丝杠(503),两个滑套(501)的后侧均固定连接有后伸杆(504),两个丝杠(503)通过螺纹分别与两个后伸杆(504)相配合。4.根据权利要求3所述的一种油田钻采钻头安装架,其特征在于:所述油田钻采钻头安

装架还包括T形支架(506),两个横片板(505)外端的下侧均固定连接有T形支架(506)。5.根据权利要求4所述的一种油田钻采钻头安装架,其特征在于:所述钻头安装筒(108)的内周面上设置有螺纹。
