专利号: 2020103049161
申请人: 宁波财经学院
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

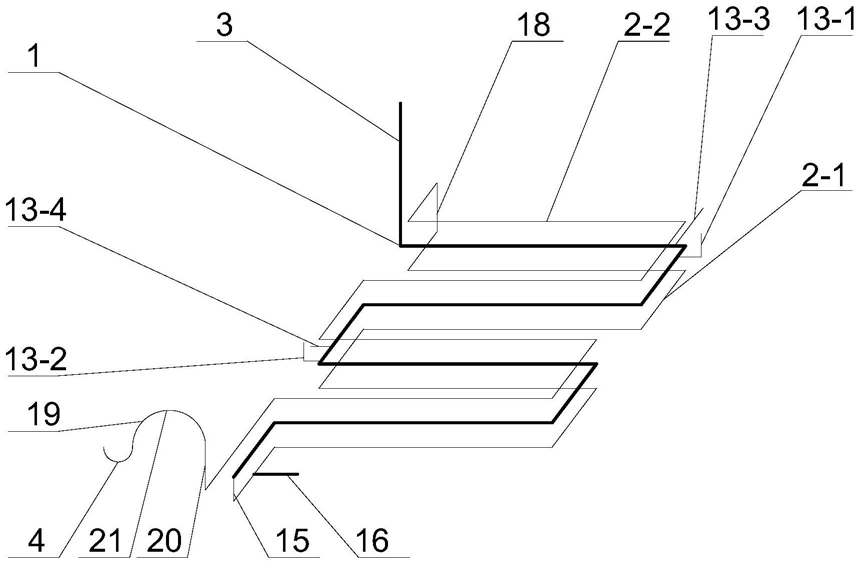

1.一种同时处理剩余污泥和渗滤液的装置,其特征在于,包括:水平设置的第一蛇形管道、水平设置的第二蛇形管道和水平设置的第三蛇形管道,所述第二蛇形管道位于所述第一蛇形管道下方,所述第三蛇形管道位于所述第一蛇形管道上方;

所述第一蛇形管道的起始端连接有竖直向上的入口管,所述入口管为剩余污泥的注入口,所述第一蛇形管道的出口端与所述第二蛇形管道的入口端通过第一竖直管连接,所述第二蛇形管道的出口端与所述第三蛇形管道的入口端通过第二竖直管连接,所述第三蛇形管道的出口端连接有引导管;

在所述入口管的内部套设有细管,所述细管为渗滤液的注入口,所述细管包括竖直段和延伸段,所述竖直段位于所述入口管的内部,所述延伸段延伸至所述第一蛇形管道内部,在所述延伸段上开设有若干不同朝向的小孔;

在所述第一蛇形管道上间隔设置有若干个自动空气鼓入单元,所述自动空气鼓入单元包括溶解氧监测仪和空气鼓入孔,在所述空气鼓入孔外接有鼓风机;

在所述第二蛇形管道上靠近入口端的地方设有补液口,所述补液口用于向所述第二蛇形管道内注入渗滤液;

所述引导管为倒U形管,包括:两侧的第三竖直管和第四竖直管、以及连接所述第三竖直管和第四竖直管的弧形连接管;所述第三竖直管与所述第三蛇形管道的出口端连接,在所述第四竖直管的末端设置三相分离单元;所述三相分离单元包括:分离筛组件和导气组件;其中,所述分离筛组件包括固定连接成一体的筛板和导流挡板,所述筛板的形状与所述第四竖直管的横截面的形状相匹配,所述导流挡板包括弧形板和竖直板,所述弧形板的顶端与所述筛板的外边缘连接,所述弧形板的底端连接向下的竖直板;所述筛板和导流挡板的连接处以能够转动的方式安置在所述第四竖直管的末端的内壁上第一位置处,在所述第一位置处还固定设置有弹性支撑片,在所述第四竖直管的末端的内壁上第二位置处设置有弹性支撑凸起部,所述第二位置与第一位置相对应且处于所述第四竖直管的同一横截面上;所述筛板贴附于所述弹性支撑片的上表面,在自然状态下,所述弹性支撑片与所述第四竖直管的横截面平行,所述筛板与弹性支撑凸起部接触并由所述弹性支撑片和弹性支撑凸起部支撑,所述筛板与所述第四竖直管的横截面平行,所述导流挡板的竖直板与所述第二位置位于同一竖直线上;在受压状态下,所述筛板与弹性支撑凸起部脱离接触并随着所述弹性支撑片绕着弹性支撑片在所述第一位置处的固定端转动,所述导流挡板也随之转动;

所述导气组件设置在靠近所述第四竖直管上第二位置的一侧,所述导气组件包括直管部和弯管部,所述直管部与所述第四竖直管对称设置,所述弯管部与在自然状态下的所述导流挡板的弧形板对称设置,使得所述导气组件、所述第四竖直管与在自然状态下的所述导流挡板的弧形板构成底部开口的U形管,其中,对称轴为所述直管部和所述第四竖直管之间的中轴线;

在所述三相分离单元的下方还设置有固液回收组件,所述固液回收组件包括:液相回收容器和固相回收容器,所述液相回收容器和固相回收容器邻接且邻接线与所述第二位置位于同一竖直线上,所述固相回收容器位于所述第四竖直管的正下方,所述U形管的底部开口位于所述液相回收容器的正上方;

所述导气组件的直管部的顶端连接有气相回收容器。

2.如权利要求1所述的同时处理剩余污泥和渗滤液的装置,其特征在于,所述自动空气鼓入单元用于监测所述第一蛇形管道内溶解氧浓度和自动鼓气,当所述溶解氧监测仪监测到溶解氧浓度小于0.2mg/L时,所述鼓风机接通,将外部的空气由所述空气鼓入孔自动鼓入到所述第一蛇形管道内,直到所述溶解氧监测仪监测到溶解氧浓度为0.5mg/L。

3.如权利要求1所述的同时处理剩余污泥和渗滤液的装置,其特征在于,在所述第一蛇形管道、第二蛇形管道和第三蛇形管道的外部加设有保温壳体。

4.如权利要求1所述的同时处理剩余污泥和渗滤液的装置,其特征在于,第二蛇形管道的数量为若干个。

5.如权利要求1所述的同时处理剩余污泥和渗滤液的装置,其特征在于,所述导气组件的弯管部的底端还设有向下的竖直防溅挡板,所述竖直防溅挡板与所述导流挡板的竖直板对称设置,所述竖直防溅挡板位于所述液相回收容器的正上方。

6.如权利要求1所述的同时处理剩余污泥和渗滤液的装置,其特征在于,所述第一竖直管的长度与所述第一竖直管的直径相等,所述第二竖直管的长度与所述第二竖直管的直径相等。

7.如权利要求1所述的同时处理剩余污泥和渗滤液的装置,其特征在于,所述弹性支撑凸起部为半球形的弹性支撑凸起点。

8.如权利要求1所述的同时处理剩余污泥和渗滤液的装置,其特征在于,所述第一蛇形管道内设置有绳状填料。。

9.如权利要求1所述的同时处理剩余污泥和渗滤液的装置,其特征在于,所述第二蛇形管道内设置有绳状填料。

10.如权利要求1所述的同时处理剩余污泥和渗滤液的装置,其特征在于,所述第三蛇形管道内设置有绳状填料。
