专利号: 2020103060743
申请人: 马鞍山宏合建筑工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

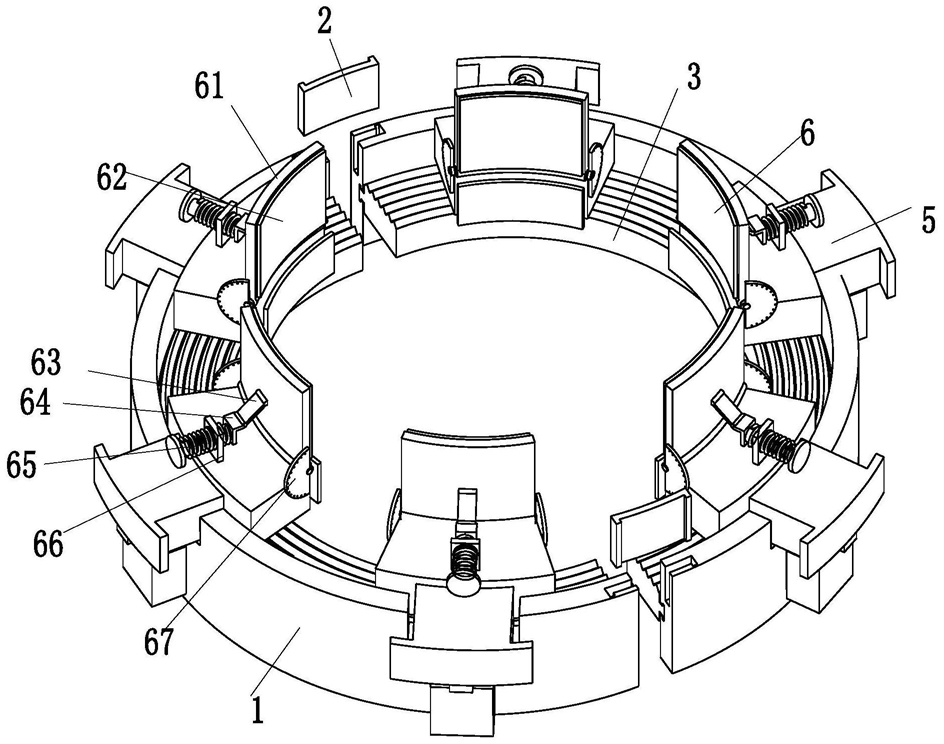

1.一种市政道路照明工程路灯调节安装设备,包括两个拼接环(1)、嵌入件(2)、两个转动组(3)、驱动电机(4)、进给单元(5)、紧贴单元(6)和齿轮(7),其特征在于:所述的两个拼接环(1)的前后两端通过嵌入件(2)嵌入连接,每个拼接环(1)的内部均设有一个转动组(3),位于右侧的拼接环(1)内壁通过底座安装有驱动电机(4),驱动电机(4)的输出轴上安装有齿轮(7),每个拼接环(1)的上端均匀设有进给单元(5),进给单元(5)的上端安装有紧贴单元(6);

所述的转动组(3)包括弧形环(31)、弧形齿条(32)和螺纹盘(33),弧形环(31)与拼接环(1)内壁之间为滑动配合连接,弧形环(31)的下端安装有弧形齿条(32),弧形齿条(32)与齿轮(7)之间为啮合状态,弧形环(31)的上端安装有螺纹盘(33);

所述的进给单元(5)包括推进块(51)、契合螺纹(52)、内腔(53)、检测机构(54)、扩音腔(55)、联动杆(56)、接触板(57)和联动式定位机构(58),推进块(51)通过滑动配合的方式与拼接环(1)连接,推进块(51)的下端安装有契合螺纹(52),契合螺纹(52)与螺纹盘(33)之间为螺纹配合连接,推进块(51)中部开设有内腔(53),内腔(53)内部设有检测机构(54),推进块(51)的内部开设有扩音腔(55),且扩音腔(55)与内腔(53)的外侧接通,推进块(51)的内端设有联动杆(56),联动杆(56)的内端通过销轴与接触板(57)连接,拼接环(1)的外壁上安装有联动式定位机构(58);

所述的联动式定位机构(58)包括安装块(581)、定位锥(582)、连接弹簧(583)和挤压块(584),安装块(581)安装在拼接环(1)的外壁上,安装块(581)内部开设有套设槽,套设槽通过滑动配合的方式与定位锥(582)连接,定位锥(582)的中部与套设槽之间连有连接弹簧(583),推进块(51)的外侧下端安装有挤压块(584),且挤压块(584)与定位锥(582)之间为上下对应布置;

所述的紧贴单元(6)包括角度板(61)、旋转轴(68)、防偏层(62)、连接杆(63)、L型架(64)、螺纹杆(65)、固定架(66)和两个量角尺(67),角度板(61)的下端安装有旋转轴(68),旋转轴(68)与拼接环(1)之间为轴承连接,旋转轴(68)的前后两端安装有两个量角尺(67),角度板(61)的内壁设有防偏层(62),角度板(61)与L型架(64)之间通过销轴连有连接杆(63),L型架(64)与螺纹杆(65)内端之间为轴承连接,螺纹杆(65)的中部与固定架(66)之间为螺纹配合连接,固定架(66)安装在拼接环(1)的上端面。

2.根据权利要求1所述的一种市政道路照明工程路灯调节安装设备,其特征在于:所述的拼接环(1)内端的前后两侧开设有两个L型槽,嵌入件(2)为U型结构。

3.根据权利要求1所述的一种市政道路照明工程路灯调节安装设备,其特征在于:所述的检测机构(54)包括两个安装块(541)、导线(542)、电池组(543)和警报器(544),内腔(53)的上内壁安装有电池组(543),电池组(543)内侧设有两个安装块(541),且两个安装块(541)上下安装在内腔(53)内壁上,扩音腔(55)内安装有警报器(544),且两个安装块(541)、电池组(543)和警报器(544)之间通过导线(542)串联连接。

4.根据权利要求3所述的一种市政道路照明工程路灯调节安装设备,其特征在于:所述的安装块(541)的内端部分与导线(542)连接,且安装块(541)的内端部分由铜材质组成,安装块(541)的外端部分由橡胶材质组成。

5.根据权利要求1所述的一种市政道路照明工程路灯调节安装设备,其特征在于:所述的联动杆(56)包括T型杆(561)、内置弹簧(562)、复位弹簧(563)和接触块(564),T型杆(561)与推进块(51)之间为滑动配合连接,T型杆(561)中部的上下两端与接触板(57)之间连有复位弹簧(563),T型杆(561)外端的上下两端与内腔(53)之间连有内置弹簧(562),T型杆(561)的外端中部安装有接触块(564)。

6.根据权利要求1所述的一种市政道路照明工程路灯调节安装设备,其特征在于:所述的定位锥(582)的上端为半球体结构,挤压块(584)的下端开设有挤压槽,且挤压槽的内端部分由内向外为逐渐向下倾斜的结构,定位锥(582)的上端位于挤压槽内。

7.根据权利要求1所述的一种市政道路照明工程路灯调节安装设备,其特征在于:所述的防偏层(62)包括橡胶框(621)、工作弹簧(622)、硬质板(623)、胶层(624)和单向阀(625),橡胶框(621)的外端面安装在角度板(61)的内壁上,橡胶框(621)的内端均匀设有气孔,橡胶框(621)的内部均匀设有工作弹簧(622),橡胶框(621)与胶层(624)之间安装有硬质板(623),硬质板(623)上均匀设有通孔,胶层(624)上均匀设有连接孔,且气孔、通孔与连接孔之间为连通关系,角度板(61)内部开设有出气腔,出气腔与橡胶框(621)为连通关系,且出气腔内设有单向阀(625)。
