专利号: 2020103062289
申请人: 王小娟
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

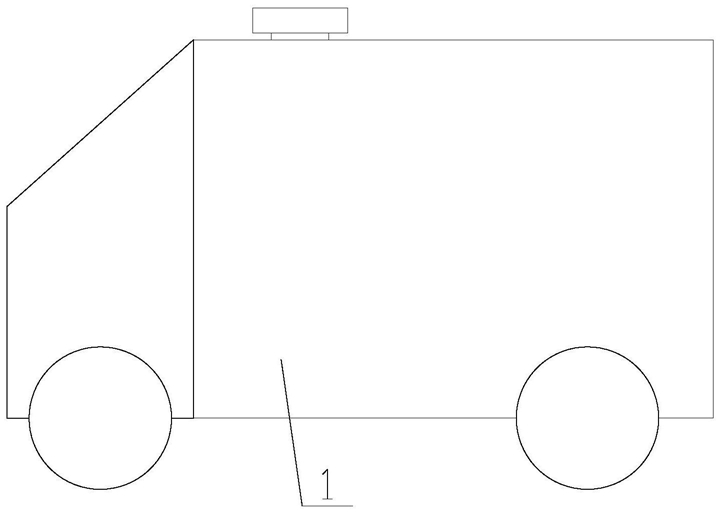

1.一种基于5G通讯技术的环保型炊事车,包括车体(1)和厨具(3),所述厨具(3)设置在车体(1)的内部,其特征在于,还包括净化机构和散热机构,所述净化机构设置在车体(1)的底部,所述散热机构设置在车体(1)的顶部;

所述散热机构包括排气管(7)、防雨罩(6)、传动轴(15)、第二轴承(9)、扇叶(8)、第二齿轮(14)和驱动组件,所述排气管(7)设置在车体(1)的顶部,所述排气管(7)与车体(1)的内部连通,所述排气管(7)与传动轴(15)同轴设置,所述传动轴(15)通过第二轴承(9)与排气管(7)连接,所述扇叶(8)设置在排气管(7)的内部,所述扇叶(8)与传动轴(15)的一端固定连接,所述传动轴(15)的另一端与第二齿轮(14)固定连接,所述防雨罩(6)设置在车体(1)的外部,所述防雨罩(6)覆盖在排气管(7)的一端上,所述驱动组件设置在车体(1)的内部的顶部,所述驱动组件与第二齿轮(14)连接;

所述净化机构包括安装管(20)、驱动轴(13)、刀片(21)、浆叶(22)、第一齿轮(12)、进水管(19)、排水管(23)、净化组件、水箱(2)和两个第一轴承(5),所述安装管(20)的轴线与排气管(7)的轴线平行,所述安装管(20)的一端与车体(1)的底部的内壁固定连接,所述安装管(20)与车体(1)的外部连通,所述净化组件设置在安装管(20)的一端的内部,所述水箱(2)与车体(1)的底部固定连接,所述安装管(20)的一端的一侧通过排水管(23)与水箱(2)连通,所述安装管(20)的另一端通过进水管(19)与厨具(3)连接,所述驱动轴(13)与安装管(20)同轴设置,所述驱动轴(13)通过两个第一轴承(5)分别与安装管(20)的另一端和车体(1)的顶部的内壁连接,所述驱动轴(13)的一端与第一齿轮(12)固定连接,所述第一齿轮(12)与第二齿轮(14)啮合,所述刀片(21)和浆叶(22)均设置在安装管(20)的内部,所述刀片(21)和浆叶(22)均设置在进水管(19)与排水管(23)之间,所述浆叶(22)与驱动轴(13)的另一端固定连接,所述刀片(21)设置在浆叶(22)的靠近进水管(19)的一侧,所述浆叶(22)与驱动轴(13)固定连接。

2.如权利要求1所述的基于5G通讯技术的环保型炊事车,其特征在于,所述驱动组件包括电机(10)、单向轴承(17)和第三齿轮(16),所述电机(10)与车体(1)的顶部的内壁固定连接,所述电机(10)通过单向轴承(17)与第三齿轮(16)传动连接,所述第三齿轮(16)与第二齿轮(14)啮合。

3.如权利要求1所述的基于5G通讯技术的环保型炊事车,其特征在于,所述净化组件包括滤芯(11)和密封盖(4),所述滤芯(11)的形状为圆筒形,所述滤芯(11)与安装管(20)同轴设置,所述滤芯(11)设置在安装管(20)的内部,所述滤芯(11)与安装管(20)滑动且密封连接,所述滤芯(11)覆盖在排水管(23)上,所述密封盖(4)盖设在安装管(20)的远离排气管(7)的一端上,所述密封盖(4)与安装管(20)螺纹连接,所述密封盖(4)与滤芯(11)的一端固定连接。

4.如权利要求3所述的基于5G通讯技术的环保型炊事车,其特征在于,所述滤芯(11)的远离密封盖(4)的一端上设有密封圈,所述滤芯(11)通过密封圈与安装管(20)密封连接。

5.如权利要求1所述的基于5G通讯技术的环保型炊事车,其特征在于,所述水箱(2)的制作材料为不锈钢。

6.如权利要求1所述的基于5G通讯技术的环保型炊事车,其特征在于,所述驱动轴(13)上设有转盘(18),所述转盘(18)设置在安装管(20)的外部。

7.如权利要求1所述的基于5G通讯技术的环保型炊事车,其特征在于,所述刀片(21)上涂有耐磨涂层。

8.如权利要求2所述的基于5G通讯技术的环保型炊事车,其特征在于,所述电机(10)为伺服电机。

9.如权利要求3所述的基于5G通讯技术的环保型炊事车,其特征在于,所述密封盖(4)的靠近安装管(20)的一侧涂有密封脂。

10.如权利要求1所述的基于5G通讯技术的环保型炊事车,其特征在于,所述车体(1)上涂有防腐涂层。
