专利号: 2020103073461
申请人: 淮北联联信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2025-03-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

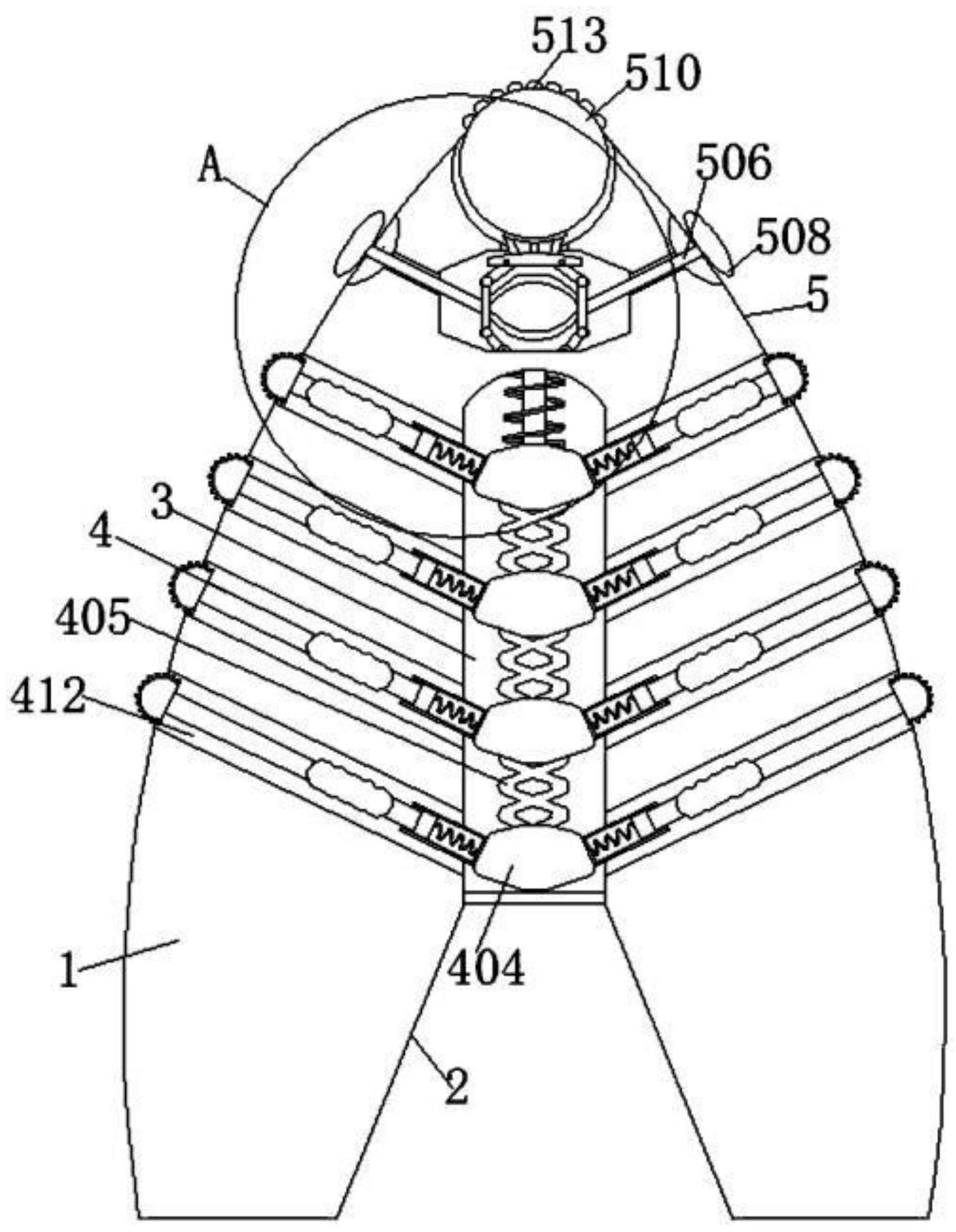

1.一种基于结构力学的腋下淋巴结疏松按揉垫,包括腋垫(1),其特征在于:所述腋垫(1)的底部开设有分叉槽(2),所述分叉槽(2)内壁的顶部开设有容纳槽(3),所述容纳槽(3)内设置有淋巴管活络器(4),所述淋巴管活络器(4)的一端延伸至腋垫(1)的外部,所述腋垫(1)内部的上方设置有腋淋巴结疏松器(5),且腋淋巴结疏松器(5)的顶部延伸至腋垫(1)的上方,所述腋垫(1)内部的两侧均设置有弘三头肌长头疏松器(6),且两个弘三头肌疏松器(6)相背的一侧均位于腋垫(1)的外部,所述腋垫(1)前后两侧的边缘处通过臂环(7)连接。

所述淋巴管活络器(4)包括吊杆(401),所述吊杆(401)的顶端与容纳槽(3)内壁的顶部固定连接,所述吊杆(401)的底端固定连接有上活动块(402),所述吊杆(401)上套接有拉力簧(403),所述拉力簧(403)的两端分别与容纳槽(3)内壁的顶部和上活动块(402)的顶部固定连接,所述容纳槽(3)内且位于上活动块(402)的下方等距离套接有若干个分联块(404),且若干个分联块(404)之间均通过拉力带(405)活动连接,且最上方的分联块(404)的顶部通过伸缩带(406)与上活动块(402)的底部活动连接,所述上活动块(402)与分联块(404)的两侧均固定连接有空心套(407),所述空心套(407)内套接有活塞(408),所述活塞(408)的一侧通过挤压弹簧(409)与空心套(407)内壁的底部活动连接,所述活塞(408)的另一侧的轴心处与支杆(410)的底端固定连接,所述支杆(410)的顶端贯穿空心套(407)的一侧与其外部的淋巴管疏松球(411)的底部固定连接,所述容纳槽(3)内部的两侧均开设有若干个通槽(412),所述空心套(407)、支杆(410)和淋巴管疏松球(411)均套接在通槽(412)的内部;

所述腋淋巴结疏松器(5)包括若干个六边槽(501),所述六边槽(501)开设在腋垫(1)内部的上方,所述六边槽(501)内壁底部两侧分别与两个下支板(502)的底端活动连接,且两个下支板(502)的顶端均通过挤推板(503)分别与两个上支板(512)的底端活动连接,两个所述上支板(512)的顶端分别与上压板(504)底部的两侧活动连接,上压板(504)底部的两侧活动连接,且两个挤推板(503)相对一侧的上下两端均通过弹性板(505)活动连接,两个所述挤推板(503)相背的一侧分别与两个斜压杆(506)的一端固定连接,所述斜压杆(506)的另一端贯穿六边槽(501)内壁一侧开设的斜孔(507)且与腋垫(1)外部的腋淋巴结按摩垫(508)的表面固定连接,所述腋垫(1)的顶部开设有若干个圆槽(509),所述圆槽(509)内套接有腋下软球(510),所述腋下软球(510)侧表面的顶部裸露在圆槽(509)的外部,所述上压板(504)的顶部与叉杆(511)的底部固定连接,所述叉杆(511)的顶端贯穿六边槽(501)内壁的顶部且与腋下软球(510)侧表面的底部固定连接;

所述弘三头肌长头疏松器(6)包括弧形槽(61),所述弧形槽(61)开设在腋垫(1)内部的一侧,所述弧形槽(61)内滑动连接有滚珠(62),所述滚珠(62)的顶部和底部均通过支撑弹簧(63)分别与弧形槽(61)内壁的顶部和底部活动连接,所述滚珠(62)侧表面的一侧与分叉杆(64)的一端固定连接,所述分叉杆(64)的另外两端均贯穿弧形槽(61)内壁一侧开设的限位槽(65)且与其外部的弧形按揉板(66)的内侧壁固定连接,所述按揉板(66)的外侧壁上开设有圆形槽(67),所述圆形槽(67)内套接有揉珠(68),所述揉珠(68)侧表面的一侧裸露在圆形槽(67)的外部。

2.根据权利要求3所述的一种基于结构力学的腋下淋巴结疏松按揉垫,其特征在于:所述淋巴管疏松球(411)的侧表面固定连接有挤兑凸起(413)。

3.根据权利要求4所述的一种基于结构力学的腋下淋巴结疏松按揉垫,其特征在于:所述腋下软球(510)侧表面的顶部固定连接有穴位按揉凸起(513)。

4.根据权利要求5所述的一种基于结构力学的腋下淋巴结疏松按揉垫,其特征在于:所述圆形槽(67)的数量为120-136之间。

5.根据权利要求2所述的一种基于结构力学的腋下淋巴结疏松按揉垫,其特征在于:所述斜压杆(506)的倾斜角度为35°-40°之间。

6.根据权利要求1-5项中的任一项所述的一种基于结构力学的腋下淋巴结疏松按揉垫及方法,其特征在于:首先将腋垫(1)放入腋下,并且将臂环(7)套接在手臂上,并且腋下软球(510)对准腋下的正顶部,腋垫(1)的两侧分别搭接在手臂内侧和胸外侧,然后下压手臂,能够使淋巴管疏松球(411)、挤兑凸起(413)、腋淋巴结按摩垫(508)、腋下软球(510)弧形按揉板(66)和揉珠(68)分别对腋下的两侧和腋下的顶部进行按揉,当手臂下压时,腋垫(1)会变形,并且淋巴管疏松球(411)会通过支杆(410)推动活塞(408)在空心套(407)内移动并挤压挤压弹簧(409),并且若干个空心套(407)会下压上活动块(402)和分联块(404),两个腋淋巴结按摩垫(508)会通过斜压杆(506)使两个挤推板(503)通过上支板(512)推动上压板(504)向上移动,从而能够使上压板(504)推动腋下软球(510)对腋下淋巴进行按摩,两个弧形揉板会在挤压力的作用下,当滚珠(62)在弧形槽(61)内移动,从而能够使弧形揉板带动其上设置的揉珠(68)在胸外侧和手臂内壁上滚动。
