专利号: 2020103082263
申请人: 青岛科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

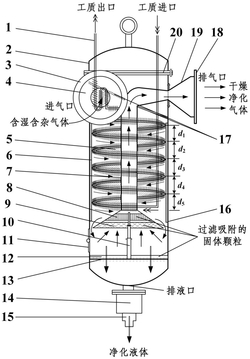

1.一种气液固多效分离器,包括壳体、进气管、排气管、换向板、螺旋板、换向管、换热器、过滤丝网、过滤吸附器、固液分离器、分液盘与支撑杆;渐缩式进气管设于壳体上部,与壳体圆周相切,实现切向进气和气流加速;螺旋板上设有换热器,固定于换向管上,气体沿螺旋板流动过程中实现气液分离;换热器为翅片管式换热管,加速气体降温脱湿;所述换向管分为垂直段和水平段两部分,所述换向管水平段为渐扩渐缩管;所述换向管内部最下端往上依次设有过滤丝网和过滤吸附器,对气体中液体与固体过滤吸附,所述过滤丝网和所述过滤吸附器由所述支撑杆支撑固定;所述支撑杆为多级可伸缩可拆卸式,设于所述分液盘上;固液分离器用于实现固液分离,位于壳体下部,设于所述分液盘上,所述固液分离器和所述分液盘与所述换向管垂直管同轴,所述固液分离器外径与所述壳体内径相等;所述分液盘上开有若干分液孔,所述分液盘固定于所述壳体内壁上;所述排气管设于所述壳体另一侧,为渐扩式管,所述排气管端部设有法兰;

还包括上端盖、密封法兰、检修门、液体缓冲箱和排液阀;所述密封法兰将所述壳体与所述上端盖连接;所述检修门设于所述壳体侧面下端;集液器出口与所述排液阀连接;

所述换热器有被动冷却和主被动组合冷却两种工作模式,即所述换热器作为所述螺旋板一部分,单纯依靠增大气流散热面积采用被动式冷却方式使其降温脱湿;同时亦可通入工质作为制冷或热泵装置的蒸发段吸收气体温度采用主动冷却方式使气体降温脱湿,上述被动式冷却方式和主动被动结合冷却方式可根据实际情况选择,灵活控制;

所述换热器设于进气口处的翅片间微小通道构成所述气液固多效分离器的均流器;

所述螺旋板与所述壳体内壁、所述换向管外壁构成若干腔体的高度不一致,第一级螺旋板与第二级螺旋板间构成的腔体高度d1小于第二级螺旋板与第三级螺旋板构成的腔体高度d2,第二级螺旋板与第三级螺旋板构成的腔体高度d2大于第三级螺旋板与第四级螺旋板构成的腔体高度d3,若有多级螺旋板,相邻螺旋板构成的腔体高度为小、大、小、大、小……的变间距形式。

2.根据权利要求1所述的一种气液固多效分离器,其特征在于,所述气液固多效分离器内设置换热器,所述换热器与所述螺旋板连接,所述换热器为翅片管式换热器,换热器可为单管或多管,可为圆管、矩形管与椭圆形管,换热器结构形式可为绕片式、湍流式、槽式、微肋管、螺纹管和/或几种方式的组合,翅片垂直和/或倾斜固定在换热管上,换热管管内为螺纹管和/或光管和/或内肋管和/或微通道;

换热器可设于螺旋板外缘与/或板上;换热器可位于螺旋板上面、下面和中间位置;换热器可横向或纵向穿过螺旋板。

3.根据权利要求1所述的一种气液固多效分离器,其特征在于,所述气液固多效分离器进气管轴向与所述壳体圆周相切,所述进气管为渐缩管,所述进气管出口对着所述换热器。

4.根据权利要求1所述的一种气液固多效分离器,其特征在于,所述换向管通过所述换向板固定于所述壳体内,所述换向管固定所述螺旋板,包括垂直段和水平段两部分,所述换向管垂直段底部为渐缩管,并从最下端而上设置了过滤丝网和过滤吸附器,垂直段上部为等截面管,所述换向管垂直段与所述壳体、所述上端盖、所述过滤丝网、所述过滤吸附器同轴,所述换向管水平管为渐扩渐缩管,所述换向管水平段与所述排气管同轴连接。

5.根据权利要求1所述的一种气液固多效分离器,其特征在于,所述排气管与所述换向管水平段同轴相连。

6.根据权利要求1所述的一种气液固多效分离器,其特征在于,所述过滤吸附器设于所述过滤丝网上方,所述过滤吸附器与所述过滤丝网均设于所述换向管垂直段末端的渐缩管内,所述过滤丝网和所述过滤吸附器均为多层结构。

7.根据权利要求1所述的一种气液固多效分离器,其特征在于,所述分液盘与所述支撑杆的连接方式可为活动连接或固定连接。
