专利号: 2020103092246
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种高增益恒压恒流输出电场耦合无线电能传输系统,其特征在于,包括依次级联的电源电路、高频逆变电路、原边CLC谐振补偿网络、耦合电路、副边谐振网络、高频整流电路、滤波电路和负载;

所述副边谐振网络中设置有开关,通过调节开关的闭合和关断使所述副边谐振网络的拓扑结构在CLCL结构和CLLC结构之间切换;当副边谐振网络的拓扑结构为CLCL结构时,所述系统为所述负载恒流供电,当副边谐振网络的拓扑结构为CLLC结构时,所述系统为所述负载恒压供电。

2.根据权利要求1所述的一种高增益恒压恒流输出电场耦合无线电能传输系统,其特征在于,还包括控制电路,所述控制电路包括电压检测电路和滞环比较电路;所述电压检测电路用于检测所述系统的输出电压,并将检测到的电压值发送给滞环比较电路,滞环比较电路将检测电压与预设的参考电压进行比较,输出高电平/低电平控制信号,用于控制所述副边谐振网络中开关的闭合或关断,以使所述副边谐振网络的拓扑结构在CLCL结构和CLLC结构之间切换。

3.根据权利要求2所述的一种高增益恒压恒流输出电场耦合无线电能传输系统,其特征在于,所述原边CLC谐振补偿网络包括电容C1、C2和电感L1,C1、C2、L1组成CLC结构;所述副边谐振网络包括电容C3、电容C4、电容CK、电感L2、电感L3、开关K1、开关K2;C3的正极连接L2一端,L2的另一端连接L3的一端,L3的另一端作为所述副边谐振网络的正输出端,C3的负极作为所述副边谐振网络的负输出端;K1的一端与C4的负极相连,K1的另一端与C3的负极相连,C4的正极通过K2与CK的正极相连,CK的负极连接所述副边谐振网络的正输出端;

当K1闭合,K2关断,所述副边谐振网络的拓扑为CLCL结构;

当K2闭合,K1关断,所述副边谐振网络的拓扑CLLC结构。

4.根据权利要求3所述的一种高增益恒压恒流输出电场耦合无线电能传输系统,其特征在于,所述系统中参数满足:

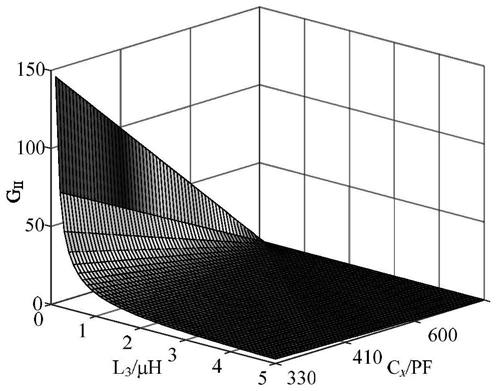

其中,CM为耦合电路等效电容,ω为电路工作角频率,GII为电流增益。
