1.一种基于两亲性二氧化钛Janus粒子制备自清洁棉织物的方法，其特征在于：包括如下步骤：(1)两亲性二氧化钛Janus粒子的制备：

在三口烧瓶中加入5‑15g石蜡，升温至70‑80℃使其熔化；将0.5‑2gTiO2和0.01‑0.05g十六烷基三甲基溴化铵加入到去离子水中，超声5min后加入烧瓶，高速搅拌获得Pickering乳液，冷却后过滤洗涤，得到半球表面被石蜡遮盖的TiO2蜡胶体小球；将1‑10gTiO2蜡胶体小球分散在添加了0.01‑0.1gγ‑氨丙基三乙氧基硅烷的10‑25ml甲醇水溶液中，30‑40℃磁力搅拌10‑14h，洗涤干燥；用10‑20ml三氯甲烷溶解石蜡小球，多次离心洗涤后，得到半改性纳米TiO2；在乙醇水溶液中加入0.035g‑0.08g十八烷基三氯硅烷和0.1g‑0.2g半改性纳米TiO2，

60‑70℃避光改性10‑14h，离心得到两亲性TiO2粒子；

(2)自清洁棉织物的制备：

0.5‑1g NaCl，0.6‑3g 3‑缩水甘油醚氧基丙基三甲氧基硅烷，溶解于50‑100g蒸馏水中，用NaOH调节ph至8‑10，加热溶液至55‑65℃，将棉织物放入浸泡0.5‑1h，取出后60‑70℃烘干，得到环氧基改性的棉织物；将0.05‑0.1g两亲性TiO2粒子在10‑30ml乙醇中超声分散

0.5‑1h，然后放入改性棉织物继续超声处理0.5‑1h，得到具有自清洁功能的棉织物。

2.根据权利要求1所述的基于两亲性二氧化钛Janus粒子制备自清洁棉织物的方法，其特征在于：包括如下步骤：(1)两亲性二氧化钛Janus粒子的制备：

三口烧瓶中加入5g石蜡，升温至70℃使其熔化；将0.5gTiO2和0.01g十六烷基三甲基溴化铵加入到50ml去离子水中，超声后加入烧瓶，800r/min高速搅拌获得Pickering乳液，冷却后过滤洗涤，得到半球表面被石蜡遮盖的TiO2蜡胶体小球；将1gTiO2蜡胶体小球分散在添加了0.02gγ‑氨丙基三乙氧基硅烷的10ml甲醇水溶液中，30℃磁力搅拌10h，洗涤干燥；用

10ml三氯甲烷溶解石蜡小球，多次离心洗涤后，获得半改性纳米TiO2；在50ml乙醇溶液中加入0.035g十八烷基三氯硅烷和0.1g半改性纳米TiO2，60℃避光改性10h，离心得到两亲性TiO2粒子；

(2)自清洁棉织物的制备：

0.5g NaCl，0.6g 3‑缩水甘油醚氧基丙基三甲氧基硅烷，溶解于50g蒸馏水中，用NaOH调节ph至8，加热溶液至55℃，放入0.5g水洗烘干后的棉织物浸泡0.5h，取出后60℃烘干，得到环氧基改性的棉织物；将0.05g两亲性TiO2粒子在10ml乙醇中超声分散0.5h，然后放入

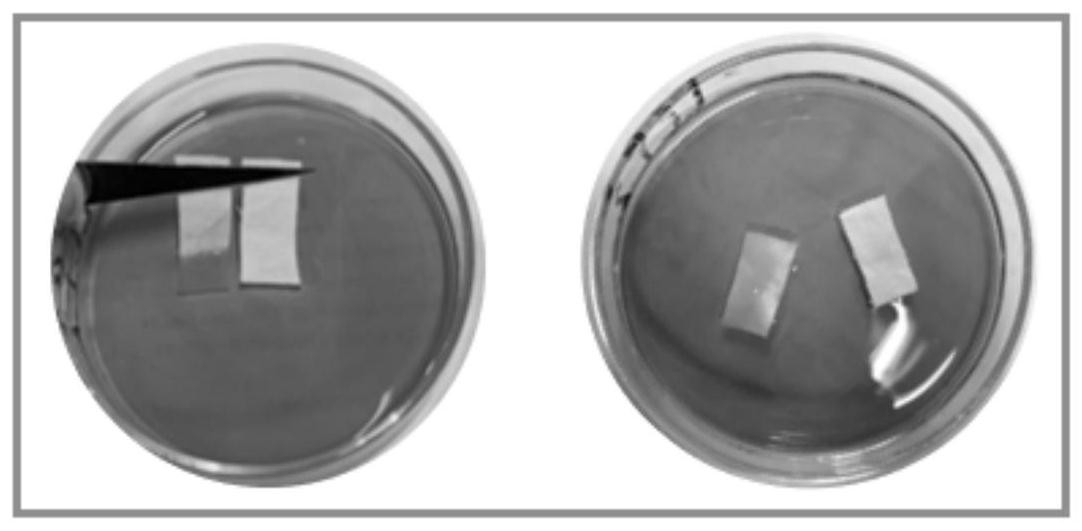

0.5g环氧基改性棉织物继续超声处理0.5h，得到具有自清洁功能的棉织物。

3.一种基于两亲性二氧化钛Janus粒子制备自清洁棉织物的方法，其特征在于：包括如下步骤：(1)两亲性二氧化钛Janus粒子的制备：

三口烧瓶中加入6g石蜡，升温至72℃使其熔化；将0.6gTiO2和0.015g十六烷基三甲基溴化铵加入到60ml去离子水中，超声后加入烧瓶，1000r/min高速搅拌获得Pickering乳液，冷却后过滤洗涤，得到半球表面被石蜡遮盖的TiO2蜡胶体小球；将1.5gTiO2蜡胶体小球分散在添加了0.04gγ‑氨丙基三乙氧基硅烷的20ml甲醇水溶液中，33℃磁力搅拌11h，洗涤干燥；

用15ml三氯甲烷溶解石蜡小球，多次离心洗涤后，获得半改性纳米TiO2；在60ml乙醇溶液中加入0.05g十八烷基三氯硅烷和0.15g半改性纳米TiO2，63℃避光改性11h，离心得到两亲性TiO2粒子；

(2)自清洁棉织物的制备：

0.6g NaCl，0.8g 3‑缩水甘油醚氧基丙基三甲氧基硅烷，溶解于60g蒸馏水中，用NaOH调节ph至8.5，加热溶液至68℃，放入0.6g水洗烘干后的棉织物浸泡0.6h，取出后65℃烘干，得到环氧基改性的棉织物；将0.07g两亲性TiO2粒子在15ml乙醇中超声分散0.6h，然后放入

0.6g环氧基改性棉织物继续超声处理0.6h，得到具有自清洁功能的棉织物。

4.一种基于两亲性二氧化钛Janus粒子制备自清洁棉织物的方法，其特征在于：包括如下步骤：(1)两亲性二氧化钛Janus粒子的制备：

三口烧瓶中加入15g石蜡，升温至75℃使其熔化；将2gTiO2和0.05g十六烷基三甲基溴化铵加入到65ml去离子水中，超声后加入烧瓶，1200r/min高速搅拌获得Pickering乳液，冷却后过滤洗涤，得到半球表面被石蜡遮盖的TiO2蜡胶体小球；将2gTiO2蜡胶体小球分散在添加了0.1gγ‑氨丙基三乙氧基硅烷的25ml甲醇水溶液中，35℃磁力搅拌12h，洗涤干燥；用20ml三氯甲烷溶解石蜡小球，多次离心洗涤后，获得半改性纳米TiO2；在70ml乙醇溶液中加入

0.08g十八烷基三氯硅烷和0.2g半改性纳米TiO2，65℃避光改性11.5h，离心得到两亲性TiO2粒子；

(2)自清洁棉织物的制备：

1g NaCl，3g 3‑缩水甘油醚氧基丙基三甲氧基硅烷，溶解于100g蒸馏水中，用NaOH调节ph至9，加热溶液至70℃，放入0.7g水洗烘干后的棉织物浸泡0.7h，取出后66℃烘干，得到环氧基改性的棉织物；将0.1g两亲性TiO2粒子在20ml乙醇中超声分散0.7h，然后放入0.7g环氧基改性棉织物继续超声处理0.7h，得到具有自清洁功能的棉织物。
