专利号: 2020103157541
申请人: 成都大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

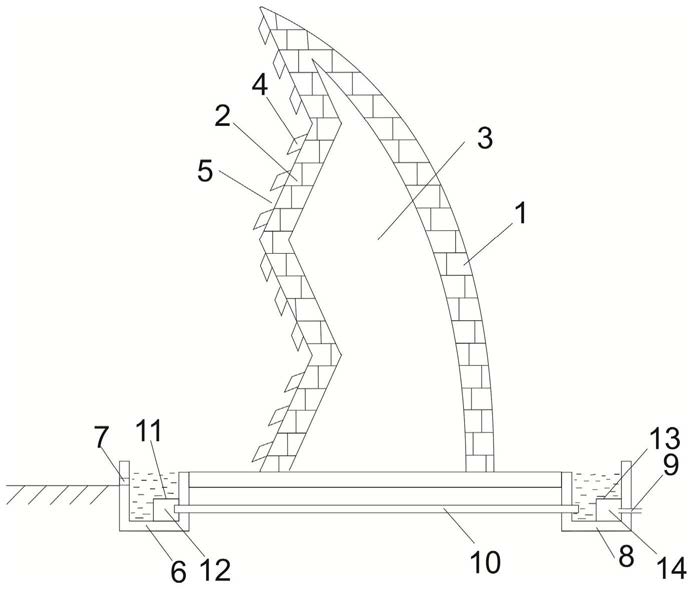

1.一种蜂窝状公路隔音防风装置,其特征在于,包括分别建立于地面上的弧形墙面(1)和折叠墙面(2),所述弧形墙面(1)和折叠墙面(2)上部连接为一体,所述弧形墙面(1)和折叠墙面(2)之间形成消音空腔(3),所述折叠墙面(1)上设置有蜂窝状消音结构。

2.根据权利要求1所述的蜂窝状公路隔音防风装置,其特征在于,所述消音结构包括凸起部(4)和凹槽部(5),所述凸起部(4)和凹槽部(5)均设置为六边形。

3.根据权利要求2所述的蜂窝状公路隔音防风装置,其特征在于,所述凸起部(4)由六边形砖制成,所述六边形砖设置为倾斜的。

4.根据权利要求1所述的蜂窝状公路隔音防风装置,其特征在于,所述折叠墙面(2)上相邻两个折叠面之间的夹角为60-120度。

5.根据权利要求1所述的蜂窝状公路隔音防风装置,其特征在于,所述折叠墙面(2)内侧设置有花台一(6),所述花台一(6)侧壁设置有进水口(7),所述弧形墙面(1)外侧设置有花台二(8),所述花台二(8)上设置有排水口(9),所述花台一(6)和花台二(8)之间通过管路(10)连通,所述管路(10)的水平高度低于公路路面的水平高度。

6.根据权利要求5所述的蜂窝状公路隔音防风装置,其特征在于,所述花台一(6)内设置有过滤墙体一(11),所述过滤墙体一(11)与所述花台一(6)之间形成沉淀腔一(12),所述沉淀腔一(12)与所述花台二(8)通过所述管路(10)相连通。

7.根据权利要求6所述的蜂窝状公路隔音防风装置,其特征在于,所述花台二(8)内设置有过滤墙体二(13),所述过滤墙体二(13)与所述花台二(8)之间形成沉淀腔二(14),所述沉淀腔二(14)通过所述排水口(9)与外界相连通。

8.根据权利要求7所述的蜂窝状公路隔音防风装置,其特征在于,所述过滤墙体一(11)和过滤墙体二(13)上均包括网板一(16)和网板二(17),所述网板一(16)和网板二(17)之间设置有细沙层(18)。

9.根据权利要求5所述的蜂窝状公路隔音防风装置,其特征在于,所述进水口(7)处设置有格栅板(15)。

10.根据权利要求1所述的蜂窝状公路隔音防风装置,其特征在于,所述弧形墙面(1)和折叠墙面(2)的高度均为5米。
