专利号: 2020103176203
申请人: 强森波尔(厦门)科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2025-03-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

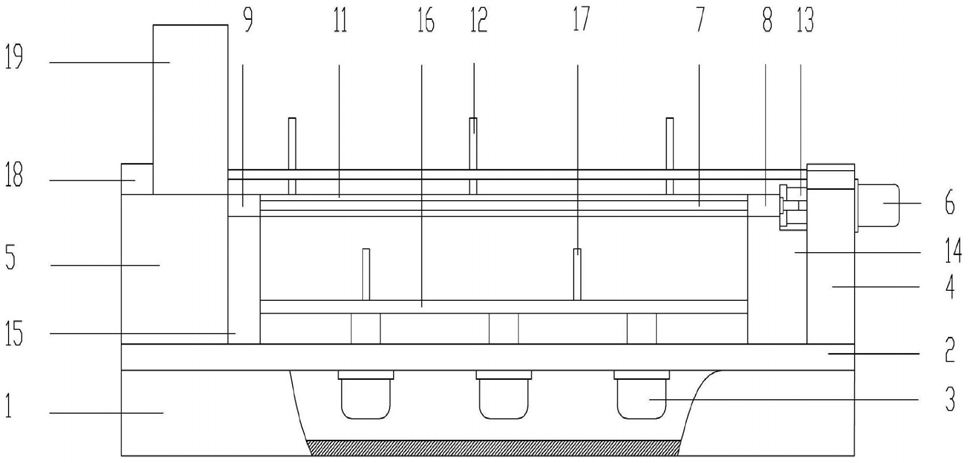

1.一种新型远红外理疗床,其特征在于:包括安装壳体、固定板、第一推拉电机、第一安装座、第二安装座、第一转动电机、第一转动轴、第一连接板、第二连接板、第二转动轴、转动板、第一固定装置、第二转动电机、第一矩形固定块、第二矩形固定块、升降板、第二固定装置、水平位移电机、远红外理疗装置,所述安装壳体上侧设有所述固定板,所述固定板一侧固定设置若干所述第一推拉电机,所述固定板上侧分别设有所述第一安装座和所述第二安装座,所述第一安装座一侧设有第一转动电机,所述第一转动电机的输出轴通过连接轴器连接所述第一转动轴,所述第一转动轴一端通过轴承与所述第二安装座转动连接,所述第一转动轴外端面固定连接所述第一连接板和所述第二连接板,所述第一连接板和所述第二连接板之间转动连接所述第二转动轴,所述第二转动轴外端面固定连接所述转动板,所述转动板上侧设有若干所述第一固定装置,所述第二转动轴一端通过联轴器连接所述第二转动电机的输出轴,所述第二转动电机固定设置在所述第一连接板的一侧,所述第一连接板和所述第二连接板下侧分别设有第一矩形固定块和第二矩形固定块,所述第一矩形固定块和所述第二矩形固定块之间设有升降板,所述升降板上侧设有若干所述第二固定装置,所述升降板和所述第一推拉电机输出轴固定连接,所述第一安装座和第二安装座上侧设有水平位移电机,所述水平位移电机的输出端连接远红外理疗装置;

所述第一安装座和第二安装座上设有让位槽,所述让位槽内部固定连接电机固定块,所述电机固定块一侧固定连接第二推拉电机,所述第二推拉电机的输出端固定连接电机安装块,所述电机安装块在所述让位槽内部滑动设置。

2.根据权利要求1所述的一种新型远红外理疗床,其特征在于:所述远红外理疗装置包括安装壳体,所述安装壳体内部设有安装玻璃,所述安装玻璃和所述安装壳体之间设有红外贴涂层,所述红外贴涂层一侧设有纳米银电极,所述纳米银电极通过导线连接电压控制装置,所述安装壳体内部还设有温度传感器,所述安装玻璃一侧还设有距离探测仪和人体识别装置。

3.根据权利要求1所述的一种新型远红外理疗床,其特征在于:所述距离探测仪为雷达距离探测仪。

4.根据权利要求1所述的一种新型远红外理疗床,其特征在于:所述第一固定装置和所述第二固定装置包括一组转动固定杆,每个所述转动固定杆一端通过螺栓可拆卸连接固定调节块,所述转动固定杆另一端固定连接第三转动轴,所述第三转动轴一端设有第三转动电机。

5.根据权利要求1所述的一种新型远红外理疗床,其特征在于:所述第一固定装置和所述第二固定装置为错位设置。

6.根据权利要求1所述的一种新型远红外理疗床,其特征在于:所述固定调节块一侧设有橡胶垫。

7.根据权利要求1所述的一种新型远红外理疗床,其特征在于:所述电机安装块一侧固定连接第一转动电机。

8.根据权利要求2或4所述的一种新型远红外理疗床的使用方法,其特征在于:

步骤1:接通电源,打开设备;

步骤2:启动第三转动电机,打开第一固定装置,将病人放置在理疗床上;

步骤3:选择适合病人体型的固定调节块安装,然后闭合第一固定装置;

步骤4:启动远红外理疗装置,通过水平位移电机移动至指定部位,根据距离探测仪探测位置调整远红外理疗装置的红外光波光频,根据人体识别装置判断人体身体部位;

步骤5:先对患者进行正面理疗,正面理疗完成后,打开第二固定装置,通过转动电机将人体翻转,第一推拉电机上升至指定位置,打开第一固定装置,将人体放置在转动板上,第一推拉电机下降,然后闭合第二固定装置,第一固定装置闭合,转动板复位,启动第一转动电机将转动板转动至90°,然后通过第二推拉电机将转动板下降让位,接着第一推拉电机将升降板推出,进行患者背部照射;

步骤6:照射完成后第二固定装置打开,人将病人移出理疗床;

步骤7:设备复位,关闭电源。
