1.一种医用金属骨植入材料的制备方法，所述金属为钽或钽合金，其特征在于包括如下步骤：（1）预处理；

（2）喷砂处理:喷砂为干喷刚玉砂，参数如下：硬度340‑420HV，砂粒尺寸为0.5‑1.5mm，喷砂空气压力0.03‑0.25Mpa，时间15‑20s；

（3）阳极氧化形成纳米孔道阵列；

（4）制备羟基磷灰石粉末，并火焰喷射所述羟基磷灰石；

（5）焙烧‑冷却，获得所述医用金属骨植入材料；

步骤（3）中的阳极氧化采用的电解液和参数如下：电解液为硫酸、氢氟酸、NH4F、乙二醇组成的水溶液，其中包括98wt. %硫酸20‑30mL、48%氢氟酸10‑15mL，去离子水30‑40mL，NH4F的浓度为0.5 1%，乙二醇5‑10mL；

~

阳极氧化电解参数：电压10‑20V，时间10‑20min，温度23‑25℃，对电极为Pt电极，两电极间距为2‑4cm，获得的纳米孔道阵列参数：内孔径40‑50nm，外孔径100‑120nm，壁厚30‑

40nm，孔道阵列长度10‑15μm；

.

步骤（4）中制备羟基磷灰石粉末的工艺如下：（a）称取Ca(NO3)24H2O置于烧杯中，倒入适量去离子水搅拌溶解；（b）称取(NH4)2HPO4置于另一烧杯中，倒入适量去离子水搅拌溶解；

.

（c）向步骤（a）中的Ca(NO3)24H2O中滴加氨水溶液；（d）采用滴定法，逐滴将步骤（b）的(NH4)

2HPO4水溶液加入步骤（c）中的溶液中，滴加时间1.5h获得沉淀物；（e）将上述沉淀物过滤‑洗涤‑烘干‑500℃焙烧1.5h‑研磨，获得羟基磷灰石粉末；

步骤（4）中火焰喷射所述羟基磷灰石参数如下：火焰喷涂口与基体表面的间距为90‑

100mm，喷涂功率30‑50kW，助燃气体为氧气，可燃性气体为乙炔，喷射焰流温度2800‑3000℃，喷射厚度15‑20μm；

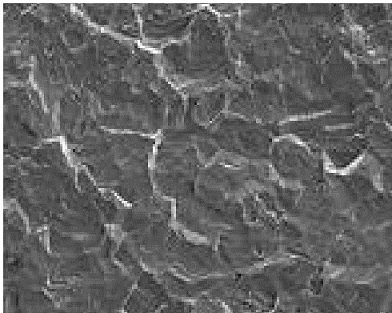

步骤（5）中焙烧参数如下：将步骤（4）中的获得钽或钽合金/纳米孔道阵列Ta2O5/羟基磷灰石直接置于马弗炉内，650℃下恒温1h，炉内缓慢冷却至室温。

2.如权利要求1所述的一种医用金属骨植入材料的制备方法，其特征在于步骤（1）中预处理采用的溶液和工艺参数如下：20 25g/L碳酸钠、2‑3g/L磷酸钠、10‑15g/L水玻璃、1‑2g/~L十二烷基硫酸钠组成的混合水溶液，温度65‑70℃，浸泡时间5‑6min，然后使用乙醇超声清洗20min，去离子水清洗、20‑30℃氮气烘干。
