专利号: 2020103194678
申请人: 淮阴工学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

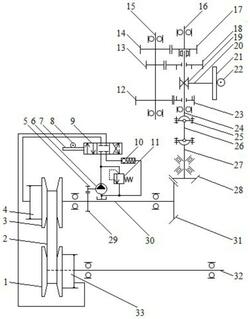

1.一种秸秆还田机变速控制系统,其特征在于,包括机械变速装置和液压无级变速系统;所述机械变速装置包括两挡离合变速器、以及连接在两挡离合变速器的输出端的主减速器,所述主减速器的减速器输出轴(30)上设置有跟随该减速器输出轴(30)转动的主动齿轮(29);所述液压无级变速系统包括从动齿轮(5)、齿轮油泵(6)、三位四通换向阀(9)以及CVT无级变速器;所述从动齿轮(5)与所述主动齿轮(29)啮合,从动齿轮(5)安装在所述齿轮油泵(6)的动力输入轴上,并能够带动该动力输入轴转动;所述三位四通换向阀(9)的进油口连接齿轮油泵(6)的出油端,两个工作口分别一一对应的与所述CVT无级变速器的两个液压缸连接;所述减速器输出轴(30)连接所述CVT无级变速器用以提供动力,所述两挡离合变速器的输出端为变速器输出轴(24),所述变速器输出轴(24)上可相对活动的套设有输出轴一挡齿轮(18)和输出轴二挡齿轮(23);变速器输出轴(24)上还设置有同步器(19),所述同步器(19)位于输出轴一挡齿轮(18)和输出轴二挡齿轮(23)之间,并可在输出轴一挡齿轮(18)和输出轴二挡齿轮(23)之间移动;当同步器(19)抵靠在输出轴一挡齿轮(18)上时,变速器输出轴(24)跟随输出轴一挡齿轮(18)转动;当同步器(19)抵靠在输出轴二挡齿轮(23)上时,变速器输出轴(24)跟随输出轴二挡齿轮(23)转动,所述液压无级变速系统还包括步进电机、安装在步进电机的输出轴上的第一齿轮(8)、与所述第一齿轮(8)啮合的变位齿条(7),所述变位齿条(7)连接所述三位四通换向阀(9)的阀芯用以调节阀芯的位置。

2.根据权利要求1所述的秸秆还田机变速控制系统,其特征在于,所述液压无级变速系统还包括背压阀(10)和溢流阀(11),所述背压阀(10)连接在所述三位四通换向阀(9)的回油口和所述齿轮油泵(6)的进油端之间,所述溢流阀(11)连接所述齿轮油泵(6)的出油端和进油端。

3.根据权利要求1所述的秸秆还田机变速控制系统,其特征在于,所述两挡离合变速器还包括变速器输入轴(16)以及跟随变速器输入轴(16)转动的中间轴(15);所述中间轴(15)上设置有随中间轴(15)转动的中间轴一挡齿轮(13)和中间轴二挡齿轮(12);所述中间轴一挡齿轮(13)与所述输出轴一挡齿轮(18)啮合形成第一挡位,所述中间轴二挡齿轮(12)与所述输出轴二挡齿轮(23)啮合形成第二挡位。

4.根据权利要求3所述的秸秆还田机变速控制系统,其特征在于,所述第一挡位的传动比与所述第二挡位的传动比不同。

5.根据权利要求1所述的秸秆还田机变速控制系统,其特征在于,还包括换挡拨叉组件,所述换挡拨叉组件包括调速电机、设置在调速电机输出轴上的第二齿轮(22)、与第二齿轮(22)啮合的换挡齿条(21)、以及连接在换挡齿条(21)和同步器(19)之间的换挡拨叉轴(20)。

6.根据权利要求4所述的秸秆还田机变速控制系统,其特征在于,所述变速器输入轴(16)上设置有输入轴齿轮(17),所述中间轴(15)上设置有常啮合齿轮(14),所述常啮合齿轮(14)与所述输入轴齿轮(17)啮合,实现中间轴(15)跟随变速器输入轴(16)转动。

7.根据权利要求1所述的秸秆还田机变速控制系统,其特征在于,所述主减速器还包括主动锥齿轮轴(27)、主动锥齿轮(28)、以及与所述主动锥齿轮(28)啮合的从动锥齿轮(31);

所述减速器输出轴(30)连接所述从动锥齿轮(31)。

8.根据权利要求1所述的秸秆还田机变速控制系统,其特征在于,还包括万向传动装置,所述主减速器通过所述万向传动装置与所述两挡离合变速器连接。
