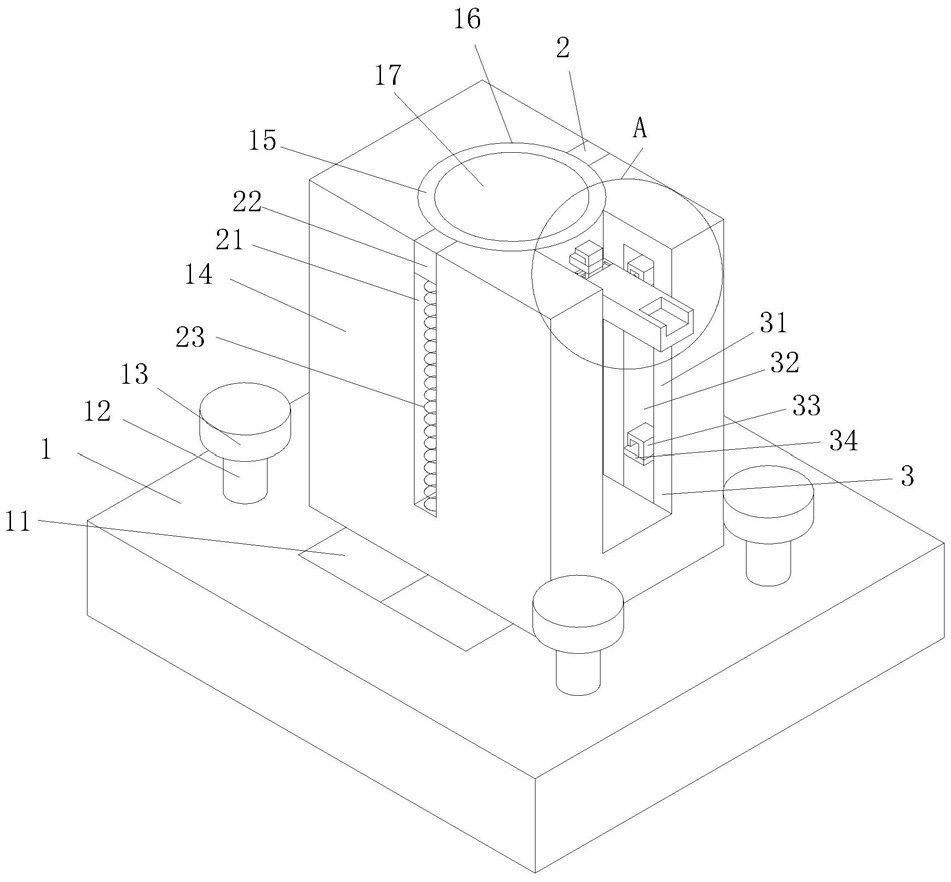

1.建筑工程取样装置，包括底板(1)，其特征在于：所述底板(1)的上表面开设有底槽口(11),底槽口(11)位于底板(1)上表面的中部，底槽口(11)的上方设置有长柱(14),长柱(14)固定连接在底板(1)的上表面上，长柱(14)的上表面开设有圆槽(16),圆槽(16)的内部与底槽口(11)的内部相连通，且圆槽(16)的内部滑动连接有圆柱(15)，圆柱(15)的上表面开设有内槽(17)，内槽(17)的内部与底槽口(11)的内部相连通，内槽(17)的前侧设置有用便于施力的传动机构(3)；

所述传动机构(3)包括有通槽(31)，通槽(31)开设在长柱(14)前侧的表面，通槽(31)的内部与圆槽(16)的内部相连通，通槽(31)内的两侧壁面均开设有活动槽(32),两个活动槽(32)在通槽(31)内呈对称设置，每个活动槽(32)的内部均设置有两个横板(34)，两个横板(34)的左端均固定连接在活动槽(32)的内侧壁面上，且两个横板(34)在活动槽(32)内呈上下平行设置，每个横板(34)上端的表面均固定连接有卡槽(33),卡槽(33)在横板(34)上表面呈U形；

两个上方所述卡槽(33)之间设置有转轴(310),转轴(310)的两端分别活动连接在两个上方卡槽(33)的内部，且转轴(310)的外部套接有转动板(38),转动板(38)与转轴(310)为转动连接，转动板(38)通过转轴(310)转动连接在通槽(31)的内部，转轴(310)的上表面开设有上槽口(39)，且上槽口(39)位于转轴(310)上表面的右侧；

所述转动板(38)的左侧设置有四个短板(36)，四个短板(36)的左端均固定连接在圆柱(15)外侧的表面上，且四个短板(36)均位于通槽(31)的内部，每个短板(36)的上下两侧均固定连接有挡板(35),两个挡板(35)均位于短板(36)的右侧，且两个挡板(35)在短板(36)的右侧呈L形，下方挡板(35)的内部活动连接有拉板(37)，拉板(37)设置呈U形，且拉板(37)远离挡板(35)的一端固定连接在转动板(38)左端的表面；

所述圆柱(15)的前后两侧均设置有进行限位的限位机构(20)，每个限位机构(20)均包括有竖槽(21),竖槽(21)开设在长柱(14)外侧的表面，且竖槽(21)的内部与圆槽(16)的内部相连通，竖槽(21)的内部滑动连接有限位板(22),限位板(22)的宽度与竖槽(21)内的宽度相同，限位板(22)的内端固定连接在圆柱(15)外侧的表面；

所述限位板(22)的下端表面固定连接有压缩弹簧(23),压缩弹簧(23)远离限位板(22)的一端的固定连接在竖槽(21)内的底壁上；

所述底板(1)的上表面设置有四个固定柱(12)，四个固定柱(12)在底板(1)上表面的四周呈等分状设置，且每个固定柱(12)的下端均为贯穿底板(1)的上表面并延伸至底板(1)外部的下方，且固定柱(12)与底板(1)为活动连接，每个固定柱(12)上端的表面均固定连接有圆板(13),圆板(13)的直径为固定柱(12)的两倍；

所述内槽(17)的内部设置有圆环板(18),圆环板(18)的外圈表面固定连接在内槽(17)的内壁，且圆环板(18)位于内槽(17)内的中部。
