专利号: 2020103229959
申请人: 湖南华润电力鲤鱼江有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2025-04-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

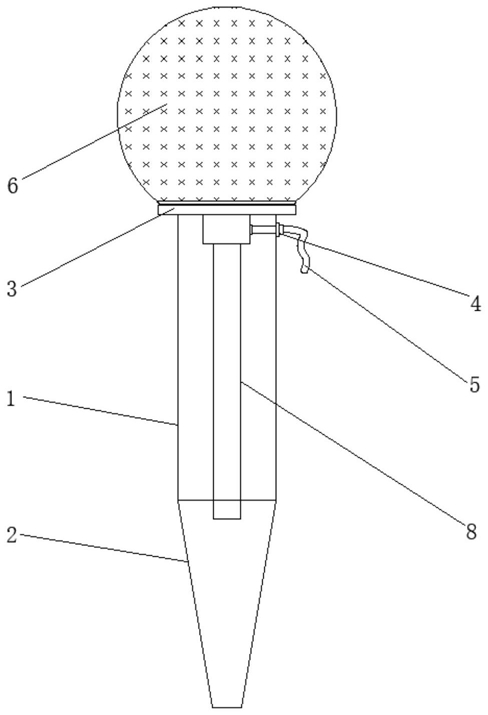

1.一种可取样测量的热电偶,包括滴管筒(1)、滴管头(6)和热电偶主体(8),其特征在于:所述滴管筒(1)的下端连接有滴管尖端(2),且滴管筒(1)的上方固定有连接板(3),所述滴管筒(1)的右侧安装有密封垫(4),且密封垫(4)的右侧连接有导线(5),所述滴管头(6)安装于连接板(3)的上方,且滴管头(6)与连接板(3)的连接处设置有套环(7),所述热电偶主体(8)安置于滴管筒(1)的内部,且热电偶主体(8)的上端左右两侧均固定有卡条(9),所述热电偶主体(8)的上表面安装有把手片(10),所述连接板(3)的内壁中间位置开设有环槽(11),且连接板(3)的外壁中间位置开设有外槽(12),所述连接板(3)的前后两侧的内壁均设置有竖槽(13)。

2.根据权利要求1所述的一种可取样测量的热电偶,其特征在于:所述滴管筒(1)和滴管尖端(2)的结构均为透明中空结构,且滴管尖端(2)通过滴管筒(1)与滴管头(6)之间构成连通结构。

3.根据权利要求1所述的一种可取样测量的热电偶,其特征在于:所述导线(5)贯穿于密封垫(4)和滴管筒(1)的内部,且导线(5)与密封垫(4)之间紧密贴合。

4.根据权利要求1所述的一种可取样测量的热电偶,其特征在于:所述滴管头(6)的结构为弹性中空结构,且滴管头(6)的材质为橡胶。

5.根据权利要求1所述的一种可取样测量的热电偶,其特征在于:所述套环(7)与外槽(12)之间的尺寸相吻合,且套环(7)的结构为弹性结构,并且套环(7)通过外槽(12)与连接板(3)之间构成卡合结构。

6.根据权利要求1所述的一种可取样测量的热电偶,其特征在于:所述卡条(9)的尺寸与环槽(11)和竖槽(13)的尺寸相互配套,且竖槽(13)与环槽(11)之间相互垂直。
