专利号: 2020103235428
申请人: 台州学院
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-05-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

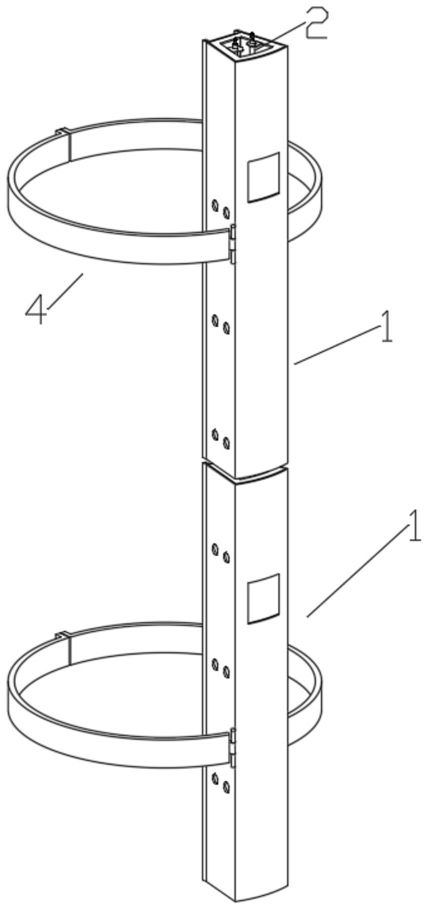

1.混凝土桩耐久性修补模块,其特征在于:所述修补模块包括若干修补单元以及将所述修补单元依次串接的连接杆,所述修补单元包括壳体和定位环,所述壳体为柱状结构且其截面呈扇环形,所述连接杆位于所述壳体内且沿壳体的长度方向依次将各壳体串接,所述定位环包括第一半圆环和第二半圆环,所述第一半圆环和第二半圆环的一端分别与所述壳体铰接,另一端相互扣合形成用于箍紧所述混凝土桩外侧表面的圆环结构,所述壳体的两端分别固设有第一端板和第二端板,所述第一端板和第二端板上开设有用于所述连接杆穿过的通孔,所述连接杆的两端分别伸出所述第一端板和第二端板,所述壳体的两端穿孔且其内部填充有修补材料,所述壳体的圆弧侧面上开设有注料孔,所述壳体的两斜侧面和底侧面均开设有若干渗料孔,所述渗料孔均布在所述壳体的两斜侧面和底侧面,在所述连接杆的两端固设有弹簧。

2.根据权利要求1所述的混凝土桩耐久性修补模块,其特征在于:所述第一端板和第二端板向其穿孔方向延伸有支座,所述通孔开设在所述支座上。

3.根据权利要求2所述的混凝土桩耐久性修补模块,其特征在于:所述连接杆的两端端面上开设有用于所述弹簧导向的盲孔,所述弹簧的一端固设在所述盲孔的底部。

4.根据权利要求1所述的混凝土桩耐久性修补模块,其特征在于:所述定位环的外侧面所在的虚拟圆柱面与所述壳体的圆弧侧面平滑过渡。

5.根据权利要求1所述的混凝土桩耐久性修补模块,其特征在于:所述壳体的两斜侧面的夹角所占的圆心角为30~70°。

6.根据权利要求1所述的混凝土桩耐久性修补模块,其特征在于:所述壳体采用橡胶材料,所述连接杆采用钢结构材料。

7.根据权利要求1所述的混凝土桩耐久性修补模块,其特征在于:所述修补材料为改性环氧树脂或聚合物胶凝砂浆。

8.根据权利要求1‑7任一项所述的混凝土桩耐久性修补模块,其特征在于:所述壳体的斜侧面和底侧面的交界处一体成型有凸棱,所述凸棱沿所述壳体的长度方向延伸,所述凸棱与所述壳体的底侧面垂直。
