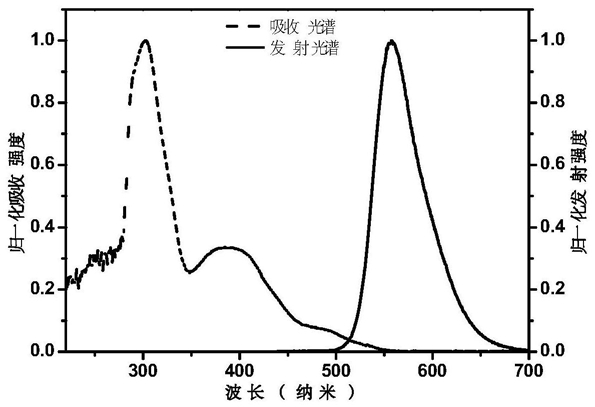

1.一种4,7-二芳基噻吩并[2,3-d]哒嗪类环金属铱配合物，其特征在于：该类配合物的结构通式如式(I)、式(II)、式(III)或式(IV)：式中，取代基R1为氢原子、氟原子、1～8个碳原子烷基或氟代烷基，同一芳环上的取代基数目为0-3个；取代基R2为氢原子、氟原子、1～8个碳原子烷基或氟代烷基，同一芳环上的取代基数目为0-2个；取代基R3为氢原子、氟原子、1～8个碳原子烷基或氟代烷基，同一芳环上的取代基数目为0-3个；B为氮原子或氧原子；A为包含B原子的羧基、酰胺基、取代吡啶基、取代吡唑基、取代三唑基；X为0或1。

2.根据权利要求1所述的一种4,7-二芳基噻吩并[2,3-d]哒嗪类环金属铱配合物，其特征在于：所述取代吡啶基、取代吡唑基和取代三唑基的取代基为氢原子、1～8个碳原子烷基或氟代烷基。

3.一种4,7-二芳基噻吩并[2,3-d]哒嗪类环金属铱配合物的制备方法，其特征在于：步骤为：在氯代噻吩并[2,3-d]哒嗪中添加取代苯硼酸或硼酸酯，同时在碱、催化剂和溶剂的存在下反应一段时间得到4,7-二芳基噻吩并[2,3-d]哒嗪类配体，其中氯代噻吩并[2,3-d]哒嗪中的氯与取代苯硼酸或硼酸酯的摩尔比小于1:1；将得到的4,7-二芳基噻吩并[2,3-d]哒嗪类配体与三氯化铱、溶剂混合反应一段时间得到4,7-二芳基噻吩并[2,3-d]哒嗪类环金属铱配合物。

4.根据权利要求3所述4,7-二芳基噻吩并[2,3-d]哒嗪类环金属铱配合物的制备方法，其特征在于：其步骤如下：(1)将4,7-二氯噻吩并[2,3-d]哒嗪、取代苯硼酸或硼酸酯、碱、催化剂和溶剂加入到反应体系中，氮气保护下，50～150℃，反应2～24小时，得到4,7-二芳基噻吩并[2,3-d]哒嗪类配体，其中，4,7-二氯噻吩并[2,3-d]哒嗪与取代苯硼酸或硼酸酯的摩尔比为1:(2～4)；

(2)步骤(1)得到的4,7-二芳基噻吩并[2,3-d]哒嗪类配体与三氯化铱、溶剂混合，氮气保护下50～150℃反应5～24小时，得到4,7-二芳基噻吩并[2,3-d]哒嗪类环金属铱配合物；

5.根据权利要求4所述4,7-二芳基噻吩并[2,3-d]哒嗪类环金属铱配合物的制备方法，其特征在于：所述步骤(1)中，反应体系中各反应物的摩尔份数为：

4,7-二氯噻吩并[2,3-d]哒嗪1份；

取代苯硼酸或硼酸酯2～4份；

碱1～6份；

催化剂0.01～1份；

溶剂50～500份；

其中，所述的碱包括碳酸钠、碳酸氢钠、碳酸钾、碳酸氢钾、醋酸钠、醋酸钾、氢氧化钠、氢氧化钾中的一种或两种及以上的混合物；所述的溶剂包括四氢呋喃、1,4-二氧六环、N,N-二甲基甲酰胺、二甲基亚砜、乙醇、甲醇、水、苯、甲苯、二甲苯中的一种或两种及以上的混合物；所述的催化剂包括醋酸钯、Pd(PPh3)4、Pd(PPh3)2Cl2或Pd(dppf)Cl2。

6.根据权利要求4所述4,7-二芳基噻吩并[2,3-d]哒嗪类环金属铱配合物的制备方法，其特征在于：在步骤(2)的反应产物中添加吡啶类解离配体和碱，于50～150℃下反应5～12小时得到4,7-二芳基噻吩并[2,3-d]哒嗪类环金属铱配合物，其中，反应体系中各反应物的摩尔份数为：三氯化铱1份、4,7-二芳基噻吩并[2,3-d]哒嗪类配体2～5份、吡啶类解离配体

2～5份、溶剂50～500份、碱1～5份；

7.根据权利要求4所述4,7-二芳基噻吩并[2,3-d]哒嗪类环金属铱配合物的制备方法，其特征在于：在步骤(2)的反应产物中添加吡啶类解离配体，于50～150℃下反应5～12小时得到4,7-二芳基噻吩并[2,3-d]哒嗪类环金属铱配合物，其中，反应体系中各反应物的摩尔份数为：三氯化铱1份、4,7-二芳基噻吩并[2,3-d]哒嗪类配体2～5份、吡啶类解离配体1～5份、溶剂50～500份；

8.根据权利要求4～7任意一项所述4,7-二芳基噻吩并[2,3-d]哒嗪类环金属铱配合物的制备方法，其特征在于：步骤(2)中，所述溶剂包括水、乙氧基乙醇、甲氧基乙醇、甘油、二甘醇中的一种或两种及以上的混合物。

9.根据权利要求7所述4,7-二芳基噻吩并[2,3-d]哒嗪类环金属铱配合物的制备方法，其特征在于：还包括步骤(3)：于步骤(2)的反应产物中加入六氟磷酸盐，在室温下于溶剂中进行离子交换得到阴离子为六氟磷酸根的4,7-二芳基噻吩并[2,3-d]哒嗪类环金属铱配合物；

10.根据权利要求9所述噻吩并[2,3-d]哒嗪类环金属铱配合物的制备方法，其特征在于：所述步骤(3)反应体系中各反应物的摩尔份数为：4,7-二芳基噻吩并[2,3-d]哒嗪类环金属铱配合物1份，六氟磷酸盐10份；其中，所述的六氟磷酸盐为六氟磷酸的铵盐、钠盐或钾盐。
