专利号: 2020103252391
申请人: 陈思涵
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

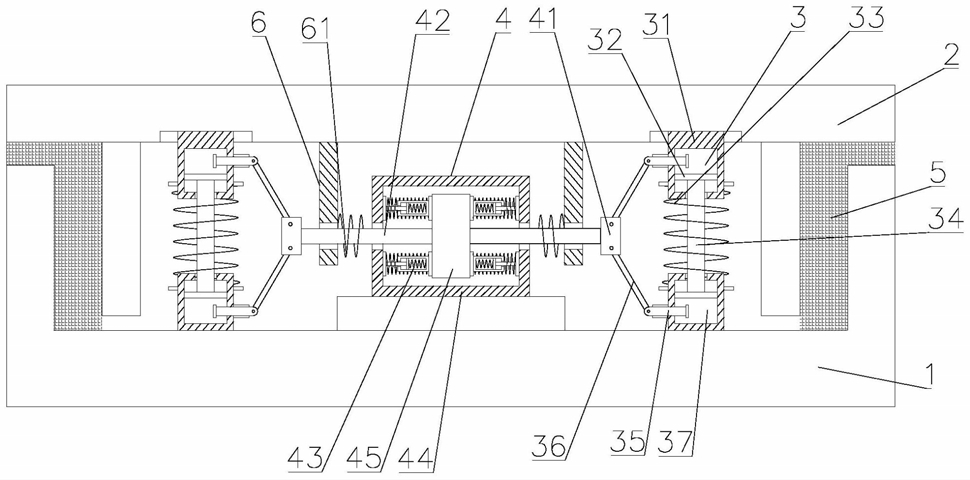

1.一种机床减震座,包括底座(1)和连接座(2),所述底座(1)和连接座(2)之间两侧设置有边减震部件(3),且中间位置设置有中间减震部件(4);

其特征在于,其中,所述边减震部件(3)包括缸体(31),所述缸体(31)内部设置有用于减震的压缩腔(37),所述压缩腔(37)内部滑动设置有滑块(35),所述滑块(35)贯穿缸体(31)一侧设置,所述滑块(35)滑动设置;所述滑块(35)远离压缩腔(37)一端连接在中间减震部件(4)上的B连杆(42)上,所述B连杆(42)远离滑块(35)一端固定安装在中间减震部件(4)上的支撑块(45)上,所述中间减震部件(4)还包括固定安装在底座(1)上的安装座(44),所述支撑块(45)活动设置在安装座(44)内部,所述支撑块(45)两侧阵列设置有多个横向减震组件(43);

所述横向减震组件(43)具有多级减震机构;

所述横向减震组件(43)包括设置在两端的左连接块(71)和右连接块(73),所述左连接块(71)上固定安装有C连杆(76),所述C连杆(76)远离左连接块(71)一端固定安装在滑动设置在滑座(74)内部的B滑块(77)上,所述滑座(74)固定安装在右连接块(73)上,所述滑座(74)内部固定安装有D弹性件(75),所述D弹性件(75)一端固定安装在在B滑块(77)上,另一端固定安装在滑座(74)内部;所述滑座(74)外侧套置有C弹性件(72),所述C弹性件(72)两端分别固定安装在左连接块(71)和右连接块(73)上。

2.根据权利要求1所述的机床减震座,其特征在于,所述边减震部件(3)包括设置在上下两端的两个缸体(31),所述缸体(31)内部滑动设置有活塞(32),所述活塞(32)与缸体(31)内部围成压缩腔(37),两个所述缸体(31)中的活塞(32)分别安装在连接杆(34)的两端,所述连接杆(34)外侧套置有A弹性件(33),所述A弹性件(33)上下两端分别固定安装在两个缸体(31)上。

3.根据权利要求1所述的机床减震座,其特征在于,所述边减震部件(3)上端缸体(31)滑动安装在连接座(2)上得滑槽中,下端缸体(31)固定安装在底座(1)上。

4.根据权利要求3所述的机床减震座,其特征在于,所述连接座(2)底部还固定安装有设置在中间减震部件(4)两侧的横向减震件(6),两侧所述横向减震件(6)上均固定安装有B弹性件(61),所述B弹性件(61)套置在B连杆(42)上,且固定安装在B连杆(42)上。

5.根据权利要求4所述的机床减震座,其特征在于,所述滑块(35)远离缸体(31)一端铰接在A连杆(36)上,所述A连杆(36)另一端铰接在B连杆(42)两端的铰接座(41)上。

6.根据权利要求3-5任一所述的机床减震座,其特征在于,所述连接座(2)外侧边缘套置在底座(1)外侧边缘内部,且两者边缘之间填充有填充件(5)。

7.根据权利要求6所述的机床减震座,其特征在于,所述填充件(5)为阻尼橡胶。

8.根据权利要求6所述的机床减震座,其特征在于,所述支撑块(45)两侧分别阵列设置有四个横向减震组件(43)。
