1.一种高锡含量高密度铜锡合金的制备方法，其特征在于，具体按照如下步骤进行：步骤1：按照质量百分数称取Cu粉83.2～84.3wt.％，Sn粉15.4～16.5％，Ti粉0.3％，使用球磨机将各组分混合均匀，得到混合粉；

所述球磨机混合有如下控制参数：控制球磨机的转速为100～200r/min，正反转时间5～15min，混粉时间3～5h；

步骤2：将步骤1中的所述混合粉进行冷压得到冷压坯，将冷压坯雾化沉积炉中进行雾化沉积，得到预合金粉；

所述冷压具体为：将混合粉倒入压制模具中，使用冷压机压制成冷压坯；

所述雾化沉积具体为：将雾化沉积炉抽至真空，通入0.01～0.02MPa的氩气，随之将炉温升至1200℃～1280℃，待冷压坯熔化后，持续通入氮气进行雾化沉积，得到所述预合金粉；

步骤3：对步骤2中的所述预合金粉进行筛粉处理，得到粉末，将所述粉末加酒精搅拌后进行二次冷压得到二次冷压坯，将二次冷压坯置入气氛烧结炉中，通入惰性气体，加热升温气氛烧结炉至540～570℃时开始给冷压坯加压，冷压坯的加压与烧结炉的加热同时结束；

待气氛烧结炉温度升至640～660℃、以及冷压坯压强到达20～30MPa时保压保温45～

60min，然后将气氛烧结炉降温至400～450℃，降压后得到铜锡合金。

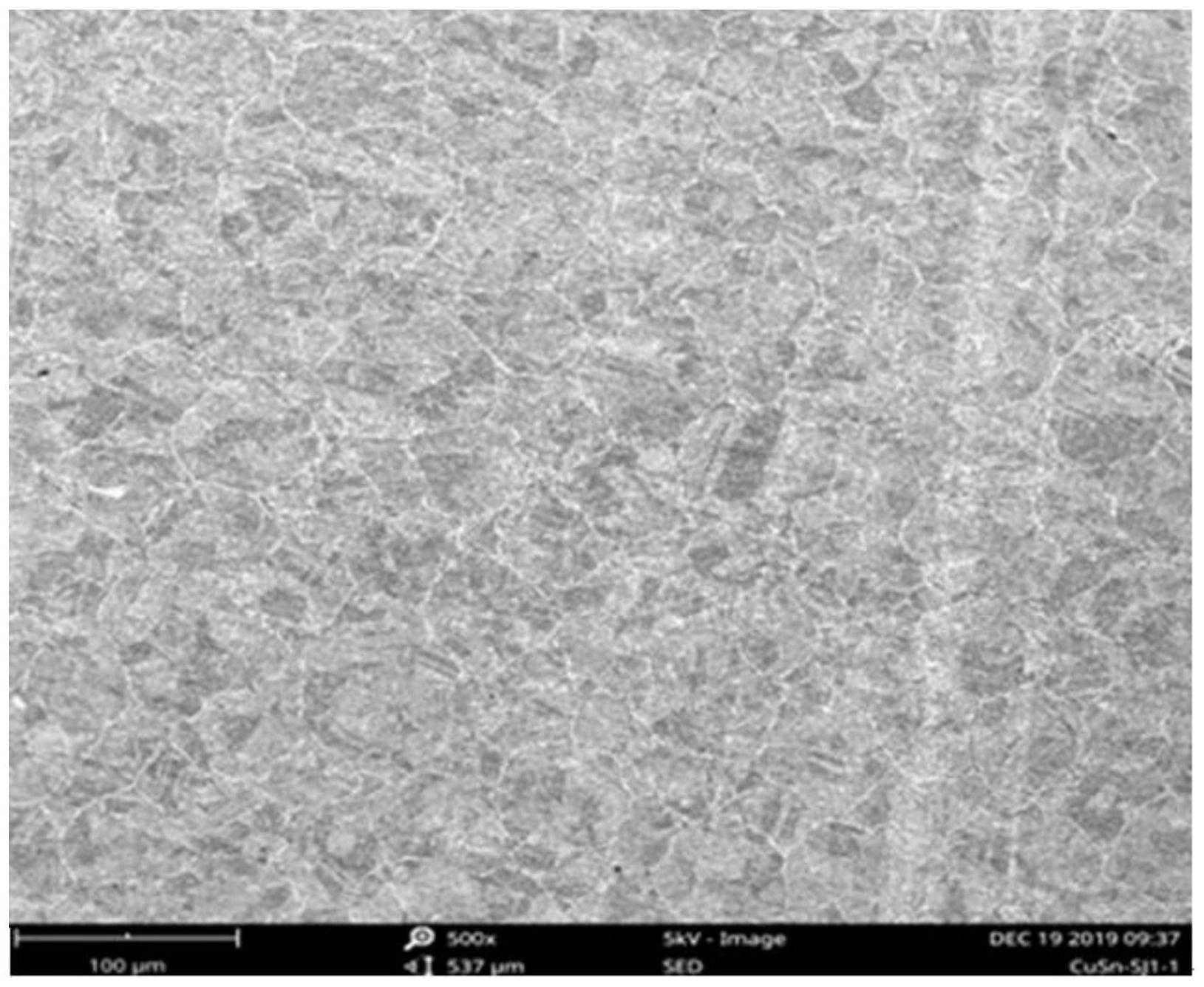

2.根据权利要求1所述的一种高锡含量高密度铜锡合金的制备方法，其特征在于，步骤

3中，所述惰性气体为氮气，通气的时间控制为45～60min。

3.根据权利要求1所述的一种高锡含量高密度铜锡合金的制备方法，其特征在于，步骤

3中，所述加热的速度控制为5℃/min，所述加压的速度控制为1.00～1.5MPa/min。
