专利号: 2020103276038
申请人: 无锡锡晟建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-03-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

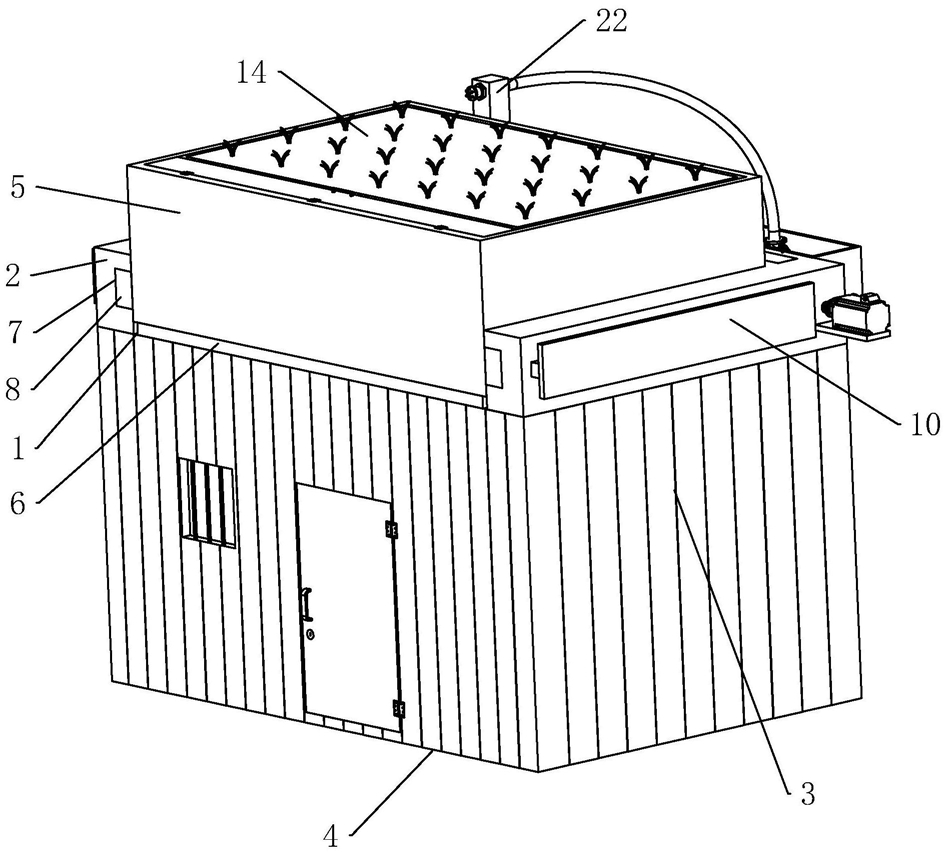

1.一种装配式绿色建筑体系,包括顶板(1)、设置于顶板(1)上的第二包覆条(2)、侧板(3)、底板(4),其特征在于:所述第二包覆条(2)的侧壁上开设有滑槽(7),所述滑槽(7)沿第二包覆条(2)的长度方向设置,所述顶板(1)上滑动连接有安装板(5),所述安装板(5)沿平行于顶板(1)的方向设置,所述安装板(5)上固定连接有插接块(8),所述插接块(8)滑动连接于滑槽(7)中,所述安装板(5)的上表面开设有种植槽(12),所述种植槽(12)中可拆卸连接有种植框(13),所述种植框(13)中放置有栽培土壤(14),所述栽培土壤(14)中种植有花草,所述第二包覆条(2)上设置有用于固定安装板(5)的固定装置(9),所述安装板(5)的底面上固定连接有弹性垫(6),所述弹性垫(6)环设于安装板(5)的底面,所述弹性垫(6)与顶板(1)的上表面贴合,所述安装板(5)的侧壁上开设有移动槽(21),所述移动槽(21)沿平行于滑槽(7)的长度方向设置,所述移动槽(21)中滑动连接有滑动块(22),所述移动槽(21)中转动连接有螺纹杆(23),所述螺纹杆(23)沿移动槽(21)的长度方向设置,所述螺纹杆(23)上螺纹连接有螺母座(24),所述螺母座(24)固定连接于滑动块(22),所述安装板(5)的侧壁上固定连接有用于驱动螺纹杆(23)转动的驱动电机一(33),所述滑动块(22)上开设有管槽(27),所述管槽(27)中固定连接有喷水管(28),所述安装板(5)的侧壁上可拆卸连接有蓄水槽(29),所述蓄水槽(29)的槽口沿背向底板(4)方向设置,所述蓄水槽(29)中固定连接有用于抽取蓄水槽(29)中积水的水泵(31),所述水泵(31)的出水口与喷水管(28)固定连接,所述喷水管(28)的管口固定连接有花洒喷头(32),所述花洒喷头(32)朝向种植槽(12)方向设置,所述滑动块(22)的侧壁上固定连接有导向块(25),所述移动槽的侧壁上开设有用于导向块(25)滑动的导向槽(26),所述种植框(13)中转动连接有转动杆(15),所述转动杆(15)沿平行于安装板(5)的板面方向设置,所述转动杆(15)穿接于栽培土壤(14)中,所述转动杆(15)上固定连接有若干搅拌块(16),所述转动杆(15)的端部均固定连接有从动链轮(17)、所述种植框(13)的侧壁上转动连接有主动链轮(18),所述主动链轮(18)、从动链轮(17)上转动啮合有链条(19),所述种植框(13)的侧壁上固定连接有用于驱动主动链轮(18)转动的驱动电机二(20),所述顶板(1)的顶面涂设有防水涂料。

2.根据权利要求1所述的装配式绿色建筑体系,其特征在于:所述固定装置(9)包括开设于滑槽(7)朝向其槽口的侧壁上的安装槽(91)、滑动连接于安装槽(91)中的定位块(92)、开设于插接块(8)侧壁上用于定位块(92)插接的定位槽(93),所述安装槽(91)沿滑槽(7)的长度方向设置且贯穿于第二包覆条(2)的侧壁,所述定位块(92)背向定位槽(93)的侧壁上固定连接有连接板(10),所述连接板(10)沿竖直方向设置,所述连接板(10)朝向第二包覆条(2)的侧壁上与第二包覆条(2)之间固定连接有若干张紧弹簧(11),所述张紧弹簧(11)沿垂直于连接板(10)的板面方向设置。

3.根据权利要求2所述的装配式绿色建筑体系,其特征在于:所述固定装置(9)包括若干开设于第二包覆条(2)上侧壁上的容纳槽(94)、转动连接于容纳槽(94)中的扇形卡板(95)、开设于插接块(8)上用于扇形卡板(95)转动卡合的卡槽(96),所述容纳槽(94)与滑槽(7)贯通连接且沿滑槽(7)的长度方向排列,所述扇形卡板(95)沿垂直于安装板(5)的板面方向设置。
