专利号: 2020103285450
申请人: 广州驭轮卡科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2023-10-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

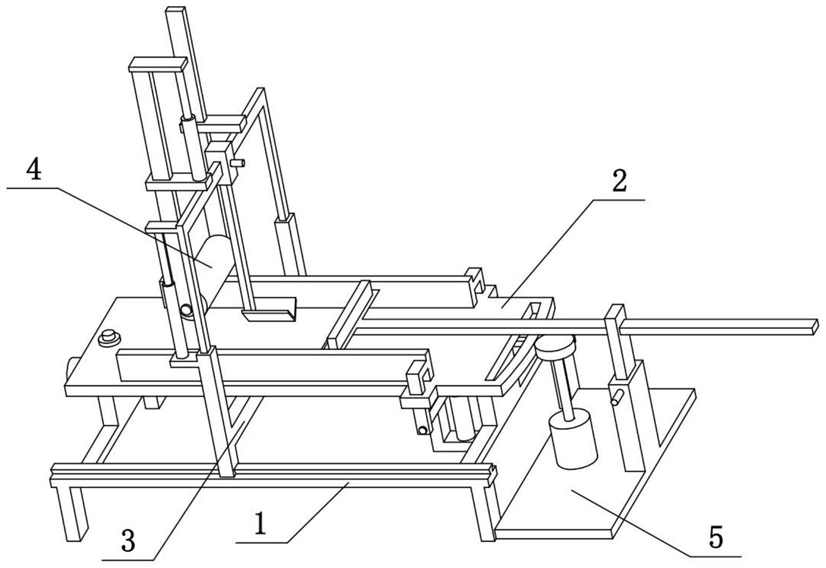

1.一种橡胶轮胎制造系统,包括平板(2)、压条(201)、L形杆(202)、凸座(203)和V形刀(308),其特征在于:所述平板(2)的前后两侧均固定连接有凸座(203),两个凸座(203)的上部均固定连接有压条(201),两个压条(201)均位于平板(2)的上侧,平板(2)的上侧设置有V形刀(308)。

2.根据权利要求(1)所述的一种橡胶轮胎制造系统,其特征在于:所述橡胶轮胎制造系统还包括固定架(205)、电动推杆I(206)和底轴(207),两个L形杆(202)的下端之间固定连接有底轴(207),平板(2)的下侧固定连接有固定架(205),固定架(205)上固定连接有电动推杆I(206),电动推杆I(206)的活动端固定连接在底轴(207)上。

3.根据权利要求2所述的一种橡胶轮胎制造系统,其特征在于:所述橡胶轮胎制造系统还包括横梁(3)、空心柱(301)、电动推杆II(302)、实心柱(303)、顶杆(304)、滑块(305)、紧固螺钉I(306)和刀架(307),横梁(3)的前后两端均固定连接有空心柱(301),两个空心柱(301)上均滑动连接有实心柱(303),两个实心柱(303)的上端之间固定连接有顶杆(304),顶杆(304)上在前后方向上滑动连接有滑块(305),滑块(305)上通过螺纹连接有紧固螺钉I(306),紧固螺钉I(306)顶在顶杆(304)上,滑块(305)的下端固定连接有刀架(307),V形刀(308)固定连接在刀架(307)的下部,位于前端的空心柱(301)上固定连接有电动推杆II(302),电动推杆II(302)的活动端固定连接在顶杆(304)上。

4.根据权利要求3所述的一种橡胶轮胎制造系统,其特征在于:所述橡胶轮胎制造系统还包括滑轨杆(1)、凸板(102)和连接柱(103),滑轨杆(1)前后设置有两个,两个滑轨杆(1)的左端之间固定连接有连接柱(103),两个滑轨杆(1)的右端之间固定连接有连接柱(103),两个连接柱(103)的上部均固定连接有凸板(102),平板(2)设置在两个凸板(102)的上部。

5.根据权利要求4所述的一种橡胶轮胎制造系统,其特征在于:所述橡胶轮胎制造系统还包括丝杠(101)和电机I(104),位于左侧的凸板(102)上固定连接有电机I(104),电机I(104)的输出轴上固定连接有丝杠(101),两个空心柱(301)的下部分别滑动连接在两个滑轨杆(1)上,丝杠(101)通过螺纹与横梁(3)相配合。

6.根据权利要求5所述的一种橡胶轮胎制造系统,其特征在于:所述橡胶轮胎制造系统还包括压辊(4)、压辊架杆(401)、电动推杆III(402)和平状座(403),顶杆(304)上固定连接有两个平状座(403),两个平状座(403)均竖向滑动连接有压辊架杆(401),两个压辊架杆(401)的下部之间转动连接有压辊(4),位于前端的平状座(403)上固定连接有电动推杆III(402),电动推杆III(402)的活动端固定连接在位于前端的压辊架杆(401)的上部。

7.根据权利要求6所述的一种橡胶轮胎制造系统,其特征在于:所述橡胶轮胎制造系统还包括挡环(105)、短轴(106)、弧形齿环(204)、底板(5)、电机II(501)和齿轮(504),位于左端的凸板(102)上固定连接有短轴(106),平板(2)的左端转动连接在短轴(106)上,短轴(106)的上部固定连接有弧形齿环(204),平板(2)的右端固定连接有弧形齿环(204),底板(5)上固定连接有电机II(501),电机II(501)的输出轴上固定连接有齿轮(504),齿轮(504)与弧形齿环(204)啮合传动。

8.根据权利要求7所述的一种橡胶轮胎制造系统,其特征在于:所述橡胶轮胎制造系统还包括热压条(502)、电热丝(503)、升降架(505)、手持杆(506)、紧固螺钉II(507)和空心座(508),底板(5)的上侧固定连接有空心座(508),空心座(508)上竖向滑动连接有升降架(505),空心座(508)的上部通过螺纹连接有紧固螺钉II(507),紧固螺钉II(507)顶在升降架(505)上,升降架(505)的上部横向滑动连接有手持杆(506),手持杆(506)的左端固定连接有热压条(502),热压条(502)上设置有电热丝(503),电热丝(503)位于平板(2)的上侧。

9.根据权利要求8所述的一种橡胶轮胎制造系统制造橡胶轮胎的方法包括以下步骤:

S1、将橡胶带放置在平板(2)的上侧,两个压条(201)分别将橡胶带的前后两个边缘压紧;

S2、V形刀(308)可以左右移动,在橡胶带上切出多条三角形的槽,然后在多个三角形的槽上放置钢丝;

S3、将热压条(502)压在橡胶条上,然后热压条(502)在橡胶带上左右移动,将橡胶带的上层融化,使得多个三角形槽处的橡胶融化,将钢丝封死;

S4、将另一层橡胶带热压在这层橡胶带的上侧,然后将这两层橡胶带制作成圆形的轮胎。

10.根据权利要求8所述的一种橡胶轮胎制造系统所制造的轮胎,其特征在于:该轮胎由一层橡胶带割出多条长槽,多条长槽内均插有钢丝,然后在橡胶带的上侧再热压另一层橡胶带组成。
