专利号: 2020103285785
申请人: 刘波
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种汽车轮胎加工方法,其特征在于:包括以下步骤:

步骤一、将需要加工的汽车轮胎固定在轮胎加工装置上;

步骤二、驱动汽车轮胎转动,在轮胎的外周面上切割环形纹路;

步骤三、驱动汽车轮胎间歇性转动,在轮胎的外周面上切割与环形纹路交叉的横向纹路;

步骤四、对汽车轮胎上的毛刺进行打磨;

上述汽车轮胎加工方法中还涉及一种汽车轮胎加工装置;

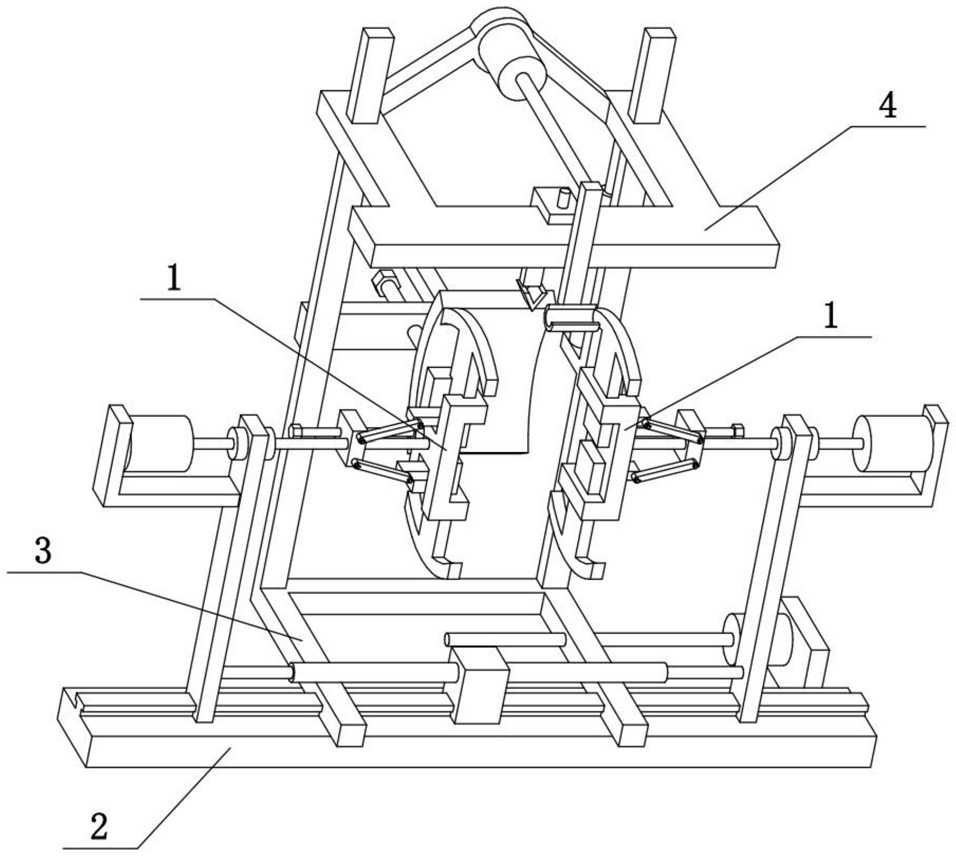

所述汽车轮胎加工装置包括块状座(1)、弧形杆(101)、滑片(102)、铰接凸块(103)、滑块(104)、固定轴(107)和等长杆(108),所述块状座(1)的上下两端均竖向滑动连接有滑片(102),两个滑片(102)的外端均固定连接有弧形杆(101),块状座(1)的外侧固定连接有固定轴(107),固定轴(107)上滑动连接有滑块(104),滑块(104)上铰接连接有两个等长杆(108),两个滑片(102)的外侧均固定连接有铰接凸块(103),两个等长杆(108)的另一端分别铰接连接在两个铰接凸块(103)上。

2.根据权利要求1所述的一种汽车轮胎加工方法,其特征在于:所述汽车轮胎加工装置还包括手旋螺钉(105)、限位环(106)、支撑杆(202)和电机I(203),滑块(104)上通过螺纹连接有手旋螺钉(105),手旋螺钉(105)的一端通过轴承座转动连接在块状座(1)上,固定轴(107)的外端转动连接在支撑杆(202)的上部,固定轴(107)上固定连接有两个限位环(106),两个限位环(106)分别位于支撑杆(202)的左右两侧,支撑杆(202)的上部固定连接有电机I(203),固定轴(107)的外端固定连接在电机I(203)的输出轴上。

3.根据权利要求2所述的一种汽车轮胎加工方法,其特征在于:所述汽车轮胎加工装置中,块状座(1)、弧形杆(101)、滑片(102)、铰接凸块(103)、滑块(104)、手旋螺钉(105)、限位环(106)、固定轴(107)、等长杆(108)、支撑杆(202)和电机I(203)均左右对称设置有两个。

4.根据权利要求3所述的一种汽车轮胎加工方法,其特征在于:所述汽车轮胎加工装置还包括底条(2)、T形滑轨(201)、电动推杆I(204)和中间座(205),底条(2)的上侧固定连接有T形滑轨(201),两个支撑杆(202)的下部均滑动连接在T形滑轨(201)上,底条(2)的中部固定连接有中间座(205),中间座(205)的左右两侧均固定连接有电动推杆I(204),两个电动推杆I(204)的活动端分别固定连接在两个支撑杆(202)上。

5.根据权利要求4所述的一种汽车轮胎加工方法,其特征在于:所述汽车轮胎加工装置还包括螺纹杆(206)、电机II(207)、底架(3)、竖轨杆(301)、电动推杆II(306)、横条(4)、升降条(401)、插块(404)、紧固螺钉(405)、V形切刀(408)和连接柱(409),底架(3)的前部滑动连接在T形滑轨(201)上,底条(2)上固定连接有电机II(207),电机II(207)的输出轴上固定连接有螺纹杆(206),螺纹杆(206)通过螺纹与底架(3)相配合,底架(3)后侧的左右两端均固定连接有竖轨杆(301),横条(4)后侧的左右两端均固定连接有升降条(401),两个升降条(401)分别滑动连接在两个竖轨杆(301)上,位于右端的竖轨杆(301)上固定连接有电动推杆II(306),电动推杆II(306)的活动端固定连接在其中一个升降条(401)上,横条(4)上插接有插块(404),插块(404)上通过螺纹连接有紧固螺钉(405),紧固螺钉(405)顶在横条(4)上,插块(404)的下部固定连接有连接柱(409),连接柱(409)的下部固定连接有V形切刀(408)。

6.根据权利要求5所述的一种汽车轮胎加工方法,其特征在于:所述汽车轮胎加工装置还包括电机架(402)、电机III(403)、径向杆(406)和圆形切刀(407),两个升降条(401)的后端之间固定连接有电机架(402),电机架(402)上固定连接有电机III(403),电机III(403)的输出轴上固定连接有径向杆(406),径向杆(406)的外端固定连接有圆形切刀(407)。

7.根据权利要求6所述的一种汽车轮胎加工方法,其特征在于:所述汽车轮胎加工装置还包括摩擦片(302)、杆状架(303)、压螺钉(304)和滑柱(305),位于左端的竖轨杆(301)上固定连接有杆状架(303),杆状架(303)上在前后方向上滑动连接有滑柱(305),滑柱(305)的前端固定连接有摩擦片(302),杆状架(303)上通过螺纹连接有压螺钉(304),压螺钉(304)的前端顶在摩擦片(302)的后侧。

8.根据权利要求7所述的一种汽车轮胎加工方法,其特征在于:所述汽车轮胎加工装置中插块(404)、紧固螺钉(405)、V形切刀(408)和连接柱(409)均设置有多个。
