专利号: 2020103328507
申请人: 湖州欣盾智能机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-05-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

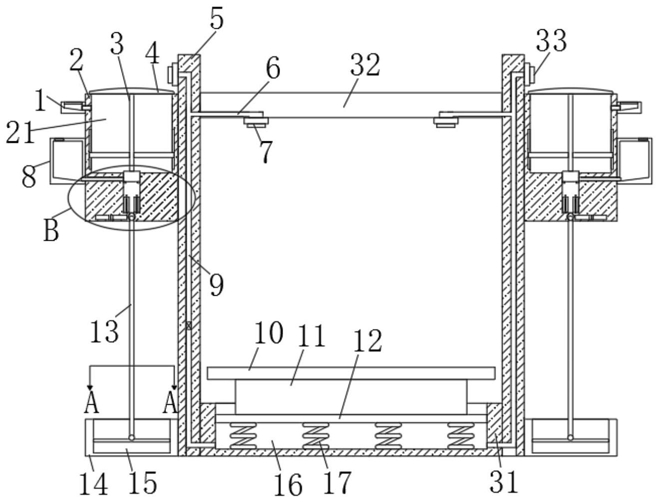

1.一种海绵城市用市政道路休息亭,包括底板(31),其特征在于,所述底板(31)的两侧均固定连接有安装板(5),两个所述安装板(5)之间固定连接有遮阳板(32),两个所述安装板(5)远离遮阳板(32)的一侧均固定连接有植被栽植箱(14),两个所述安装板(5)远离遮阳板(32)的一侧均固定连接有水箱(2),所述植被栽植箱(14)位于相对应的水箱(2)的正下方,所述遮阳板(32)的下端安装有两个第一雾化喷头(7),两个所述安装板(5)远离遮阳板(32)的一侧均安装第二雾化喷头(33),所述底板(31)的上端设有滑槽(16),所述滑槽(16)内设有用于向第一雾化喷头(7)与第二雾化喷头(33)注气的注气机构,所述注气机构包括与滑槽(16)内壁滑动连接的活塞板(12),所述活塞板(12)的下端通过多个弹簧(17)与滑槽(16)的内底部弹性连接,所述活塞板(12)的上端固定连接有连接板(11),所述连接板(11)远离活塞板(12)的一端贯穿滑槽(16)的槽口并固定连接有承重板(10),所述滑槽(16)与两个第二雾化喷头(33)通过两个主风道(9)连通,两个所述第一雾化喷头(7)分别通过两个支风道(6)与相对应的主风道(9)连通,两个所述水箱(2)内均设有用于对相对应植被栽植箱(14)进行浇水的灌溉机构,所述灌溉机构包括设置在水箱(2)内的储水室(21)和条形腔(23),所述水箱(2)的一侧设有用于向储水室(21)内加水的进水斗(1),所述水箱(2)的上端固定连接有柔性板(4),所述储水室(21)的下方设有与储水室(21)连通的集水室(34),所述水箱(2)的一侧设有营养液存放箱(8),所述营养液存放箱(8)与集水室(34)通过出料通道(20)连通,所述集水室(34)内滑动连接有第一活塞(22),所述第一活塞(22)的上端通过滑杆(3)与柔性板(4)的下端固定连接,所述集水室(34)的下端连通有球形管(28),所述球形管(28)的下端连通出水管(13),所述条形腔(23)内设有用于导通球形管(28)的疏通机构,所述疏通机构包括在条形腔(23)内滑动连接的第二活塞(24),所述第二活塞(24)靠近球形管(28)的一侧固定连接有磁铁(25),所述球形管(28)与出水管(13)的连通处设有磁球(27),所述条形腔(23)位于第二活塞(24)远离磁铁(25)一侧空间填充有低沸点溶液,低沸点溶液为乙醚,所述植被栽植箱(14)的上端设有植被栽植槽(15),所述植被栽植槽(15)内设有多个横管(19),多个所述横管(19)的下端均设有用于出水的出水孔,多个所述横管(19)的上端共同连接有竖管(18),所述竖管(18)与出水管(13)的下端连通。

2.根据权利要求1所述的一种海绵城市用市政道路休息亭,其特征在于,所述集水室(34)内固定连接有环形限位板,所述环形限位板位于第一活塞(22)的下端,所述集水室(34)内对称设有两个与集水室(34)转动连接的扰动杆(26),所述扰动杆(26)的侧壁沿其周向均匀固定连接有多个扰动叶。

3.根据权利要求1所述的一种海绵城市用市政道路休息亭,其特征在于,所述滑杆(3)的两侧固定连接有两根导向杆,所述储水室(21)的内壁上设有两个分别与两根导向杆相配合的导向槽。

4.根据权利要求1所述的一种海绵城市用市政道路休息亭,其特征在于,所述水箱(2)的前侧设有水位观察玻璃窗(29),所述营养液存放箱(8)的上端设有用放入营养液的进料口,所述进料口与进水斗(1)内均安装有过滤网。

5.根据权利要求1所述的一种海绵城市用市政道路休息亭,其特征在于,所述滑槽(16)的后侧壁设有用于进气的进气风道,所述进气风道与主风道(9)内均安装有单向阀。

6.根据权利要求1所述的一种海绵城市用市政道路休息亭,其特征在于,所述支风道(6)与相对应的第一雾化喷头(7)连通处通过连接管(30)与相对应的储水室(21)内底部连通。
