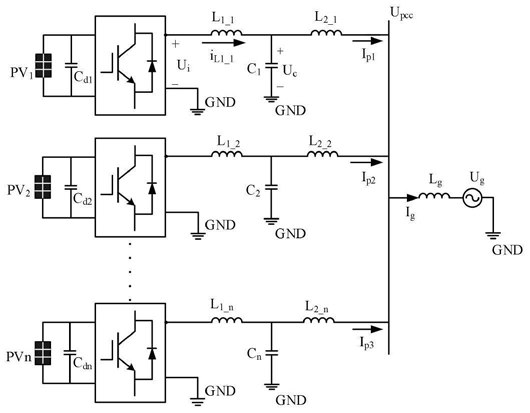

1.一种基于有源谐波电导法的光伏逆变器集群谐振抑制方法,其特征在于,具体步骤如下:S1:通过光伏单逆变器到多逆变器系统等效模型,得到单逆变器到逆变器集群的谐振特性;
S2:通过基于PI控制器下电容电流内环,电网电流外环的双闭环控制;
S3:在步骤S2的基础上,在光伏并网系统中加入有源滤波电导,抑制光伏逆变器集群谐振。
2.根据权利要求1所述的一种基于有源谐波电导法的光伏逆变器集群谐振抑制方法,其特征在于,所述S1中,根据单光伏逆变器的谐振特性:其中,
根据上式可得:
在给定LCL滤波器参数确定的条件下,系统并网电流ig是由逆变器侧电压U1和并网侧电压Ug来确定,单逆变器并网系统输入为网侧电压、逆变器侧电压;输出为网侧电流系统;把网侧电压视作干扰量,得出输入电压U1(s)到输出电流ig(s)的转移导纳Z为:Z=s3L1_1(L2_1+Lg)C1+s(L1_1+L2_1+Lg)当Z=0时,在特定频率下逆变器系统会发生谐振,得出谐振频率为:根据光伏逆变器集群并网谐振特性,传递函数为:
其中Gk(s)的具体函数表达式如下:
将G1(s)=1/L1_1s,GC(s)=1/C1s,G2(s)=1/L2_1s,Gg(s)=1/Lgs代入传递函数可得n台逆变器的谐振频率为:其中fLCL为逆变器自身产生的谐振频率;fn为并网逆变器集群产生的并联谐振频率。
3.根据权利要求2所述的一种基于有源谐波电导法的光伏逆变器集群谐振抑制方法,其特征在于,所述S2中,通过基于PI控制器下电容电流内环,电网电流外环的双闭环控制,单逆变器谐振抑制传递函数为:Go2(s)为双电流闭环控制系统的开环传递函数,KPWM为逆变桥传递增益系数,i*1为系统输入量,ip为网侧的输出电流;kc为电容电流反馈系数,GPI(s)为PI控制器,GPI(s)=kp+ki/s,kp为比例系数,ki为积分系数;
4.根据权利要求3所述的一种基于有源谐波电导法的光伏逆变器集群谐振抑制方法,其特征在于,所述S3中,加入有源滤波电导传递函数为:其中,
