1.一种膨胀石墨的制备方法，其特征在于，包括以下步骤：（1）将低沸点醇类的一种或多种与水混合后加入天然鳞片石墨，混匀后超声处理30-90分钟；然后过滤并充分洗涤，烘干，后干燥器中冷到室温，得到预插层石墨；

（2）预插层石墨加入弱或非极性低沸点有机化合物混合后于高压釜中密封加热插层；

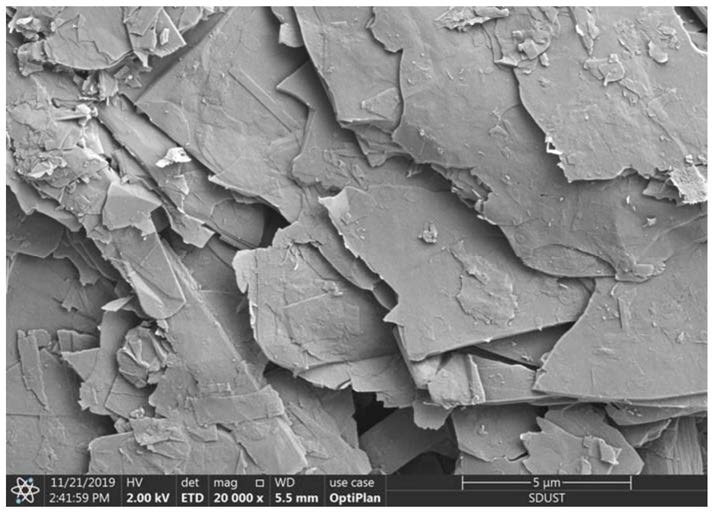

（3）插层后冷却到室温，微波膨胀。

2.根据权利要求1所述的制备方法，其特征在于，所述的步骤（1）中醇类为甲醇、乙醇、丙醇。

3. 根据权利要求1所述的制备方法，其特征在于，所述步骤（2）高压釜加热插层的温度介于液体插层剂沸点到临界温度，插层时间在0.5-2 h，微波功率在1000瓦特以内，微波膨胀时间不超过5 min。

4.根据权利要求1所述的制备方法，其特征在于，所述步骤（2）的低沸点化合物为苯、甲苯、二甲苯、正己烷、环己烷、石油醚、乙酸乙酯、二氯甲烷、氯仿、四氯化碳中的一种或多种，为弱或非极性化合物。

5.采用权利要求1所述的方法制备的膨胀石墨在吸附芳香族化合物上的应用。
