专利号: 2020103400980
申请人: 武义县镀石机械设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

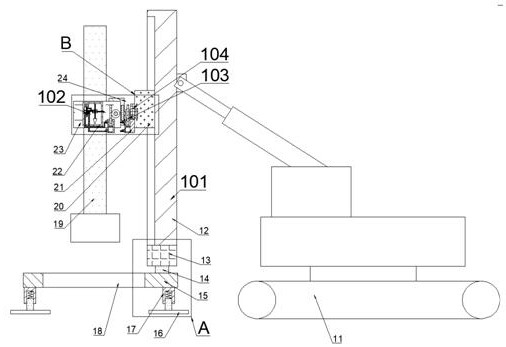

1.一种工程钻机钻孔垂直度调整装置,包括车装钻机,其特征在于:所述车装钻机上设有有钻机桅杆,所述钻机桅杆上设有支撑装置,所述支撑装置用于提供钻孔所需的支撑力,且能在一定范围不平整度的地面上保证所述钻机桅杆与地面的垂直度,所述钻机桅杆左侧端面上设有垂直度检测装置,所述垂直度检测装置用于检测钻杆的垂直度,所述垂直度检测装置包括滑动连接于所述钻机桅杆左侧端面上的升降电机,所述升降电机左侧端面上转动连接有向左延伸的转轴,所述转轴上固定连接有副齿轮,所述转轴上固定连接有位于所述副齿轮左侧的支撑块,所述支撑块后侧端面上固定连接有固定板,所述固定板前侧端面上转动连接有向前延伸的齿轮轴,所述齿轮轴上固定连接有夹持驱动箱,所述齿轮轴上固定连接有位于所述夹持驱动箱前侧的齿轮,所述夹持驱动箱前侧端面上固定连接有垂直度检测箱,所述垂直度检测箱内设有检测腔,所述检测腔上侧内壁上固定连接有吊绳,所述吊绳上固定连接有铅垂,所述检测腔左侧和后侧内壁上分别滑动连接有执行阀体,左侧的所述执行阀体能沿着所述检测腔左侧内壁前后滑动,后侧的所述执行阀体能沿着所述检测腔后侧内壁左右滑动,所述执行阀体内设有执行阀体腔,所述垂直度检测装置上设有垂直度调整装置,所述垂直度检测装置能驱动所述垂直度调整装置调整所述钻杆的垂直度,所述垂直度调整装置上设有锁定装置,所述锁定装置用于锁定所述垂直度调整装置,从而在完成调整垂直度后,使所述钻杆在钻孔时保持垂直度不变。

2.如权利要求1所述的一种工程钻机钻孔垂直度调整装置,其特征在于:所述支撑装置包括固定连接于所述钻机桅杆下侧端面上的液压缸机构,所述液压缸机构内设有向下延伸至所述液压缸机构端面外的升降杆,所述升降杆上固定连接有位于所述液压缸机构下侧的支撑台,所述支撑台内设有开口朝下的通孔,所述支撑台下侧端面上固定连接有四个关于所述通孔中心对称的固定筒,所述固定筒开口朝下,所述固定筒内滑动连接有滑杆,所述滑杆与所述固定筒上侧内壁之间连接有弹簧,所述滑杆上固定连接有位于所述固定筒下侧的支撑板。

3.如权利要求1所述的一种工程钻机钻孔垂直度调整装置,其特征在于:所述执行阀体腔内滑动连接有双斜面滑块,所述吊绳位于左侧的所述执行阀体右侧,所述吊绳位于后侧的所述执行阀体前侧,所述双斜面滑块靠近所述吊绳一侧端面上固定连接有连杆,所述连杆向靠近所述吊绳一侧延伸至所述检测腔内,两个所述连杆上固定连接有同一个检测环,所述吊绳贯穿所述检测环,所述检测腔上侧内壁上固定连接有气泵,所述气泵与左侧的所述执行阀体腔上侧端面之间相通连接有副气路管,所述副气路管与后侧的所述执行阀体腔左侧端面之间相通连接有气路管,所述双斜面滑块能密封所述副气路管、所述气路管与所述执行阀体腔的相通口,所述钻杆能被所述夹持驱动箱夹持固定。

4.如权利要求1所述的一种工程钻机钻孔垂直度调整装置,其特征在于:所述垂直度调整装置包括两个分别固定连接于所述升降电机左侧端面和所述夹持驱动箱前侧端面上的气缸,且两个所述气缸左右布置,所述气缸内设有开口朝上的气腔,所述气腔内滑动连接有第一活塞,所述第一活塞上侧端面上固定连接有向上延伸至所述气缸端面外的齿条,且所述齿条贯穿所述气腔上侧开口,且所述齿条与所述气腔上侧开口为气密封,具体可采用较大弹性密封圈作为密封件,右侧的所述齿条与所述副齿轮啮合连接,左侧的所述齿条与所述齿轮啮合连接,所述气腔左侧端面上固定连接有两个上下对称的阀体,所述阀体内设有与所述气腔相通的内腔,所述内腔下侧内壁上设有开口朝下的排气孔,所述软管内设有位于所述内腔左侧的进气腔,所述进气腔与所述内腔相通,所述进气腔内滑动连接有阀芯,所述阀芯能密封所述进气腔,从而使所述进气腔与所述内腔不相通,所述阀芯与所述进气腔左侧内壁之间连接有拉伸弹簧,右上侧的所述进气腔,即右侧的所述气缸上的上侧所述进气腔与后侧的所述执行阀体腔右侧端面之间相通连接有副软管,右下侧的所述进气腔与后侧的所述执行阀体腔右侧端面之间相通连接有软管,且所述软管与所述执行阀体腔相通口位于所述副软管后侧,后侧的所述双斜面滑块能密封所述软管与后侧的所述执行阀体腔之间的相通口,后侧的所述双斜面滑块能密封所述副软管与后侧的所述执行阀体腔之间的相通口,左上侧的所述进气腔与左侧的所述执行阀体腔下侧端面之间相通连接有输气软管,左上侧的所述进气腔与左侧的所述执行阀体腔下侧端面之间相通连接有副输气软管,所述副输气软管与所述执行阀体腔相通口位于所述输气软管左侧,所述双斜面滑块能密封所述输气软管、所述副输气软管与左侧的所述执行阀体腔的相通口。

5.如权利要求3所述的一种工程钻机钻孔垂直度调整装置,其特征在于:所述锁定装置包括两个分别固定连接于所述升降电机左侧端面上和所述固定板前侧端面上的锁定箱,所述锁定箱内设有夹持腔,所述转轴和所述齿轮轴分别贯穿相应的所述夹持腔,所述夹持腔远离所述转轴或所述齿轮轴一侧内壁上固定连接有电磁铁,两个所述电磁铁关于所述转轴或所述齿轮轴对称,所述夹持腔内转动连接有两根对称的副转轴,所述升降电机上的所述副转轴转动连接于相应的所述锁定箱右侧内壁上,且所述转轴位于相应的两个所述副转轴之间,所述固定板上的所述副转轴转动连接与相应的所述锁定箱后侧内壁上,且所述齿轮轴位于相应的两个所述副转轴之间,所述副转轴上固定连接有夹持块,所述夹持块内设有开口朝下的限位孔,所述夹持块能夹持锁定所述转轴、所述齿轮轴,所述夹持块能与所述电磁铁之间连接有夹持弹簧,所述夹持腔下侧端面上固定连接有副活塞缸,所述副活塞缸设有开口朝上的副活塞腔,所述副活塞腔内滑动连接有第三活塞,所述第三活塞上侧端面上固定连接有向上延伸至所述夹持腔内的活塞杆,所述活塞杆上固定连接有位于所述副活塞缸上侧的升降板,所述升降板上侧端面上固定连接有限位销,所述限位销能延伸至所述限位孔内,从而限制所述夹持块转动,所述执行阀体腔下侧端面上固定连接有活塞缸,所述活塞缸内设有活塞腔,所述活塞腔右侧内壁上设有开口朝右的副排气孔,所述活塞腔内滑动连接有第二活塞,所述第二活塞上侧端面上固定连接有向上延伸至所述执行阀体腔内的从动杆,所述从动杆能与所述双斜面滑块的斜面抵接,所述第二活塞与所述活塞腔下侧内壁之间连接有压缩弹簧,所述活塞腔下侧端面与所述副活塞腔右侧端面之间相通连接有气路软管。
