专利号: 2020103407918
申请人: 广东天濠建设工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

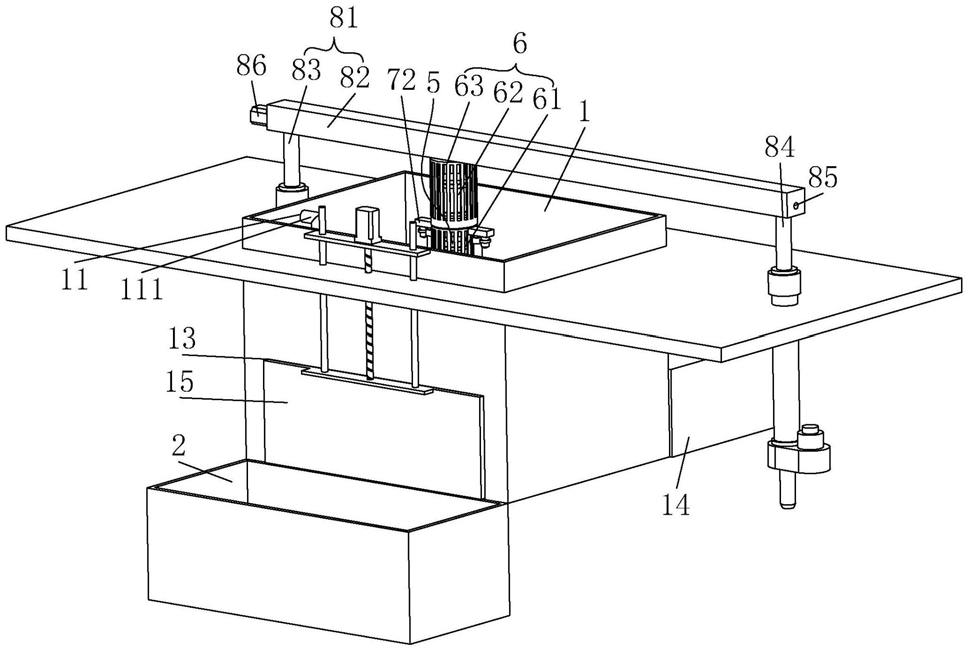

1.一种用于市政污水收集的排水装置,包括污水池(1),所述污水池(1)中设置有进水结构(11)以及排水结构(12),其特征在于:还包括杂物滞留机构(4)以及滑移机构(8),所述滑移机构(8)架设于污水池(1)上方,所述滞留机构与滑移机构(8)连接,所述杂物滞留机构(4)包括:内桩(41),所述内桩(41)竖直设置于污水池(1)中,所述内桩(41)周侧铰接有滞留杆(411);

外管(42),所述外管(42)套设于内桩(41)外侧,所述外管(42)周侧开设有过孔(421),所述滞留杆(411)贯穿于过孔(421);

升降驱动件(5),设置在内桩(41)的上端,用于控制内桩(41)相对于外管(42)升降。

2.根据权利要求1所述的一种用于市政污水收集的排水装置,其特征在于:所述杂物滞留机构(4)还包括用于控制杂物滞留机构(4)转动的转动组件(6),所述转动组件(6)包括:下安装笼(61),所述下安装笼(61)顶部固定有上连杆,所述下安装笼(61)底部周侧与外管(42)的顶端周向固定;所述升降驱动件(5)安装于安装笼中;

转动电机(62),所述转动电机(62)的输出端与下安装笼(61)的上连杆固定连接;

上安装笼(63),所述上安装笼(63)的顶端与滑移机构(8)连接,所述上安装笼(63)的底部与下安装笼(61)的顶部转动连接。

3.根据权利要求1所述的一种用于市政污水收集的排水装置,其特征在于:杂物滞留机构(4)上还设置有用于清理外管(42)的清扫组件(7),所述清扫组件(7)包括:清扫环(71),所述清扫环(71)套设于外管(42)外周侧,所述清扫环(71)上设置有用于清扫外管(42)的刷毛(711),所述刷毛(711)与外管(42)抵接;

往复驱动件(72),用于驱动清扫环(71)沿着外管(42)的长度方向往复运动,所述往复驱动件(72)的输出端与清扫环(71)连接。

4.根据权利要求1所述的一种用于市政污水收集的排水装置,其特征在于:所述污水池(1)一侧还设置有排污闸口(13),所述排污闸口(13)处安装有排污水闸(15),所述污水池(1)在排污水闸(15)一侧的底部连通有杂物收集池(2),所述污水池(1)远离排污闸口(13)的一侧设置有用于推动杂物移动至杂物收集池(2)的推动机构(3)。

5.根据权利要求4所述的一种用于市政污水收集的排水装置,其特征在于:所述污水池(1)远离排污闸口(13)的一侧开设有用于收纳推动机构(3)的安装室(14),所述推动机构(3)包括推动刮板(31)以及用于将推动刮板(31)推动至排污闸口(13)的伸缩驱动件(32),所述安装室(14)与污水池(1)之间设置有隔水墙(141),所述伸缩驱动件(32)的输出端贯穿于隔水墙(141)且与推动刮板(31)的侧面固定。

6.根据权利要求1所述的一种用于市政污水收集的排水装置,其特征在于:所述外管(42)与过孔(421)的两端均同轴设置有导向口(422),所述导向口(422)呈喇叭状设置,所述导向口(422)的大口端位于外管(42)的表面,所述滞留杆(411)与过孔(421)间隙配合。

7.根据权利要求1所述的一种用于市政污水收集的排水装置,其特征在于:所述进水结构(11)包括进水管(111),所述进水管(111)一端与污水池(1)上部的侧壁连通,所述进水管(111)另一端延伸至污水池(1)的下部;所述排水结构(12)包括出水口(121),所述出水口(121)设置在污水池(1)的上部,所述出水口(121)的高度位置低于进水口的高度位置,所述出水口(121)连通有出水管(122)。

8.根据权利要求1所述的一种用于市政污水收集的排水装置,其特征在于:所述滑移机构(8)包括支撑架(81),所述支撑架(81)包括横梁(82)、第一支撑柱(83)以及第二支撑柱(84),所述第一支撑柱(83)设置在污水池(1)的一侧,所述第二支撑柱(84)设置在污水池(1)远离第一支撑柱(83)的一侧,所述横梁(82)的两端分别与第一支撑柱(83)以及第二支撑柱(84)固定;所述横梁(82)位于污水池(1)的上方,所述第二支撑柱(84)与污水池(1)之间距离不小于污水池(1)的宽度;所述第一支撑柱(83)以及第二支撑柱(84)可升降设置;所述杂物滞留机构(4)与横梁(82)滑移连接。

9.根据权利要求8所述的一种用于市政污水收集的排水装置,其特征在于:所述横梁(82)朝向污水池(1)的一侧开设有滑移腔(821),所述横梁(82)在滑移腔(821)的两端转动连接有丝杆(85),所述丝杆(85)位于横梁(82)朝向污水池(1)的一侧;所述丝杆(85)的长度方向与横梁(82)的长度方向一致,所述丝杆(85)一端连接有用于带动丝杆(85)转动的滑移电机(86);所述滑移腔(821)内滑移连接有导向块(87),所述导向块(87)与丝杆(85)螺纹连接,所述导向块(87)与杂物滞留机构(4)连接。

10.根据权利要求1所述的一种用于市政污水收集的排水装置,其特征在于:所述升降驱动件(5)为升降电缸,所述升降电缸的输出端与内桩(41)连接。
