1.一种同步触发脉冲产生电路，其特征在于，至少包括电源转换电路和波形输出电路，其中，所述电源转换电路用于给波形输出电路提供供电电压和比较基准电压；

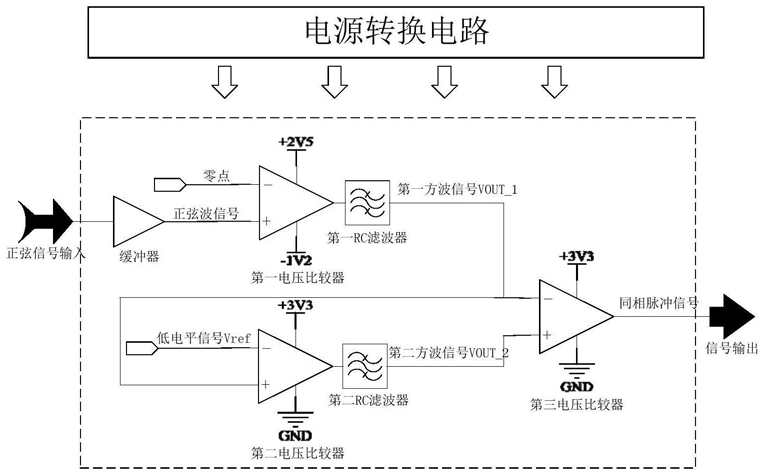

所述波形输出电路包括第一电压比较器、第二电压比较器、第三电压比较器，其中，第一电压比较器的同相输入端接入正弦波信号，其反向输入端接零点电压，第一电压比较器的输出端经第一RC滤波器输出第一方波信号VOUT_1；第二电压比较器的同相输入端接入第一方波信号VOUT_1，其反向输入端接低电平基准电压Vref，第二电压比较器的输出端经第二RC滤波器输出第二方波信号VOUT_2；第三电压比较器的同相输入端接入第二方波信号VOUT_2，其反向输入端接入第一方波信号VOUT_1，第三电压比较器的输出端输出同步脉冲信号；

所述第一电压比较器正电源输入端输入+2.5V，负电源输入端输入‑1.2V，第一方波信号VOUT_1的高电平为+2.5V，其低电平‑1.2V；

所述第二电压比较器正电源输入端输入+3.3V，负电源输入端输入0V，第二方波信号VOUT_2的高电平为+3.3V，其低电平为0V；

所述的第三电压比较器中比较器正电源输入端输入+3.3V，负电源输入端输入0V，同步脉冲信号的高电平为+3.3V，其低电平为0V。

2.根据权利要求1所述的同步触发脉冲产生电路，其特征在于，第一RC滤波器和第二RC滤波器为串联电阻与并联电容构成RC低通滤波器，用于滤除高频噪声与周期性的波动信号以得到上升沿变缓的方波信号。

3.根据权利要求1所述的同步触发脉冲产生电路，其特征在于，所述第二电压比较器的同相输入端和第三比较器的反向输入端设置限流电阻。

4.根据权利要求1所述的同步触发脉冲产生电路，其特征在于，所述同步脉冲信号的脉宽为几ns～几十ns之间。

5.根据权利要求1所述的同步触发脉冲产生电路，其特征在于，所述电源转换电路至少包括三路独立的DC‑DC转换电路，用于分别给波形输出电路中的比较器供电。

6.根据权利要求5所述的同步触发脉冲产生电路，其特征在于，所述电源转换电路还包括电阻分压电路，所述电阻分压电路利用串联分压，输出0‑2.5V范围内的低电平基准电压Vref。

7.根据权利要求1所述的同步触发脉冲产生电路，其特征在于，还包括缓冲器电路，所述的缓冲器电路用于将输入的变频变幅正弦波信号输出为无偏置电压的低阻抗正弦波信号。
