1.一种砂型铸造用模样烘干装置，其特征在于：包括烘干架（30）用于承托模样，移动机构驱动烘干架（30）位于烘干房（40）内进行烘干操作，所述烘干架（30）包括底部接料杆（31）及两侧接料杆（32），所述底部接料杆（31）及两侧接料杆（32）上分别裹设有膜（33）；

所述底部接料杆（31）及两侧接料杆（32）的一端分别滑动式设置在接料机架（35）上，所述底部接料杆（31）及两侧接料杆（32）的滑动方向水平且与接料机架（35）构成水平方向的滑动配合，所述底部接料杆（31）及两侧接料杆（32）还转动式设置在接料机架（35）上，所述底部接料杆（31）及两侧接料杆（32）沿着接料机架（35）滑动时，所述底部接料杆（31）及两侧接料杆（32）还呈现转动状态。

2.根据权利要求1所述的砂型铸造用模样烘干装置，其特征在于：所述接料机架（35）的旁侧设置有膜卷供料机构（70），所述膜卷供料机构（70）用于将聚乙烯膜卷绕在底部接料杆（31）及两侧接料杆（32）的杆身上。

3.根据权利要求2所述的砂型铸造用模样烘干装置，其特征在于：所述底部接料杆（31）及两侧接料杆（32）的一端分别通过转动支撑轴承（36）转动式设置在移动机架（37）上，所述移动机架（37）水平移动且连动底部接料杆（31）及两侧接料杆（32）沿着接料机架（35）滑动及转动。

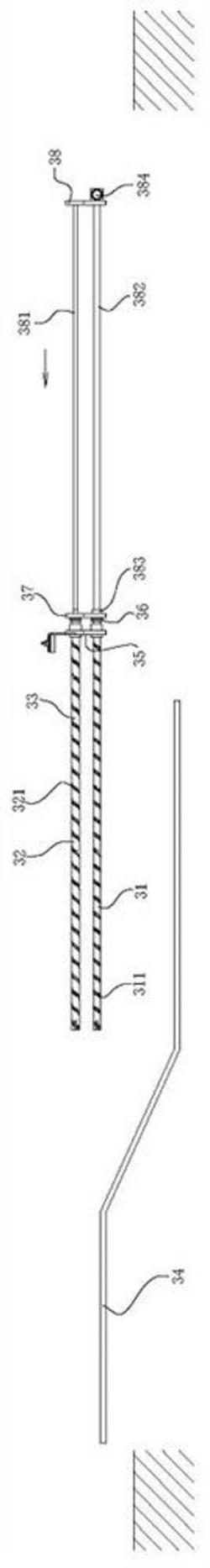

4.根据权利要求3所述的砂型铸造用模样烘干装置，其特征在于：所述底部接料杆（31）及两侧接料杆（32）的杆身上分别设置有第一螺旋槽（311）及第二螺旋槽（321），所述接料机架（35）上设置有底部接料杆（31）及两侧接料杆（32）穿过的孔（351），所述孔（351）内设置有拨动凸柱（352），所述拨动凸柱（352）沿着孔（351）的径向方向布置，所述拨动凸柱（352）分别凸伸至第一螺旋槽（311）及第二螺旋槽（321）内。

5.根据权利要求4所述的砂型铸造用模样烘干装置，其特征在于：所述膜卷供料机构（70）包括设置在接料机架（35）上的膜料卷架（71），所述膜料卷架（71）分别设置在底部接料杆（31）及两侧接料杆（32）的旁侧布置，所述膜料卷架（71）与底部接料杆（31）及两侧接料杆（32）长度方向平行。

6.根据权利要求5所述的砂型铸造用模样烘干装置，其特征在于：所述膜料卷架（71）的旁侧设置有夹板（72），所述膜料卷架（71）上的膜一端穿过夹板（72）内的开口。

7.根据权利要求6所述的砂型铸造用模样烘干装置，其特征在于：所述夹板（72）包含盒腔（721），所述盒腔（721）的两侧臂设置有去料刮刀（722），所述去料刮刀（722）与膜（33）的一侧面抵靠。

8.根据权利要求7所述的砂型铸造用模样烘干装置，其特征在于：所述去料刮刀（722）滑动设置在盒腔（721）的盒壁位置，所述去料刮刀（722）的一端伸出盒腔（721）的一侧壁且挤压弹簧（723）的一端连接，所述挤压弹簧（723）的两端分别与去料刮刀（722）的端部及伸出盒腔（721）的一侧壁抵靠；所述去料刮刀（722）倾斜布置，所述去料刮刀（722）的端部与膜（33） 之间为锐角；所述盒腔（721）一端盒口设置有刮料刷板（724），所述刮料刷板（724）与膜（33）抵靠。

9.一种真空铸造模样覆胶系统，其特征在于：所述真空铸造模样覆胶系统包括权利要求1至8任意一项所述的砂型铸造用模样烘干装置。
