专利号: 2020103431508
申请人: 缙云县云淡包装有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 核算装置
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

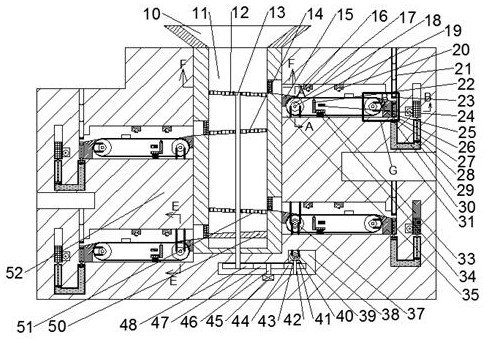

1.一种用于硬币分类包装的装置,包括外壳体,其特征在于:所述外壳体上端面固定安装设有放入口,所述放入口下方设有分类腔,所述分类腔开口朝上,所述分类腔下方设有传动腔,所述分类腔内设有分类组件,所述分类组件包括转动安装在所述传动腔与所述分类腔之间的主动轴,所述主动轴上端延伸至所述分类腔内固定安装设有一元硬币筛板;

所述一元硬币筛板内均匀布设有比一元硬币略小的孔,所述一元硬币筛板下方设有固定安装在所述主动轴上的非铁质一毛硬币筛板,所述非铁质一毛硬币筛板内均匀布设有比一角非铁质的硬币略小的孔,所述非铁质一毛硬币筛板下方设有固定安装在所述主动轴上的五毛硬币筛板,所述五毛硬币筛板内均匀布设有比五角硬币略小的孔,所述五毛硬币筛板下方设有固定安装在所述主动轴上的铁质一毛硬币筛板;

所述铁质一毛硬币筛板内均匀布设有比铁质一角的硬币略小的孔,所述分类腔后侧设有控制腔,所述控制腔后端壁内固设有固定电磁铁,所述固定电磁铁前端面固设有左右对称的滑动出币腔,所述滑动出币腔内设有移动磁铁,所述移动磁铁后端面固设有传动弹簧,所述传动弹簧后端固设有在所述固定电磁铁前端面,所述分类腔左右两侧各设有两个打包腔,所述打包腔内设有包装组件,所述包装组件包括固设在所述打包腔左端壁上的左连接斜块,所述左连接斜块右侧设有皮带轮轴,所述打包腔前端壁内设有气动腔,所述气动腔下方设有衔接皮带轮腔,所述打包腔上端壁上固设有第一图像检测器,所述第一图像检测器右侧设有固设在所述打包腔上端壁上的第二图像检测器;

所述主动轴下端延伸至所述传动腔内固设有连接齿轮,所述连接齿轮右侧齿轮啮合连接设有转动齿轮,所述转动齿轮固设在连接轴上,所述连接轴下端动力连接设有固设在所述传动腔下端壁内的主动电机,所述转动齿轮右侧齿轮啮合连接设有传动齿轮,所述传动齿轮固设在转动轴,所述转动轴下端转动安装在所述传动腔下端壁内,所述传动齿轮上方设有固设在所述转动轴上的转动斜齿轮,所述转动斜齿轮上方齿轮啮合连接设有传动斜齿轮,所述传动斜齿轮固设在传动轴上,所述传动轴前后端分别转动安装在所述传动腔前后端壁内,所述传动斜齿轮后侧设有固设在所述传动轴上的转动皮带轮;

所述皮带轮轴转动安装在所述打包腔与所述衔接皮带轮腔之间,位于所述打包腔内设有前后对称且固定安装在所述皮带轮轴上的连接皮带轮,所述皮带轮轴前端所述皮带轮轴延伸至所述衔接皮带轮腔内固设有衔接皮带轮,上下的所述包装组件内的所述衔接皮带轮由皮带连接,所述皮带轮轴右侧设有配合轴,所述配合轴后端转动安装在所述打包腔的后端壁内,所述配合轴上前后对称设有位于所述连接皮带轮右侧并固定安装在所述配合轴上的支撑皮带轮,所述支撑皮带轮与所述连接皮带轮由连接传动皮带连接,所述支撑皮带轮前侧设有固定安装在所述配合轴上的左连接皮带轮,所述气动腔前端壁内固定安装设有气泵,所述气泵后侧动力连接设有气缸,所述气缸后端固设有推动块,所述推动块封住了所述气动腔与所述打包腔的连通处,所述推动块后侧设有位于所述打包腔后端壁内的出币腔,所述出币腔开口朝下,所述打包腔前侧设有转动腔,所述支撑皮带轮右侧设有固定安装在所述打包腔后端壁上的右连接斜块,所述右连接斜块右侧设有打包盒,所述打包盒下端壁内固设有限位块,所述打包盒前侧设有换盒推动块,所述换盒推动块上端面固设有推动磁铁,所述换盒推动块前端延伸至所述转动腔内固设有连接块,所述连接块前端面固设有压力复位弹簧,所述压力复位弹簧前端固设在所述转动腔前端上,所述压力复位弹簧下方并位于所述连接块前侧设有凸轮,所述凸轮固设在凸轮轴上,所述转动腔下方设有齿轮腔,所述凸轮轴转动安装在所述齿轮腔与所述转动腔之间,所述凸轮轴延伸至所述齿轮腔内固设有上固定斜齿轮,所述上固定斜齿轮前侧方设有下固定斜齿轮,所述下固定斜齿轮固设在联动轴上,所述联动轴前端转动安装在所述齿轮腔前端壁内,所述下固定斜齿轮前侧设有固设在是联动轴上的上联动斜齿轮,所述上联动斜齿轮前侧齿轮啮合连接设有下联动斜齿轮,所述下联动斜齿轮固设在从动轴上,所述从动轴后端转动安装在所述齿轮腔后端壁内,所述下联动斜齿轮后侧设有固设在所述从动轴上的联动皮带轮,所述联动皮带轮与所述左连接皮带轮由皮带连接,所述上固定斜齿轮与所述下固定斜齿轮右侧设有移动斜齿轮,所述齿轮腔右端壁内设有齿条滑动腔,所述齿条滑动腔下端壁内滑动安装设有衔接齿条,所述移动斜齿轮固设在移动轴上,所述移动轴右端转动安装在所述衔接齿条左端面内,所述衔接齿条上方齿轮齿条啮合连接设有衔接齿轮,所述衔接齿轮固设在衔接轴上,齿条滑动腔后侧设有联动腔,所述衔接轴转动安装在所述齿条滑动腔与所述联动腔之间,所述衔接轴延伸至所述联动腔内固设有联动齿轮,所述联动齿轮右侧齿轮齿条啮合连接设有连接齿条,所述连接齿条右端固设有配重块,所述配重块右端滑动安装在所述联动腔右端壁内,所述联动腔下方设液压腔,所述配重块下端面固设有重力支撑杆,所述重力支撑杆下端延伸至所述液压腔内固设有重力滑动块,所述重力滑动块左侧设有滑动安装在所述液压腔内的质量滑动块,所述质量滑动块上端面固设有质量支撑杆,所述质量支撑杆上端延伸至所述打包盒内固设有支撑斜块,所述支撑斜块上端面呈斜面,所述质量滑动块与所述重力滑动块之间设有位于所述液压腔内的液压液,所述打包盒上方设有开口朝上的打包盒存放腔,所述内设有其余的打包盒,所述打包盒存放腔下端壁设有滑动安装在所述打包腔右端壁内的弹簧磁铁,所述弹簧磁铁位于所述打包盒存放腔的下端壁处,所述第一图像检测器下方设有位于前后的两根所述连接传动皮带之间的顶出块,所述顶出块下端固设有传动磁铁,所述传动磁铁下端面固设有磁铁复位弹簧,所述磁铁复位弹簧下端固设在所述打包腔下端壁上,所述传动磁铁上方设有固设在所述打包腔后端壁上的传动电磁铁;

右下的所述包装组件内的所述皮带轮轴前端延伸至所述衔接皮带轮腔内并位于所述衔接皮带轮前侧固设有传动皮带轮,所述传动皮带轮与所述转动皮带轮由皮带连接,左下的所述包装组件内的所述衔接皮带轮腔前端壁内固设有从动电机,所述皮带轮轴动力连接在所述从动电机后端上。
