专利号: 2020103446274
申请人: 南宁学院
专利类型:发明专利
专利状态:已下证
专利领域: 控制;调节
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

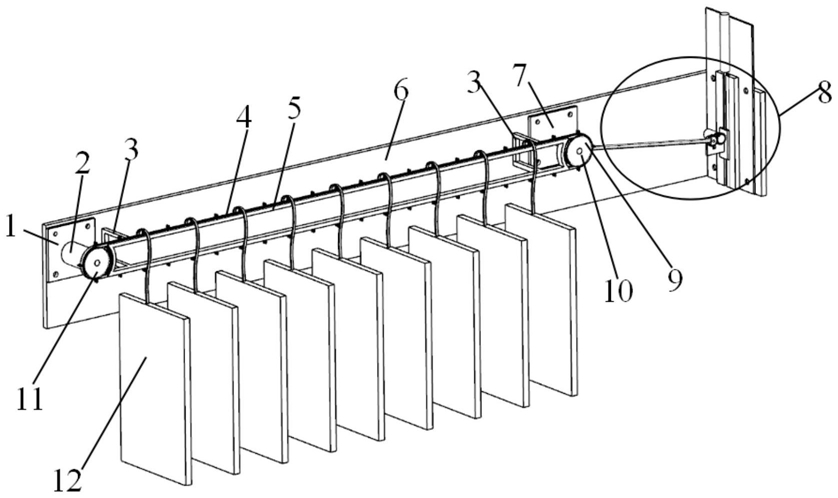

1.一种智能晾收衣物装置,其特征在于:包括输送电机(2)、输送带(4)、支撑导架(5)和收集装置(8),输送带(4)套在支撑导架(5)上,输送带(4)与输送电机(2)之间为带传动连接,且输送带(4)由输送电机(2)控制其绕支撑导架(5)转动,输送带(4)一端搭接有收集装置(8),还包括用于监测天气情况的光照强度传感器、湿度传感器、风力传感器,能够在刮风下雨时,通过输送带(4)转动将晾挂在输送带(4)的衣物转移到收集装置(8)上;能够在天气适宜时,通过输送带(4)转动将晾挂在收集装置(8)上的衣物转移到输送带(4)上。2.如权利要求1所述的一种智能晾收衣物装置,其特征在于:所述收集装置(8)包括收集杆(81)、导块(84)、导轨(85)、驱动装置(86)、调节电机(88),调节电机(88)固定在导块上,调节电机(88)通过齿轮传动与收集杆(81)一端连接,调节电机(88)能够控制收集杆(81)与水平线的倾角,导块(84)安装在导轨(85)上,并且导块(84)在驱动装置(86)控制下沿导轨(85)滑动。3.如权利要求2所述的一种智能晾收衣物装置,其特征在于:所述收集装置(8)还包括从动齿轮(82)和主动齿轮(83),主动齿轮(83)安装在调节电机(88)的动力输出端上,从动齿轮(82)与主动齿轮(83)啮合形成齿轮传动,从动齿轮(82)活动连接在导块(84)上,从动齿轮(82)与收集杆(81)的一端固定连接。4.如权利要求3所述的一种智能晾收衣物装置,其特征在于:所述驱动装置(86)为气缸,导块(84)与气缸活塞杆的伸出端固定连接。5.如权利要求3所述的一种智能晾收衣物装置,其特征在于:所述驱动装置(86)为驱动电机,导块(84)与驱动电机通过螺杆连接。6.如权利要求1至3所述的一种智能晾收衣物装置,其特征在于:所述收集装置(8)通过安装板(87)固定在墙体上。7.如权利要求1任一所述的一种智能晾收衣物装置,其特征在于:所述输送带(4)上设置有若干固定扣(41)。8.如权利要求7所述的一种智能晾收衣物装置,其特征在于:所述固定扣(41)在输送带(4)上均匀间隔分布。9.如权利要求1所述的一种智能晾收衣物装置,其特征在于:还包括从动带轮(9)和主带轮(11),从动带轮(9)和主带轮(11)分别安装在支撑导架(5)的两端,输送带(4)套在主带轮(11)和从动带轮(9)上,主带轮(11)与输送电机(2)的动力输出端固定连接,输送电机(2)通过电机固定板(1)固定在墙体上,从动带轮(9)通过转轴(10)与连接板(7)活动连接,连接板(7)固定在墙体上,支撑导架(5)通过连接杆(3)固定在墙体上,所述收集装置(8)搭接在套在从动带轮(9)上的输送带(4)上。10.如权利要求9所述的一种智能晾收衣物装置,其特征在于:所述收集装置(8)与输送带(4)搭接处位于从动带轮(9)在竖直方向上的切点。
