专利号: 2020103447065
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

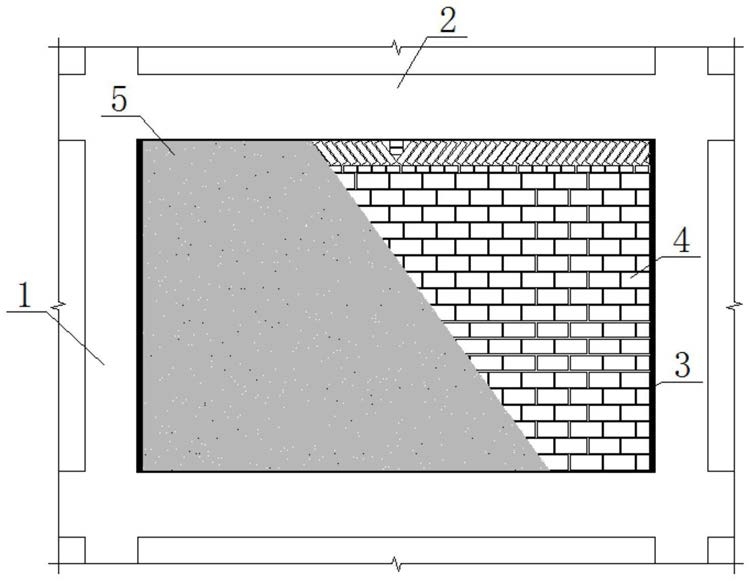

1.一种高延性混凝土耗能填充墙框架结构,包括框架柱(1)、框架梁(2)和位于框架梁和框架柱之间的填充墙(4),其特征在于:所述框架柱与填充墙之间设有柔性连接层(3),所述填充墙表面压抹有高延性混凝土面层(5)。

2.如权利要求1所述的高延性混凝土耗能填充墙框架结构,其特征在于,所述高延性混凝土面层(5)厚度为10~30mm。

3.如权利要求1所述的高延性混凝土耗能填充墙框架结构,其特征在于,所述柔性连接层选用聚苯乙烯泡沫板、聚氨酯发泡剂或硅酮胶。

4.如权利要求1所述的高延性混凝土耗能填充墙框架结构,其特征在于,所述柔性连接层的厚度为5~30mm。

5.如权利要求1所述的高延性混凝土耗能填充墙框架结构,其特征在于,所述柔性连接层的厚度根据式(1)和(2)确定:t=Δu/2                        (1)Δu=θ×h                        (2)式中:t为柔性材料厚度,单位:mm;Δu为填充墙未参与抵抗水平荷载作用时允许框架产生的层间位移,单位:mm;θ为框架结构的层间位移角;h为计算楼层层高,单位:mm。

6.如权利要求1所述的高延性混凝土耗能填充墙框架结构,其特征在于,所述柔性连接层高度与填充墙高度相同,宽度为填充墙(4)厚度加2倍高延性混凝土面层(5)厚度。

7.权利要求1-6任一权利要求所述的高延性混凝土耗能填充墙框架结构的施工方法,其特征在于,方法的具体步骤如下:步骤一,进行框架柱和框架梁施工;

步骤二,把柔性连接层固定在框架柱(1)上;

步骤三,在柔性连接层之间砌筑填充墙(4);

步骤四,在填充墙表面压抹高延性混凝土面层(5)。

8.一种建筑结构,其特征在于,所述建筑结构采用权利要求1所述高延性混凝土耗能填充墙框架结构。
