专利号: 2020103451234
申请人: 郑州工程技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

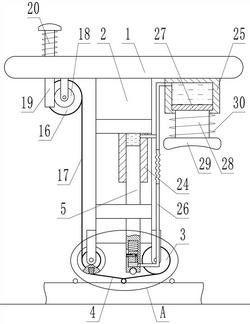

1.吉他琴弦清理装置,其特征在于,包括由一个左右方向的横杆(1)和一个竖杆(2)组成的T型杆,竖杆(2)下端安装有两个第一卷轮(3),第一卷轮(3)的转轴沿前后方向,两个第一卷轮(3)左右间隔布置,两个第一卷轮(3)之间连接有擦拭带(4),擦拭带(4)的一端缠绕在其中一个第一卷轮(3)上,另一端缠绕在另一个第一卷轮(3)上,两个第一卷轮(3)交替收卷擦拭带(4)可往复拉动擦拭带(4);竖杆(2)的前后两侧各安装有一个与其平行的支撑杆(5),每个支撑杆(5)的下端均开设有一个竖向的活塞腔(6),活塞腔(6)内安装有一个可上下移动的第一活塞(7),第一活塞(7)与活塞腔(6)顶部之间安装有第一压簧(8),第一活塞(7)上安装有一个左右方向的柱塞腔(9),柱塞腔(9)内安装有一个柱塞(10),活塞腔(6)的侧壁上开有一个竖向的长槽(11),柱塞(10)的外端能经长槽(11)伸出支撑杆(5)外,第一活塞(7)上下移动过程中,第一活塞(7)的下端始终低于长槽(11)的下端,柱塞(10)与柱塞腔(9)的内端之间安装有拉簧(12),柱塞腔(9)的内端经一个竖向的通道(13)与第一活塞(7)下方的活塞腔(6)连通,拉簧(12)对柱塞(10)的压强小于第一压簧(8)对第一活塞(7)的压强;在向第一活塞(7)下方的活塞腔(6)内充入液压油时,液压油会先推动柱塞(10)伸出支撑杆(5)外,然后再推动第一活塞(7)上移。

2.根据权利要求1所述的吉他琴弦清理装置,其特征在于,其中一个所述的第一卷轮(3)同轴安装有一个第二卷轮(14),另一个第一卷轮(3)上安装有复位扭簧(15),横杆(1)上安装有一个第三卷轮(16),第三卷轮(16)和第二卷轮(14)之间连接有传动绳(17),第三卷轮(16)同轴安装有一个齿轮(18),横杆(1)上穿有一个竖向的齿条(19),齿条(19)与齿轮(18)啮合,齿条(19)上端伸至横杆(1)上方且齿条(19)上端与横杆(1)之间安装有第二压簧(20)。

3.根据权利要求1所述的吉他琴弦清理装置,其特征在于,其中一个所述的第一卷轮(3)上开有一个轴向的且两端开口的安装槽(21),安装槽(21)的截面为槽底宽槽口窄的梯形,安装槽(21)内安装有一个条块(22),擦拭带(4)的一端固定在条块(22)上,该第一卷轮(3)的两端均铰接有一个挡板(23),条块(22)插入安装槽(21)内后,转动挡板(23)使挡板(23)将安装槽(21)的端口挡住,避免条块(22)从安装槽(21)内滑脱。

4.根据权利要求1所述的吉他琴弦清理装置,其特征在于,所述的竖杆(2)上的前后两侧各固定有一个位于支撑杆(5)上端的套管(24),套管(24)下端开口,支撑杆(5)的上端插入同侧的套管(24)内,支撑杆(5)与套管(24)内壁贴合且可相对套管(24)滑动;横杆(1)的下侧固定有一个液压罐(25),液压罐(25)内装有液压油,液压罐(25)经油管(26)与套管(24)的上端以及活塞腔(6)的下端连通,液压罐(25)内安装有一个第二活塞(27),第二活塞(27)下端经推杆(28)连接有一个位于液压罐(25)外的压板(29),压板(29)与液压罐(25)之间安装有一个第三压簧(30),向上推动第二活塞(27)可将液压罐(25)内的液压油压进套管(24)和活塞腔(6)内。

5.根据权利要求1所述的吉他琴弦清理装置,其特征在于,每个所述的支撑杆(5)的下端均安装有一个滚珠(31)。

6.根据权利要求1所述的吉他琴弦清理装置,其特征在于,所述的柱塞(10)的上侧安装有橡胶垫(32)。
