1.一种利用废旧涤纶织物制备细菌纤维素的方法，其特征在于，包括以下步骤：

1）将废弃涤纶织物烘干后剪碎，加入质量浓度为3 5%的氢氧化钡溶液，在120 126℃处~ ~

理90 100min；

~

2）步骤1）水解完毕后加入稀硫酸至沉淀不再产生，然后采用柠檬酸或磷酸氢二钠将溶液调节pH为6‑8，离心分离，上清液即为涤纶水解液；

3）取涤纶水解液，涤纶水解液中，原始加入的废弃涤纶织物与涤纶水解液的比例为1g/

20mL；加入酵母粉和蛋白胨制备成培养基，每100mL涤纶水解液，加入0.5g酵母粉和0.5g蛋白胨，灭菌处理后冷却至常温；将细菌纤维素的菌种接种到培养基中进行培养，菌种为ATCC23767木醋杆菌，得到细菌纤维素。

2.根据权利要求1所述的方法，其特征在于：步骤1）中，废弃涤纶织物烘干温度为50 60~

℃，烘干时间为12 14h。

~

3.根据权利要求1所述的方法，其特征在于：步骤3）中培养基灭菌温度为121 126℃，时~

间为16 20min。

~

4.根据权利要求1‑3任意一项所述的方法，其特征在于：步骤3）中细菌纤维素的菌种为木醋杆菌。

5.根据权利要求4所述的方法，其特征在于：所述培养是在静态培养箱进行培养，培养温度为28 30℃，时间为5 10d。

~ ~

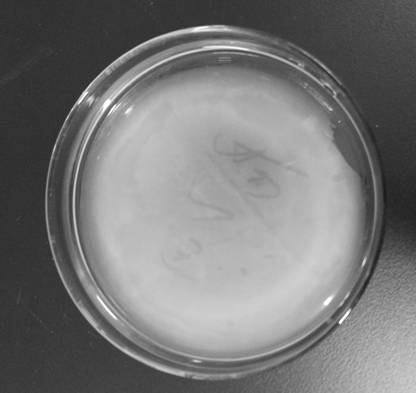

6.根据权利要求5所述的方法，其特征在于：步骤3）中得到的细菌纤维素为膜状，进行纯化处理，先加入氢氧化钠溶液中进行加热煮沸，后用水冲洗；再将细菌纤维素膜放入水中加热煮沸，最后冲洗得到纯净的细菌纤维素膜。
