专利号: 2020103496644
申请人: 无锡锡晟建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

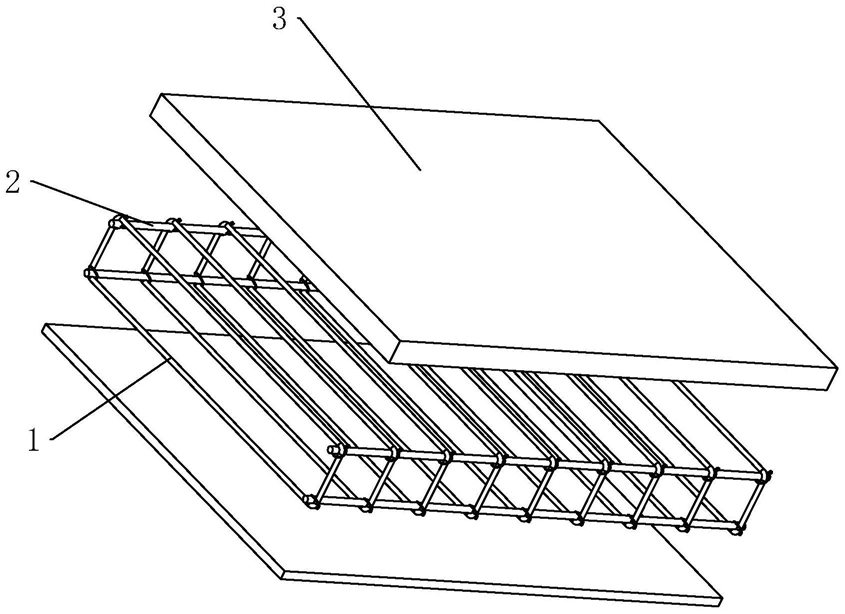

1.一种装配式绿色建筑拼接板,包括若干方形钢筋(1)、支撑钢筋(2)和包覆板(3),其特征在于:所述方形钢筋(1)上一体成型有四个用于支撑钢筋(2)穿接的穿接孔(4),所述穿接孔(4)分别位于方形钢筋(1)的四个夹角处,所述方形钢筋(1)上固定连接有若干安装块(5),所述安装块(5)上开设有用于方形钢筋(1)插接的穿接槽(8),所述穿接槽(8)的内壁上设置有弧形挤压片(9),所述弧形挤压片(9)与穿接槽(8)的内槽壁之间固定连接有若干用于推动弧形挤压片(9)移动的推动弹簧(11),所述弧形挤压片(9)背向推动弹簧(11)的侧壁与支撑钢筋(2)的侧壁贴合抵触,所述弧形挤压片(9)朝向推动弹簧(11)的侧壁上固定连接有驱动杆(12),所述安装块(5)上开设有用于驱动杆(12)滑动的滑动槽(13),所述驱动杆(12)背向弧形挤压片(9)的端部转动连接有驱动块(14),所述驱动块(14)可与安装块(5)的外侧壁贴合抵触,所述安装块(5)的外侧壁上开设有放置槽(15),所述放置槽(15)与滑动槽(13)贯通连接,所述驱动块(14)可转动后滑动于放置槽(15)中,所述安装块(5)的侧壁上固定连接有承接块(16),所述承接块(16)位于滑动槽(13)槽口的上方,所述承接块(16)朝向滑动槽(13)槽口的侧壁上开设有容纳槽(17),所述容纳槽(17)中滑动连接有挡板(18),挡板(18)呈长方体设置,所述容纳槽(17)的内槽壁上固定连接有若干用于推动挡板(18)移动的连接弹簧(19),连接弹簧(19)沿平行于挡板(18)的板面方向设置,所述挡板(18)与驱动块(14)的侧壁贴合抵触,所述挡板(18)可滑动遮挡于容纳槽(17)的槽口,所述挡板(18)朝向驱动块(14)的侧壁上开设有安装槽(20),所述安装槽(20)中滑动连接有定位板(21),所述定位板(21)沿垂直于驱动杆(12)的杆身方向设置,所述安装槽(20)的内槽壁上固定连接有若干用于推动定位板(21)移动的驱动弹簧(22),所述驱动弹簧(22)沿垂直于定位板(21)的板面方向设置,所述定位板(21)的板面与驱动块(14)的侧壁贴合抵触。

2.根据权利要求1所述的一种装配式绿色建筑拼接板,其特征在于:所述定位板(21)的侧壁上固定连接有导向块(23),所述安装槽(20)的侧壁上开设有用于导向块(23)滑动的导向槽(24)。

3.根据权利要求2所述的一种装配式绿色建筑拼接板,其特征在于:所述导向块(23)的侧壁上嵌设有钢珠(25),所述钢珠(25)与导向槽(24)的内槽壁贴合滑动。

4.根据权利要求1所述的一种装配式绿色建筑拼接板,其特征在于:所述弧形挤压片(9)的侧壁上固定连接有弹性垫(10),所述弹性垫(10)与支撑钢筋(2)的侧壁贴合抵触。

5.根据权利要求1所述的一种装配式绿色建筑拼接板,其特征在于:所述包覆板(3)背向支撑钢筋(2)的侧壁上开设有若干种植槽(26),所述种植槽(26)中可拆卸连接有种植框(33),所述种植框(33)中放置有种植土壤(27),所述种植土壤(27)中种植有花草(28)。

6.根据权利要求1所述的一种装配式绿色建筑拼接板,其特征在于:所述包覆板(3)上开设有管槽(29),所述管槽(29)中固定连接有固定连接有连接水管(30),所述连接水管(30)可连通外界水源,所述连接水管(30)上开设有喷水口(31),所述喷水口(31)上固定连接有喷头(32),所述喷头(32)朝向花草(28)方向设置。
