专利号: 202010351043X
申请人: 博兴兴博投资有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

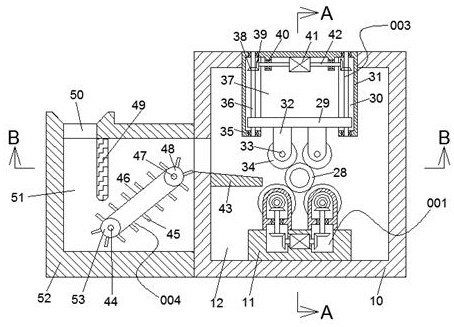

1.一种金属管内外壁抛光机,包括内部设有抛光腔的装置机体,其特征在于:所述抛光腔靠前侧的的底壁上固设有支撑底座,所述支撑底座的上侧端面左右对称设有转动机体,所述抛光腔位于所述支撑底座后方的底壁上左右对称设有一号转动底座,左右对称的所述一号转动底座与左右对称的转动机体之间通过一号轴承转动安装有左右对称一号转动轴,所述一号转动轴的轴身上固定安装有能够对金属管外表面进行抛光打磨的抛光轮筒,所述支撑底座的上侧端面内与所述转动机体下侧端面内连通设有驱动腔,所述驱动腔内设有能够驱动左右对称的所述抛光轮筒啮合方向旋转的驱动装置,所述一号转动底座后方抛光腔的底壁上固设有内抛光底座,所述内抛光底座内设有能够对金属管内壁进行抛光打磨的内抛光装置,所述抛光腔的顶壁内固设有压紧机体,所述压紧机体的下侧端面内设有升降腔,所述升降腔内设有能够将金属管压紧在所述抛光轮筒进行抛光的压紧装置,所述装置机体的左侧端面固设有进料机体,所述进料机体内设有与所述抛光腔连通的进料腔,所述进料腔内设有能够将未抛光的所述金属管运输至所述抛光轮筒上的进料装置。

2.根据权利要求1所述的一种金属管内外壁抛光机,其特征在于:所述驱动装置包括固设于所述驱动腔底壁上的驱动电机,所述驱动电机的左右端对称安装有二号转动轴,左右对称的所述二号转动轴远离所述驱动电机的一端固定安装有一号锥齿轮,所述一号锥齿轮的上侧啮合二号锥齿轮,所述二号锥齿轮固定安装在三号转动轴的底端上,所述三号转动轴通过二号轴承转动安装在所述位于所述驱动电机左右两侧的所述驱动腔的左右壁之间,所述三号转动轴的顶端固定安装有三号锥齿轮,所述三号锥齿轮的后侧啮合四号锥齿轮,所述四号锥齿轮固定安装在所述一号转动轴延伸至所述驱动腔内的前端上。

3.根据权利要求1所述的一种金属管内外壁抛光机,其特征在于:所述内抛光装置包括设于所述内抛光底座内的内抛光腔,所述内抛光腔的前后壁与所述内抛光底座的前后端面连通设有螺纹孔,所述螺纹孔内螺纹连接安装有能够前后伸缩的一号螺纹杆,所述一号螺纹杆的前端安装有根据金属管内壁大小更换的能够对金属管内壁进行抛光的抛光块,位于所述内抛光腔内的所述一号螺纹杆的杆身上螺纹连接有螺纹环,所述螺纹环通过三号轴承转动安装在所述内抛光腔的前后壁之间,所述螺纹环的圆柱端面上固设有齿环,所述内抛光腔靠下位置的后侧壁内固设有内抛光电机,所述内抛光电机的前端安装有与所述齿环啮合的啮齿轮。

4.根据权利要求1所述的一种金属管内外壁抛光机,其特征在于:所述压紧装置包括所述升降腔左右壁对应设有的螺杆槽,所述螺杆槽的上下壁内通过四号轴承转动安装有二号螺纹杆,左右对应的所述二号螺纹杆杆身上螺纹连接有能够在所述升降腔内上下移动的升降板,所述升降板的下侧端面前后位置左右对称固设有二号转动底座,所述二号转动底座内前后端面通过转动销转动安装有能够将金属管压紧在所述抛光轮筒上表面的转动轮。

5.根据权利要求1所述的一种金属管内外壁抛光机,其特征在于:所述压紧装置还包括固设于所述升降腔的顶壁上的压紧电机,所述压紧电机的左右端对称安装有四号转动轴,所述四号转动轴通过五号轴承转动安装在所述升降腔顶壁处,左右对称的所述四号转动轴远离所述压紧电机的一端固定安装有五号锥齿轮,所述五号锥齿轮的下侧啮合六号锥齿轮,所述六号锥齿轮固定安装在所述二号螺纹杆靠上侧的杆身上。

6.根据权利要求1所述的一种金属管内外壁抛光机,其特征在于:所述进料装置包括所述进料腔的顶壁靠左侧位置与所述进料机体上侧端面连通设有的金属管原料进料口,所述进料腔与所述抛光腔连通处的后侧壁内固设有进料电机,所述进料电机的前端安装有通过六号轴承转动安装在所述进料腔前侧壁内的五号转动轴,所述五号转动轴的轴身上固定安装有一号带轮,所述进料腔靠左下方的前后壁内通过七号轴承转动安装有六号转动轴,所述六号转动轴的轴身上固定安装有二号带轮,所述二号带轮与所述一号带轮通过运输带连接,所述运输带的带面上设有能够将金属管向上运输的托板,所述进料腔位于所述进料口右侧位置的前后壁之间固定安装有能够防止过多金属管进入运输带带面上的挡板,所述抛光腔左侧壁靠近与进料腔连通处的下侧位置固设有能够将金属管运输至抛光轮筒上的斜滑板。

7.根据权利要求1所述的一种金属管内外壁抛光机,其特征在于:所述抛光块的前端固定安装有气缸,所述气缸的上端安装有能够将金属管推出抛光轮筒的推杆,所述抛光轮筒前侧的抛光腔前侧壁与所述装置机体的前侧端面连通设有出料口。
