专利号: 2020103522390
申请人: 颍上县翔安新能源科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

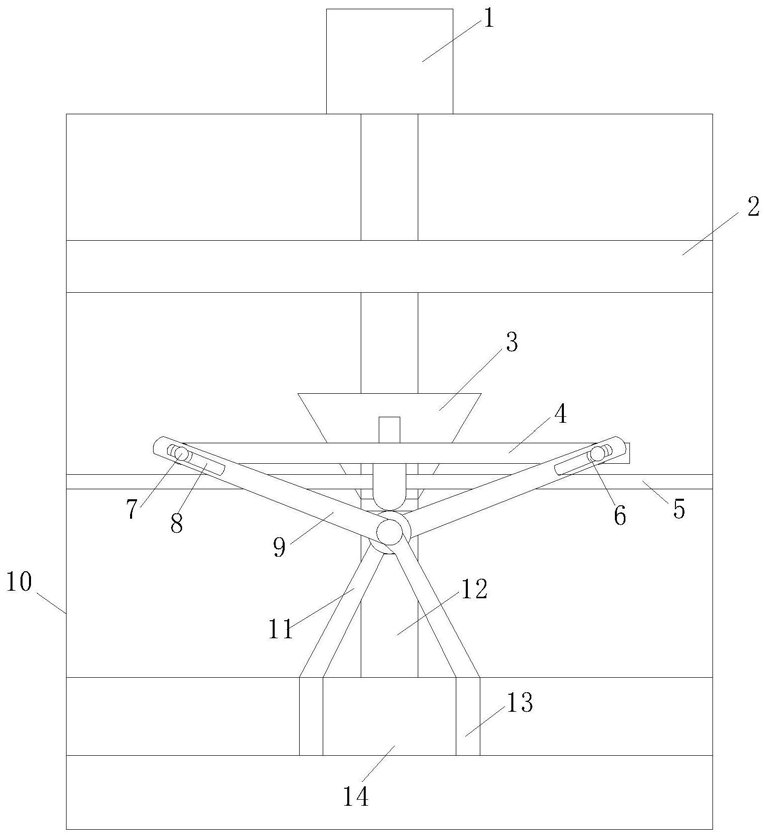

1.一种锂电池加工用包装切断装置,其特征在于,包括机壳(10),所述机壳(10)的内部设置有支板(2),所述机壳(10)的顶部设置有电机(1),所述电机(1)的底部固定有传动杆(15),所述传动杆(15)的底部连接有抵锥(3),所述抵锥(3)的内部设置有螺纹槽,所述螺纹槽的内部和所述传动杆(15)通过螺纹连接,所述抵锥(3)的侧壁设置有推动机构,所述推动机构包括固定在机壳(10)上的支杆(5),所述支杆(5)上套设有转动的转杆(16),所述转杆(16)的端部固定有向上的滑杆(26),所述滑杆(26)与拉杆(4)相匹配,所述拉杆(4)位于驱动把(9)的一侧;所述拉杆(4)的中部设置有通槽(17),所述滑杆(26)贯穿所述通槽(17)的内部,所述拉杆(4)的端部固定有剪切机构;

所述剪切机构包括驱动把(9),所述驱动把(9)的中部设置有固定在机壳(10)侧壁的支撑销(18),所述驱动把(9)的端部连接从动把(11),所述从动把(11)的端部固定有刀条(13);所述驱动把(9)上设置有滑槽(8),所述拉杆(4)的侧壁设置有垫片(6),所述滑槽(8)的内部安装有固定片(7),且所述固定片(7)和所述拉杆(4)滑动连接;

所述抵锥(3)的侧壁连接有限位机构,所述限位机构包括设置在所述抵锥(3)内部的第一滑槽(19)和第二滑槽(20),所述第一滑槽(19)和所述第二滑槽(20)相连通,所述第二滑槽(20)靠近所述抵锥(3)的外壁,所述第一滑槽(19)的宽度尺寸大于所述第二滑槽(20)的宽度尺寸;

所述第一滑槽(19)的内部安装有挡片(21),所述挡片(21)的侧壁固定有限位杆(22),所述限位杆(22)侧壁设置有抵杆(24),所述抵杆(24)的侧壁设置有弹簧(23),所述弹簧(23)位于内槽(25)的内部,所述内槽(25)设置在所述机壳(10)的内部,所述抵锥(3)的底部固定有挤压杆(12),所述挤压杆(12)的底部固定有挤压头(14),所述挤压头(14)的下方设置有与其相适配的挤压槽(27),所述挤压槽(27)位于所述机壳(10)的内部。

2.根据权利要求1所述的一种锂电池加工用包装切断装置,其特征在于,该切断装置的使用方法,具体包括以下几个步骤:

步骤一:将需要进行剪切长方形的电池盒铝板,折成弧形,使得铝板刚好能够放入到挤压槽(27)的内部,铝板的长度完全放入到挤压槽后余留长度够多次进行剪切,当铝板放入到挤压槽(27)的内部时候,使得铝板的端部与挤压槽(27)的端部平齐,挤压槽(27)为贯穿机壳(10)内部的方形槽,当铝板在挤压槽(27)的内部对齐后,通过剪切机构的剪切,从而将需要进行加工的铝板剪切到需要的长度,且剪切完成时,完成挤压成型;

步骤二:当抵锥(3)向下移动的时候,抵锥(3)内部的第一滑槽(19)和挡片(21)的配合,使得挡片(21)在移动的时候不会滑出第二滑槽(20)的内部,当限位杆(22)在第二滑槽(20)的内部进行滑动的时候限位杆(22)侧壁的抵杆会挤压弹簧(23),将弹簧(23)压入到内槽(25)的内部;

步骤二:当电机(1)转动的时候,电机(1)带动传动杆(15)转动,传动杆(15)转动带动底部螺纹连接的抵锥(3),抵锥(3)在限位机构的限位下向下移动,抵锥(3)向下移动的时候会带动挤压杆(12)向下移动,从而使得挤压杆(12)带动挤压头(14)对位于挤压槽(27)内部的铝板挤压成型,挤压头(14)为长方体结构,挤压头(14)挤压铝板时刚好与挤压槽(27)贴合;

步骤三:当抵锥(3)向下移动的时候,由于抵锥(3)为底部直径小于顶部直径的圆台型结构,抵锥(3)向下移动的过程中会挤压位于抵锥(3)侧壁的转杆(16),当抵锥(3)不断向下移动的时候,抵锥(3)挤压转杆(16)的力越大,转杆(16)围绕支杆(5)进行转动,从而使得转杆(16)带动拉杆(4)向上移动,拉杆(4)带动固定片(7)在滑槽(8)的内部滑动,从而使得固定片(7)在滑动的过程中带动两个驱动把(9)相互靠近,驱动把(9)围绕支撑销(18)转动,驱动把(9)转动的时候带动从动把(11)转动,从动把(11)转动的时候带动刀条(13)进行挤压,从而使得两个刀条(13)将铝板切断,当剪切机构刚好切断铝板的时候,此时,挤压头(14)在挤压槽(27)的内部完成挤压。
