专利号: 2020103527286
申请人: 东北石油大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

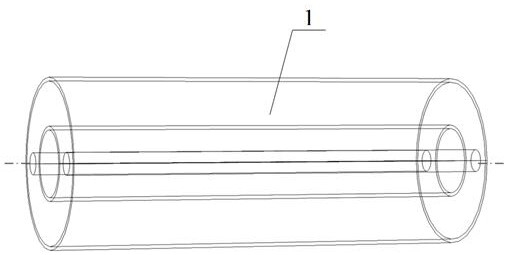

1.一种中空双芯内外薄包层表面双侧镀膜PCF‑SPR探针,其特征在于:所述双侧镀膜中空双芯PCF‑SPR探针为光子晶体光纤(1)、光子晶体光纤(1)的包层(5)内设有中心空气孔(3),中心空气孔(3)的内壁上镀有内金膜(2),包层(5)的外壁上镀有外金膜(6),两个纤芯(4)位于内金膜(2)和外金膜(6)之间,且对称分布,形成双芯对称的光子晶体光纤;所述中心空气孔(3)的内径为5μm;所述包层(5)的外径为11μm;所述纤芯(4)的半径为1.5μm;所述内金膜(2)和外金膜(6)厚度均为50nm;所述光子晶体光纤(1)为折射率引导型光子晶体光纤;所述包层(5)的背景材料折射率为1.43;所述纤芯(4)的材料为二氧化硅;所述光子晶体光纤(1)为折射率引导型光子晶体光纤。
