专利号: 2020103561906
申请人: 苏州鱼得水电气科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-01-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

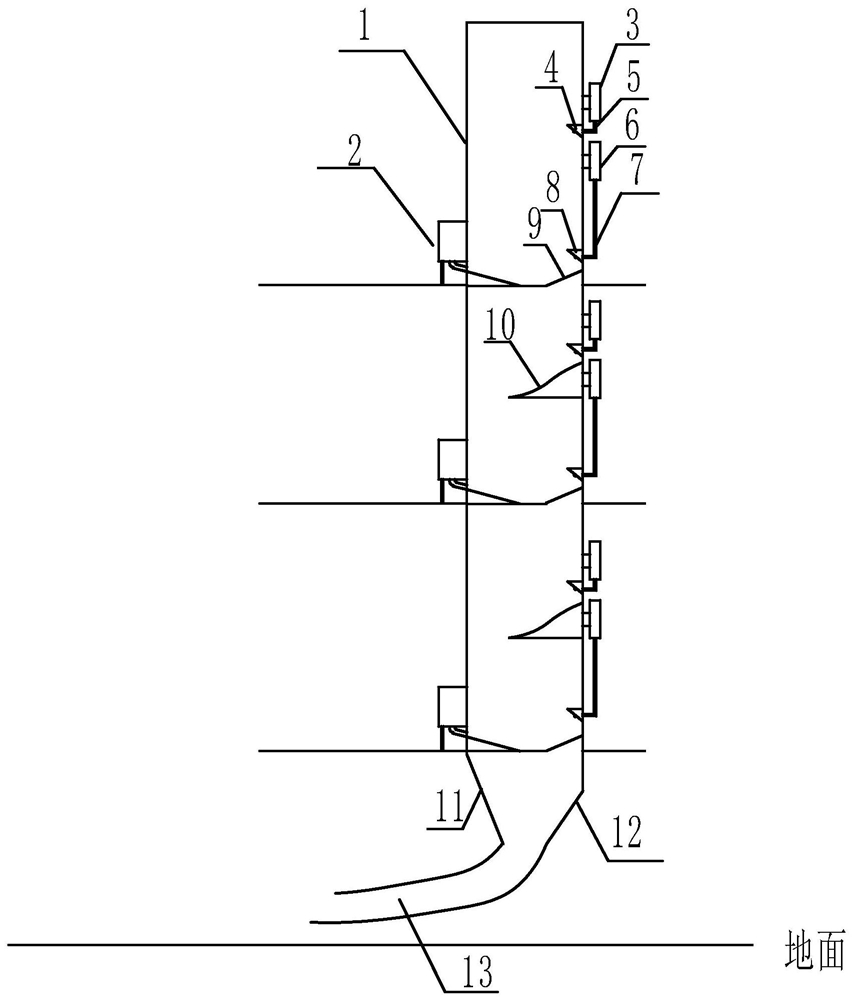

1.一种高层建筑垃圾输送用通风干燥装置,其特征在于:所述通风干燥装置包括贯穿各个楼层的输送管道(1)以及设置在各个楼层的通风组件和干燥组件(2),所述通风组件用于输送管道(1)内的通风,所述干燥组件(2)用于干燥垃圾,并将垃圾传输道输送管道(1)内;所述干燥组件(2)包括安装箱(26)、圆柱形的干燥管道(27)、圆柱形的加热电芯(23)、垃圾排管(30)和排水管道(29),所述干燥管道(27)位于安装箱(26)内,所述安装箱(26)的上表面开设有垃圾倾倒口,所述干燥管道(27)的上端开设有垃圾进口,所述垃圾倾倒口与垃圾进口连通,所述垃圾进口的周围设置有调节管道(24),所述调节管道(24)的上方设置有管道盖(22),所述管道盖(22)的内径顺着干燥管道(27)往管道盖(22)的方向减小,所述管道盖(22)与调节管道(24)配合使用,所述管道盖(22)的上方设置有驱动组件,所述驱动组件用于驱动管道盖(22)上下移动,所述加热电芯(23)位于干燥管道(27)内,所述加热电芯(23)与干燥管道(27)同轴心设置,所述加热电芯(23)外设置有开设有若干个第一通孔的铝制防护架(25),所述干燥管道(27)上开设有若干个第二通孔(39),所述干燥管道(27)的下方开设有垃圾排口,所述垃圾排口处设置有电磁阀控制的垃圾挡板(28),所述垃圾排管(30)上设置有弯形的缓冲段(31),所述垃圾排管(30)的一端穿过安装箱(26)的下表面与垃圾排口连接,所述垃圾排管(30)的另一端与输送管道(1)连通,所述安装箱(26)的下表面开设有排水孔,所述排水孔与排水管道(29)连通;所述输送管道(1)内设置有排料板,所述排料板包括排料段(32)和减速段(33),所述的排料段(32)的上表面为顺着输送管道(1)往减速段(33)的方向向下倾斜,所述减速段(33)的上表面为水平面,所述减速段(33)的长度小于排料段(32)的长度,所述减速段(33)与输送管道(1)之间设置有空隙(40),所述减速段(33)远离排料段(32)的那一端设置有钢丝绳(9),所述钢丝绳(9)与输送管道(1)固定连接,所述通风干燥装置还包括缓冲组件,所述缓冲组件位于输送管道(1)内,所述缓冲组件用于限制上一个楼层的垃圾在输送管道(1)中的运动方向并且缓解垃圾对输送管道(1)的冲击力;

所述调节管道(24)的直径顺着干燥管道(27)往管道盖(22)的方向增大,所述调节管道(24)包括外管道(35)、内管道(34)和弹簧(38),所述外管道(35)与内管道(34)滑动连接,所述外管道(35)的上端开设有连接开口,所述弹簧(38)位于连接开口的底端,所述内管道(34)位于弹簧(38)的上方,所述弹簧(38)与外管道(35)、内管道(34)固定连接,所述连接开口的两端设置有限位滑槽(36),所述内管道(34)上设置有限位凸起(37),所述限位滑槽(36)和限位凸起(37)配合使用;

所述驱动组件包括电机(14)、联轴器(16)、固定板( 17)第一丝杆(19)、丝杆螺母(18)、升降板(20)和导向杆(21),所述电机(14)通过联轴器(16)与第一丝杆(19)连接,所述固定板(17)固定在输送管道(1)外壁上,所述电机(14)通过电机架(15)固定在固定板(17)上,所述丝杆螺母(18)套设在第一丝杆(19)上,所述升降板(20)与丝杆螺母(18)连接,所述导向杆(21)的上端与升降板(20)固定连接,所述导向杆(21)的下端与管道盖(22)固定连接;

所述缓冲组件包括缓冲台(10),所述缓冲台(10)的上表面顺着输送管道(1)的管道壁往输送管道(1)的中心向下倾斜,所述缓冲台(10)的上表面为波浪形状,所述缓冲台(10)的上表面包括平缓段(42)和下降段(41),所述平缓段( 42 ) 与下降段(41)间隔设置,所述平缓段(42)的宽度大于下降段(41)的宽度;

所述输送管道(1)的下方设置有垃圾输送弯道(13),所述垃圾输送弯道(13)的直径小于输送管道(1),所述垃圾输送弯道(13)与输送管道(1)之间设置有限位管道,所述限位管道包括第一倾斜半管(11)和第二倾斜半管(12),所述第二倾斜半管(12)与空隙(40)处于同一侧,所述第一倾斜半管(11)的倾斜程度大于第二倾斜半管(12)的倾斜程度。
