专利号: 2020103574709
申请人: 苏州骊赫信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-03-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

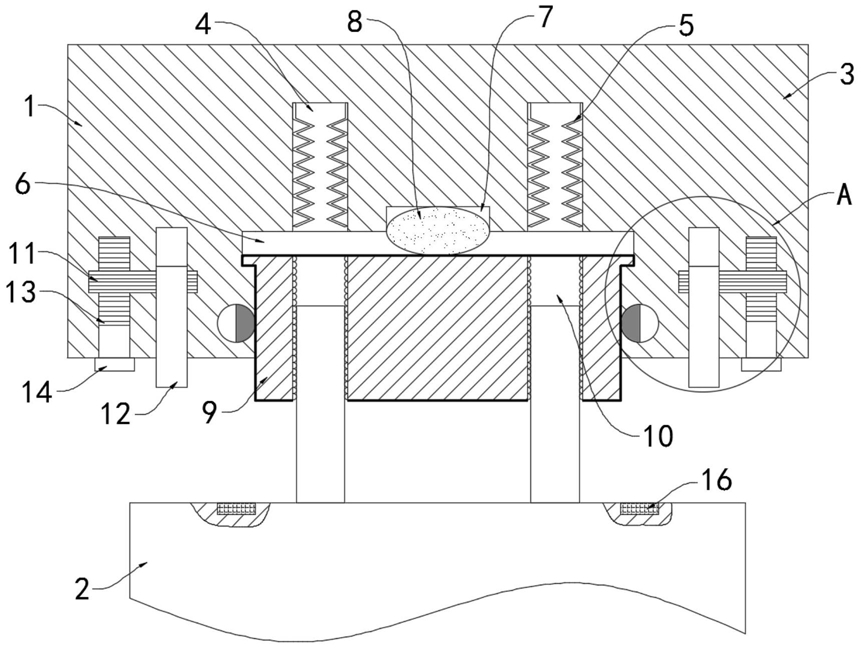

1.一种易拔插座,包括插座(1)和与其配套使用的插头(2),所述插座(1)包括插座盒(3),所述插座盒(3)内设有至少一对接线孔道(4),每个所述接线孔道(4)内均设有弹性簧片(5),其特征在于,所述插座盒(3)接入端的侧壁上开设有滑动槽(6),所述滑动槽(6)的内底面与接线孔道(4)连通,所述滑动槽(6)的内底面向内凹陷形成放置槽(7),所述放置槽(7)内固定连接有内部盛有蒸发液的膨胀囊(8),所述膨胀囊(8)延伸至滑动槽(6)内设置,所述滑动槽(6)内滑动连接有安全块(9),所述安全块(9)上贯穿设置有两个与插头(2)上插脚相匹配的通孔(10),膨胀囊(8)的弹力大于插脚与通孔(10)内侧壁的摩擦力,所述插座盒(3)内转动连接有水平设置的齿轮柱(11),所述齿轮柱(11)的一端啮合连接有内伸缩柱(12),另一端啮合连接有外伸缩柱(13),所述内伸缩柱(12)位于齿轮柱(11)的一侧,外伸缩柱(13)位于齿轮柱(11)的另一侧,且内伸缩柱(12)和外伸缩柱(13)靠近插头(2)的一端均延伸至插座盒(3)外部设置,所述插座盒(3)上设有辅助机构;

所述辅助机构包括设置在安全块(9)两端的磁性齿柱(15),所述磁性齿柱(15)转动连接在插座盒(3)内,所述安全块(9)通过侧壁上的齿牙与磁性齿柱(15)啮合连接,所述插头(2)插入端侧壁与磁性齿柱(15)相对应的位置固定嵌设有永磁块(16)。

2.根据权利要求1所述的易拔插座,其特征在于,每个所述通孔(10)的内侧壁上均固定嵌设有多个滚珠。

3.根据权利要求1所述的易拔插座,其特征在于,所述内伸缩柱(12)的位置与插头(2)相对应设置,所述外伸缩柱(13)延伸至外部的一端固定连接有按压块(14)。

4.根据权利要求1所述的易拔插座,其特征在于,所述磁性齿柱(15)由两根磁性相反的正半圆柱(17)和负半圆柱(18)组成。
