专利号: 2020103600099
申请人: 太仓市律点信息技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

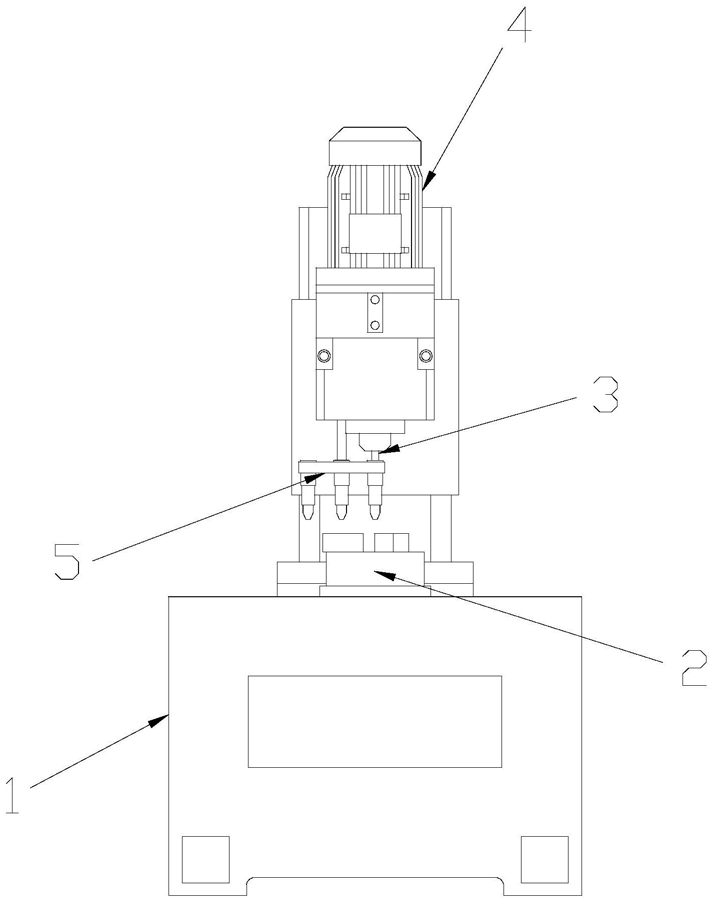

1.一种可快速切换钻头的钻床,其结构包括钻床(1)、夹紧装置(2)、动力轴(3)、驱动装置(4)、可快速切换机构(5),其特征在于:所述的钻床(1)顶端上设有驱动装置(4),所述的钻床(1)前端上设有夹紧装置(2),所述的钻床(1)和夹紧装置(2)相连接,所述的驱动装置(4)底端下设有动力轴(3),所述的驱动装置(4)和动力轴(3)一端机械连接,所述的动力轴(3)另一端上设有可快速切换机构(5),所述的可快速切换机构(5)与驱动装置(4)活动连接。

2.根据权利要求1所述的一种可快速切换钻头的钻床,其特征在于:所述的动力轴(3)底端下设有十字凸块(3a),所述的动力轴(3)和十字凸块(3a)为一体化结构。

3.根据权利要求1所述的一种可快速切换钻头的钻床,其特征在于:所述的可快速切换机构(5)由切换盘(5a)、转换机构(5b)、钻头(5c)、防护机构(5d)组成,所述的切换盘(5a)顶端中间位置上设有转换机构(5b),所述的切换盘(5a)和转换机构(5b)活动连接,所述的切换盘(5a)底端下等距分布设有五个钻头(5c),所述的切换盘(5a)和钻头(5c)采用间隙配合,所述的钻头(5c)表面上设有防护机构(5d),所述的防护机构(5d)与切换盘(5a)相连接。

4.根据权利要求3所述的一种可快速切换钻头的钻床,其特征在于:所述的切换盘(5a)还包括压簧(5a1)、轴承圈(5a2)、引导环(5a3)、磁铁圈(5a4)、滑槽(5a5),所述的切换盘(5a)内侧上等距分布五个滑槽(5a5),所述的滑槽(5a5)内侧上设有轴承圈(5a2),所述的滑槽(5a5)和轴承圈(5a2)滑动配合,所述的轴承圈(5a2)底端下安装有压簧(5a1),所述的滑槽(5a5)顶端上设有引导环(5a3),所述的引导环(5a3)与切换盘(5a)固定连接,所述的引导环(5a3)内侧上设有磁铁圈(5a4),所述的引导环(5a3)和磁铁圈(5a4)相连接。

5.根据权利要求3所述的一种可快速切换钻头的钻床,其特征在于:所述的转换机构(5b)由吊杆(5b1)、T型杆(5b2)、拉簧(5b3)、限位环(5b4)组成,所述的吊杆(5b1)内侧顶端下安装有拉簧(5b3),所述的吊杆(5b1)内侧上设有T型杆(5b2),所述的吊杆(5b1)和T型杆(5b2)一端通过拉簧(5b3)相连接,所述的吊杆(5b1)底端下设有限位环(5b4),所述的吊杆(5b1)和限位环(5b4)螺纹连接。

6.根据权利要求3所述的一种可快速切换钻头的钻床,其特征在于:所述的钻头(5c)顶端中间位置上设有十字插槽(5c1)。

7.根据权利要求3所述的一种可快速切换钻头的钻床,其特征在于:所述的防护机构(5d)由伸缩套筒(5d1)、伸缩防护筒(5d2)、润滑油膜(5d3)、刮除刀环(5d4)组成,所述的伸缩套筒(5d1)内侧下设有伸缩防护筒(5d2),所述的伸缩套筒(5d1)和伸缩防护筒(5d2)滑动配合,所述的伸缩防护筒(5d2)内侧上设有润滑油膜(5d3),所述的伸缩防护筒(5d2)底端下设有刮除刀环(5d4),所述的伸缩防护筒(5d2)和刮除刀环(5d4)活动连接。

8.根据权利要求7所述的一种可快速切换钻头的钻床,其特征在于:所述的刮除刀环(5d4)内侧上设有擦除密封环(5d41),所述的刮除刀环(5d4)和擦除密封环(5d41)胶连接。
