专利号: 2020103637002
申请人: 衢州学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

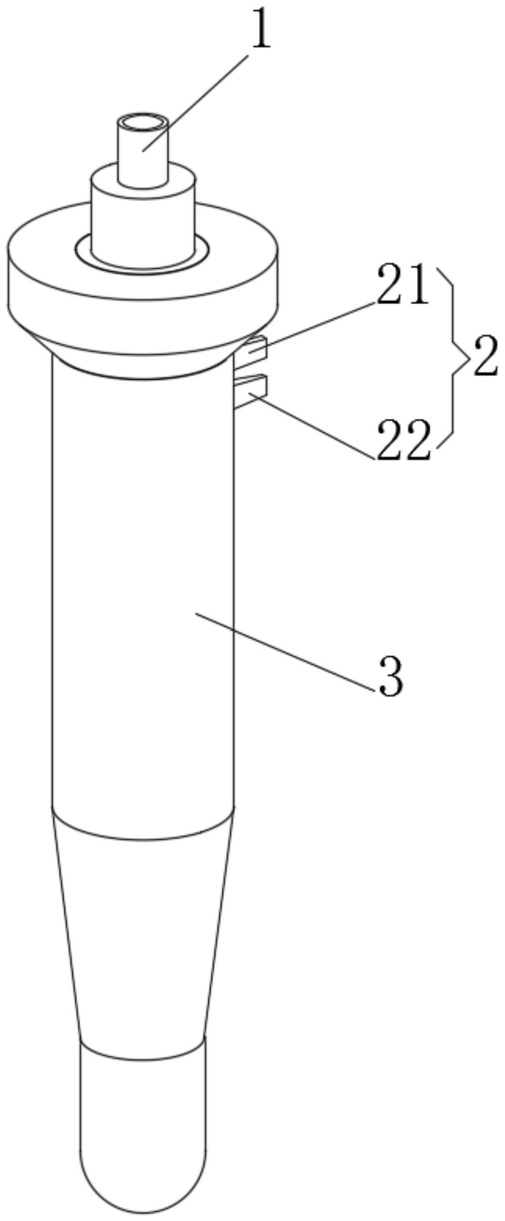

1.一种连续测温的黑体空腔传感器,其特征在于:包括外管(3)和内管(4),所述外管(3)的顶端设置有与所述内管(4)连通的进气管(1),所述内管(4)的外部套设有筒体(6),所述筒体(6)与所述内管(4)之间设置有气旋通道(5),所述气旋通道(5)包括:沿所述内管(4)的轴向螺旋延伸的第一通道(51)和第二通道(52)所述第一通道(51)和所述第二通道(52)连通;所述气旋通道(5)与所述内管(4)连通,向所述气旋通道(5)内注入高速气流,使得气旋通道(5)内的压强变小,在气旋通道(5)与内管(4)之间的压力差的作用下,使得内管(4)内的空气移动至气旋通道(5)内并排出。

2.根据权利要求1所述的一种连续测温的黑体空腔传感器,其特征在于:所述第一通道(51)的顶端设置有第一入口(511),所述第一通道(51)的底端设置有第一出口(512),所述第二通道(52)的顶端设置有与所述第一出口(512)连通的第二入口(522),所述第二通道(52)的底端设置有第二出口(521)。

3.根据权利要求2所述的一种连续测温的黑体空腔传感器,其特征在于:所述外管(3)的顶端设置有连接管(2),所述连接管(2)包括第一管体(21)和第二管体(22),所述第一入口(511)与所述第一管体(21)连通,所述第二入口(522)与所述第二管体(22)连通。

4.根据权利要求1所述的一种连续测温的黑体空腔传感器,其特征在于:所述气旋通道(5)的外壁与所述筒体(6)的内壁抵持。

5.根据权利要求1所述的一种连续测温的黑体空腔传感器,其特征在于:所述气旋通道(5)靠近所述内管(4)的一侧设置有第一通孔(54),所述内管(4)正对所述第一通孔(54)处设置有第二通孔(41)。

6.根据权利要求1所述的一种连续测温的黑体空腔传感器,其特征在于:所述气旋通道(5)的内壁正对所述第一通孔(54)处设置有凸起(53)。

7.根据权利要求5所述的一种连续测温的黑体空腔传感器,其特征在于:所述第一通孔(54)在所述第一通道(51)和所述第二通道(52)上沿螺旋延伸的方向均匀设置。

8.根据权利要求1所述的一种连续测温的黑体空腔传感器,其特征在于:所述第一通道(51)以及所述第二通道(52)的截面形状均为矩形、或圆形、或椭圆形、或三角形、或梯形。
