1.一种黑磷烯/氧化石墨烯复合水基润滑添加剂的制备方法，其特征在于：包括如下步骤：步骤一，将黑磷烯粉末加入到N-甲基吡咯烷酮中进行冰水浴超声处理后取沉淀干燥得到黑磷烯纳米片，将黑磷烯纳米片通过羟基化处理超声分散至水溶液中得到黑磷烯水基分散液；

步骤二，将氧化石墨烯分散液加入到黑磷烯水基分散液中混合，之后加入十二烷基苯磺酸钠和聚乙二醇进行功能化合成，将合成得到的产物超声分散至去离子水中即得到黑磷烯/氧化石墨烯复合水基润滑添加剂。

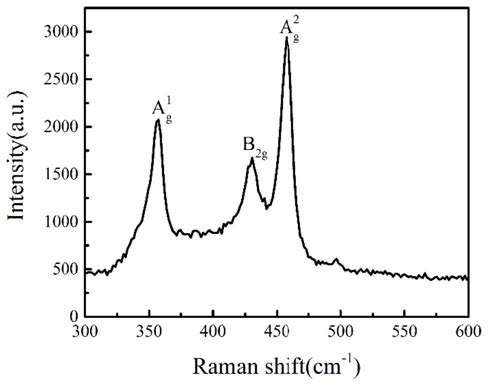

2.根据权利要求1所述的制备方法，其特征在于，步骤一中，真空密封条件下，将红磷粉末与直径为10-20mm的不锈钢球进行球磨，得到黑磷粉末。

3.根据权利要求2所述的制备方法，其特征在于，球磨时的球料比为30:1-60:1，球磨时间0.5-3h，球磨转速为1000-1250r/min。

4.根据权利要求1所述的制备方法，其特征在于，步骤一中，将黑磷烯粉末加入到N-甲基吡咯烷酮中进行冰水浴超声处理后取沉淀干燥得到黑磷烯纳米片包括：按质量份数计，将1-5份黑磷粉末加入到10000-25000份N-甲基吡咯烷酮中进行冰水浴超声处理后离心取沉淀物，用无水乙醇冲洗并真空干燥得到黑磷烯纳米片。

5.根据权利要求1所述的制备方法，其特征在于，步骤一中，将黑磷烯纳米片通过羟基化处理超声分散至水溶液中得到黑磷烯水基分散液包括：将黑磷分散液，向其中滴加氧化剂并搅拌持续反应，抽滤并洗涤真空干燥，重新悬浮至水溶液中。

6.根据权利要求5所述的制备方法，其特征在于，所述氧化剂为过硫酸钾、过硫酸铵、高锰酸钾、过氧化物中的一种；所述黑磷分散液质量分数为0.1％-2％，氧化剂的质量浓度为

0.2％-0.8％，两者配比为100:1-500:1。

7.根据权利要求1所述的制备方法，其特征在于，步骤二中，按质量份数计，十二烷基苯磺酸钠和聚乙二醇的添加比例为1/1、1/2、2/1、1/3或3/1其中的一种。

8.根据权利要求1所述的制备方法，其特征在于，步骤二中，按照质量份数计，将1-10份氧化石墨烯分散液加入到1-10份黑磷烯分散液中，进行磁力搅拌和超声振荡混合均匀后，加入十二烷基苯磺酸钠和聚乙二醇，将其放入聚四氟乙烯内衬的高压反应釜中进行功能化合成，反应温度控制在80-200℃。

9.一种按照上述任意权利要求所述的制备方法制备出的黑磷烯/氧化石墨烯复合水基润滑添加剂。

10.权利要求9所述黑磷烯/氧化石墨烯复合水基润滑添加剂在钛合金切削用金属切削液中的应用。
