专利号: 2020103663632
申请人: 吴乐毅
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-05-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

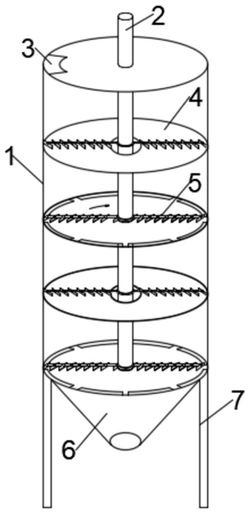

1.一种板式污泥连续发酵塔,包括塔体(1),搅拌主轴(2),进料口(3),若干塔板(4),搅拌装置(5),卸料斗(6)和支撑件(7);所述塔体(1)为圆柱形,其底部由若干支撑件(7)支撑;

所述卸料斗(6)连接在所述塔体(1)的底部,所述卸料斗(6)的底部开设有卸料口;所述搅拌主轴(2)与所述塔体(1)同轴设置,并贯穿所有塔板(4)和所述塔体(1)的上端;其特征在于:所述的若干塔板(4)包括A型塔板(41)和B型塔板(42),两者在塔体(1)内部高度方向上交替设置;所述A型塔板(41)为圆环形,其圆心处设有第一圆形开口,所述第一圆形开口的直径大于搅拌主轴(2),并与搅拌主轴(2)的外壁围合成内下料口(411);所述B型塔板(42)为齿轮形,其圆心处设有第二圆形开口,所述第二圆形开口的直径略大于搅拌主轴(2)并使得所述搅拌主轴(2)可以借助动密封装置与所述第二圆形开口实现转动密封;所述B型塔板(42)的外周均匀设有多个支撑齿(422),相邻两个支撑齿(422)之间形成弧形外下料口(421);每一层塔板(4)的上方均配设有一套搅拌装置(5);所述搅拌装置(5)包括旋臂(52)和固定设置在所述旋臂(52)上的刮板(53);所述刮板(53)相对于所述旋臂(2)倾斜设置;所述旋臂(52)上由内向外固定有多个刮板(53);所有刮板(53)对应的圆环路径相互邻接并互补覆盖对应塔板(4)的承接面;每一个圆环路径的面积均相同;塔板为不锈钢材质。

2.如权利要求1所述的板式污泥连续发酵塔,其特征在于:所述搅拌装置(5)还包括与搅拌主轴(2)固定连接的轴套(51),所述旋臂固定连接所述轴套(51)上;所述刮板(53)的下边缘接触塔板(4)的上表面。

3.如权利要求2所述的板式污泥连续发酵塔,其特征在于:位于A型塔板(41)上的刮板(53)为内向刮板(531),位于B型塔板(42)上的刮板(53)为外向刮板(532),所述内向刮板(531)和外向刮板(532)的倾斜方向相反。

4.如权利要求1所述的板式污泥连续发酵塔,其特征在于:所述多个刮板(53)具有相同的形状和倾斜角度,每个所述旋臂(52)上由内向外布置的刮板(53)的尺寸逐渐减小。

5.如权利要求1所述的板式污泥连续发酵塔,其特征在于:所述多个刮板(53)具有相同形状和尺寸,每个所述旋臂(52)上由内向外布置的刮板(53)相对于旋臂(52)的倾斜角度逐渐增大。
