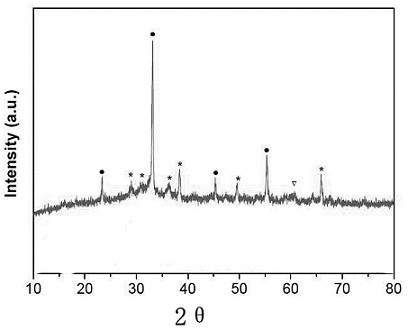

1. 一种脱硝催化剂，其特征在于所述催化剂为Ru‑MnOX/石墨烯催化剂，所述Ru‑MnOX/石墨烯催化剂的形貌呈片花形貌，所述催化剂孔尺寸集中分布于20‑30nm 和200‑700nm两o个范围内，其中Ru的负载量为10‑15wt.%，颗粒尺寸为1‑2nm，所述催化剂在75‑100C的脱硝催化活性大于80.3%，在100‑200℃的脱硝催化活性大于90%，所述催化剂通过如下方法制备获得：

（1）预处理石墨烯：将2‑3g石墨烯置于100 mL烧瓶中，加入98wt.%的H2SO4和65‑67wt.%的HNO3，超声振荡20‑30 min，然后在搅拌、油浴加热条件下，于130‑140℃回流处理3‑4h，去离子水过滤洗涤，将过滤物于60‑80℃下空气干燥12‑24 h，得到氧化处理的石墨烯基材；

（2）水热制备MnOX/石墨烯材料：将步骤（1）中制备的石墨烯基材置于0.2‑0.5M的Mn.

(NO3)26H2O水溶液中，并滴加0.5‑1g乌洛托品，搅拌3‑5min后置于水热反应釜中，于95‑100℃下水热反应9‑10h，自然冷却，去离子水洗涤，过滤，空气干燥，焙烧；

（3）负载Ru金属：将步骤（2）中制备的MnOX/石墨烯材料浸泡于0.22‑0.57M的亚硝酰硝酸钌的乙醇溶液中2‑5h，真空冷凝干燥，然后焙烧，洗涤，干燥，获得高负载Ru‑MnOX/石墨烯脱硝催化剂。

2.如权利要求1所述的一种脱硝催化剂，其特征在于步骤（2）中的焙烧为马弗炉焙烧，焙烧程序升温参数为：10‑15℃/min升至300‑330℃，恒温1.5‑2h，自然冷却至室温。

3.如权利要求1所述的一种脱硝催化剂，其特征在于步骤（3）中的焙烧为马弗炉焙烧，焙烧程序升温参数为：1‑2℃/min升至300‑330℃，恒温30‑40min，自然冷却至室温。
