专利号: 2020103690930
申请人: 卢衍忠
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

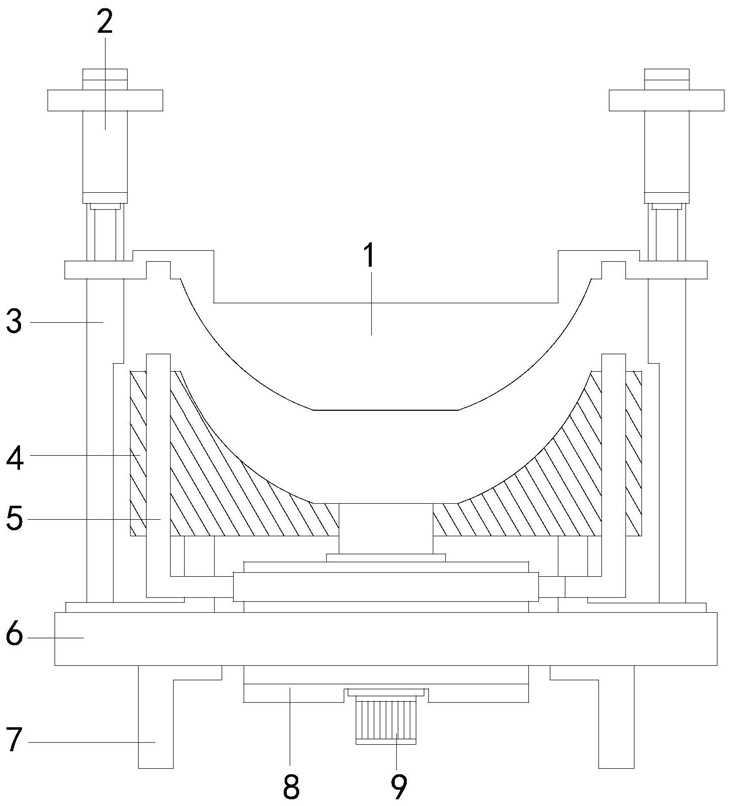

1.一种陶瓷洁具模压机,其结构包括冲压动模(1)、油缸(2)、立柱(3)、冲压定模(4)、冲洗侧管(5)、平台(6)、底座(7)、脱模清洁装置(8)、电机(9),所述的平台(6)底部设有底座(7),所述的平台(6)中心位置设有脱模清洁装置(8),所述的脱模清洁装置(8)底部设有电机(9),所述的平台(6)顶部设有冲压定模(4),所述的脱模清洁装置(8)两侧设有冲洗侧管(5),所述的冲压定模(4)两侧设有立柱(3),所述的冲压定模(4)上方设有冲压动模(1),所述的冲压动模(1)顶部设有油缸(2),其特征在于:所述的脱模清洁装置(8)由回液内圆罩(81)、脱模机构(82)、立罩(83)、切换机构(84)、隔板(85)、引水管(86)、水箱(87)组成,所述的水箱(87)内部设有隔板(85),所述的隔板(85)顶部设有立罩(83),所述的立罩(83)内部设有回液内圆罩(81),所述的回液内圆罩(81)底部设有引水管(86),所述的回液内圆罩(81)中心位置设有脱模机构(82),所述的水箱(87)外圈上设有切换机构(84);

所述的脱模机构(82)由排气连通接头(82a)、单向液流结构(82b)、止流引向结构(82c)、出液主管(82d)、螺旋叶片(82e)、进液底罩(82f)组成,所述的进液底罩(82f)顶部设有出液主管(82d),所述的出液主管(82d)内部设有螺旋叶片(82e),所述的出液主管(82d)顶端设有排气连通接头(82a),所述的排气连通接头(82a)内部设有单向液流结构(82b),所述的单向液流结构(82b)下方设有止流引向结构(82c);

所述的切换机构(84)由外螺纹筒(84a)、出液环管(84b)、导液管(84c)、从动齿圈(84d)、主动齿圈(84e)组成,所述的出液环管(84b)内圈上设有导液管(84c),所述的导液管(84c)前端设有外螺纹筒(84a),所述的导液管(84c)外圈上设有从动齿圈(84d),所述的出液环管(84b)内圈中心位置设有主动齿圈(84e)。

2.根据权利要求1所述的一种陶瓷洁具模压机,其特征在于:所述的排气连通接头(82a)由顶板(82a1)、内锥面导流罩(82a2)、内扩导流罩(82a3)、矩形管(82a4)、压缩气孔(82a5)组成,所述的顶板(82a1)表面上分布有压缩气孔(82a5),所述的顶板(82a1)底部设有内锥面导流罩(82a2),所述的内锥面导流罩(82a2)底部设有内扩导流罩(82a3),所述的内扩导流罩(82a3)底部设有矩形管(82a4)。

3.根据权利要求1所述的一种陶瓷洁具模压机,其特征在于:所述的单向液流结构(82b)由上圆板(82b1)、顶杆(82b2)、下矩形板(82b3)、弹簧(82b4)、限位框(82b5)、滑杆(82b6)组成,所述的上圆板(82b1)底部设有顶杆(82b2),所述的上圆板(82b1)下方设有下矩形板(82b3),所述的下矩形板(82b3)下方设有限位框(82b5),所述的限位框(82b5)中心位置设有滑杆(82b6),所述的限位框(82b5)内部设有弹簧(82b4)。

4.根据权利要求1所述的一种陶瓷洁具模压机,其特征在于:所述的止流引向结构(82c)由中心轴杆(82c1)、止流半圆板(82c2)、活动矩形框(82c3)、进液口(82c4)组成,所述的中心轴杆(82c1)两侧设有止流半圆板(82c2),所述的止流半圆板(82c2)一侧设有活动矩形框(82c3),所述的活动矩形框(82c3)底部设有进液口(82c4)。
