专利号: 2020103694607
申请人: 莆田市荔城区任西贸易有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2023-10-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

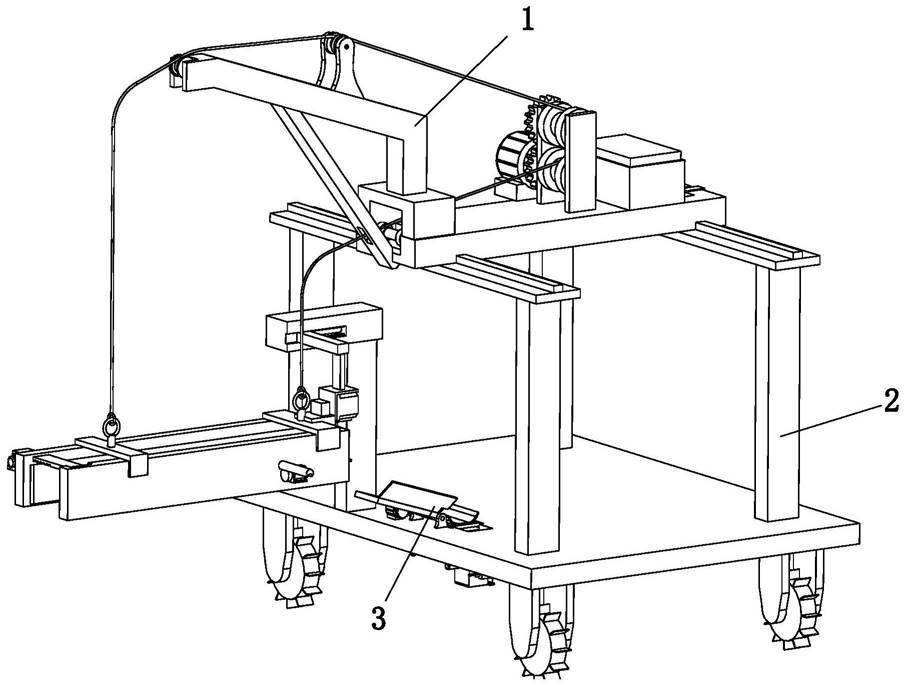

1.一种水田秧苗的供给设备的拔秧装置的拔秧组件,其特征在于,所述拔秧组件(1a)包括间隔设置的第一定位板(1a1)和第二定位板(1a2),所述第一定位板(1a1)和第二定位板(1a2)上设有两个U型的固定块(1a3),两个固定块(1a3)间隔设置并与第一定位板(1a1)和第二定位板(1a2)固定连接,两个所述固定块(1a3)上的均设有连接耳(1a4),所述第一定位板(1a1)内安装有夹紧板(1a5),所述夹紧板(1a5)的后端设有与其固定连接的推送杆(1a6),所述第一定位板(1a1)的旁侧设有与其固定连接的推送电机(1a7),所述推送电机(1a7)的输出轴上设有与推送杆(1a6)相啮合的推送齿轮(1a8);所述第二定位板(1a2)内嵌设有传送带(1a9),所述第二定位板(1a2)上设有水平设置的齿条(1a10),所述齿条(1a10)的一端设有与夹紧板(1a5)卡接的卡固板(1a11),齿条(1a10)的另一端穿过第二定位板(1a2)悬置于第二定位板(1a2)的旁侧,所述第二定位板(1a2)上设有推动电机(1a12),所述推动电机(1a12)的输出轴上设有与齿条(1a10)啮合的推动齿轮(1a13),所述第二定位板(1a2)上位于传送带(1a9)的输出端设有承接缺口。

2.一种水田秧苗的供给设备的承接组件,其特征在于,所述承接组件(3a)包括推送件(3c)、承接板(3a1)、传动轴(3a2)、承接电机(3a3)和两个轴承座(3a4),两个轴承座(3a4)间隔设置且传动轴(3a2)的两端分别安装于两个轴承座(3a4)上,所述承接板(3a1)的一端与传动轴(3a2)固定连接,所述传动轴(3a2)的一端设有与承接电机(3a3)相配合的承接齿轮(3a5),所述承接电机(3a3)位于一个轴承座(3a4)的旁侧且承接电机(3a3)的输出轴设有与承接齿轮(3a5)相啮合的驱动齿轮(3a6),所述推送件(3c)包括推送弧板(3c1)、拨动气缸(3c2)和推送拨块(3c3),所述推送弧板(3c1)的一端与车架(2b1)铰接,推送拨块(3c3)倾斜设置且推送拨块(3c3)与推送弧板(3c1)底部抵触连接,拨动气缸(3c2)倾斜设置且拨动气缸(3c2)的输出端与推送拨块(3c3)固定连接,拨动气缸(3c2)与车架(2b1)固定连接;车架(2b1)上设有与推送件(3c)相配合的过料通槽,分秧组件(3b)位于过料通槽的正下方并与车架(2b1)固定连接,所述分秧组件(3b)包括盛料箱(3b1)、挤压气缸(3b2)、排料气缸(3b3)和分秧气缸(3b4),所述盛料箱(3b1)与车架(2b1)底部固定连接,所述挤压气缸(3b2)安装于盛料箱(3b1)上且挤压气缸(3b2)的输出端延伸至盛料箱(3b1)内并在其输出端设有挤压块(3b5),所述排料气缸(3b3)安装于盛料箱(3b1)上且排料气缸(3b3)的输出端延伸至盛料箱(3b1)内并在其输出端设有排料块(3b6),所述盛料箱(3b1)上位于挤压块(3b5)的前端设有的过料槽,所述分秧气缸(3b4)安装于盛料箱(3b1)的侧壁且分秧气缸(3b4)的输出端设有分秧块(3b7),所述分秧块(3b7)与盛料箱(3b1)滑动配合且分秧块(3b7)上设有供秧苗放置的分秧槽。
