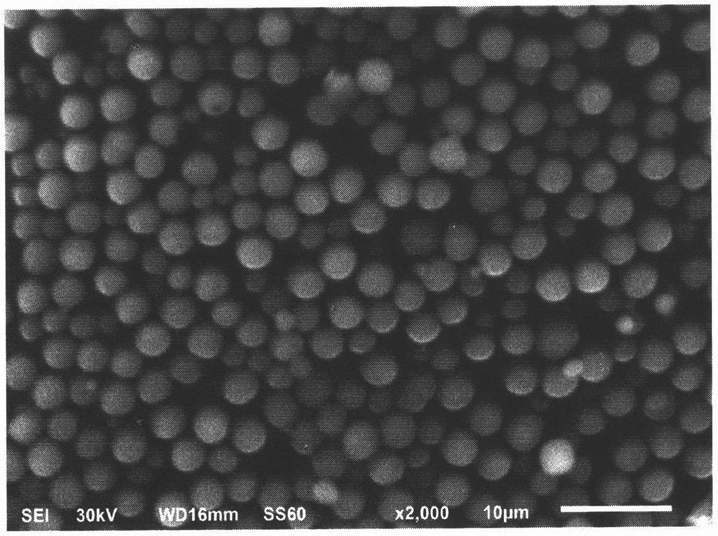

1.一种高纯度的球霰石碳酸钙微球的制备方法，其特征在于：(1)将预先配制的乙酸钙溶液加入碳化塔中，用氨水调节溶液pH值为10.0～12.0，同时加入一定量的乳酸，然后以一定流速通入二氧化碳气体，并用pH计在线监测反应体系pH值，当pH值降至7.0时，停止通入二氧化碳气体，得到乳白色悬浊液；(2)将碳化塔中的乳白色悬浊液转移到带搅拌的反应釜中，在搅拌下加入一定量海藻酸钠溶液后，继续搅拌0.5～3小时，停止搅拌，将悬浊液过滤，滤饼用水洗涤3次，在105℃鼓风干燥烘箱中干燥后，得到球霰石碳酸钙；

所述的乙酸钙溶液的质量百分比浓度为5～30％；

所述的乳酸的添加量为乙酸钙溶液质量的0.5～5％；

所述的海藻酸钠溶液的质量百分比浓度为1.0％，海藻酸钠溶液加入量为乙酸钙溶液质量的1～5％。
