专利号: 2020103728904
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

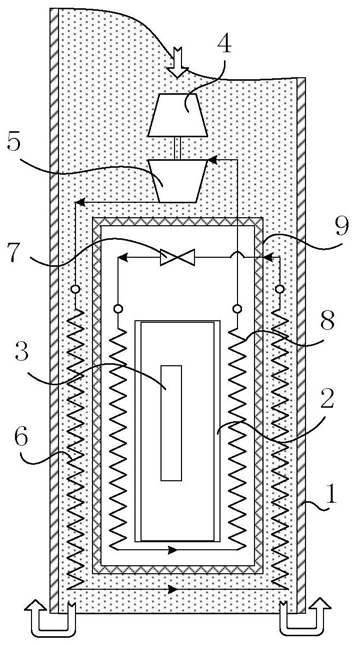

1.一种对石油开采钻具进行冷却的制冷循环装置,其特征在于:包括涡轮、压缩机、冷凝器、膨胀机构、蒸发器和隔热筒;其中,涡轮、压缩机和冷凝器设置在隔热筒外,膨胀机构和蒸发器设置在隔热筒内;制冷循环采用正辛烷作为制冷剂;

所述的涡轮和压缩机设置在抗压筒上方,涡轮的转动平面基本垂直于钻井液的流动方向,涡轮与压缩机同轴设置,高速流动的钻井液驱动涡轮转动,涡轮驱动压缩机工作;

所述的冷凝器环绕隔热筒外壁设置,设置在钻铤与隔热筒之间位置;压缩机的出口连接冷凝器的进口,冷凝器的出口通过穿过隔热筒的管路连接膨胀机构的进口;

所述的蒸发器环绕抗压筒外壁设置,对隔热筒内的抗压筒以及内部的随钻电子设备进行冷却;蒸发器的进口连接膨胀机构的出口,蒸发器的出口通过穿过隔热筒的管路连接压缩机的进口;

压缩机、冷凝器、膨胀机构和蒸发器构成供制冷剂循环的制冷剂回路。

2.如权利要求1所述的一种对石油开采钻具进行冷却的制冷循环装置,其特征在于:所述的冷凝器采用板式冷凝器或管式冷凝器。

3.如权利要求1所述的一种对石油开采钻具进行冷却的制冷循环装置,其特征在于:所述的蒸发器采用盘管式蒸发器。

4.如权利要求1所述的一种对石油开采钻具进行冷却的制冷循环装置,其特征在于:所述的膨胀机构采用膨胀阀或毛细管。
