专利号: 2020103746175
申请人: 盐城荣泰石油机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

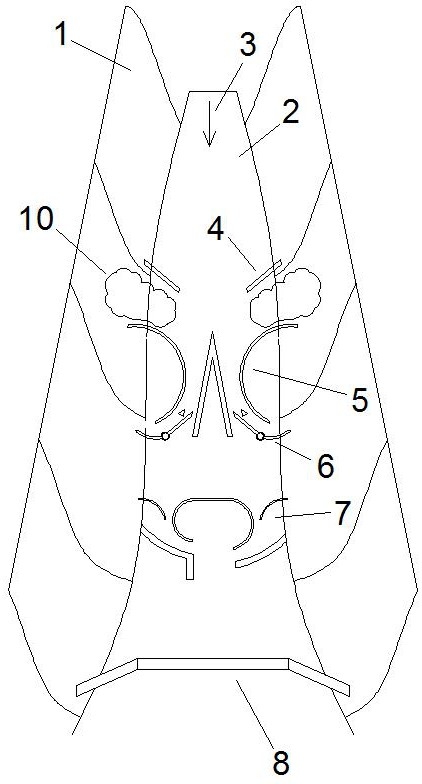

1.一种泥石流防治用活动式分流拦挡系统,该拦挡系统设置在两侧高地(1)之间形成的泥石流流道(2)内,其特征在于:按照泥石流在泥石流流道(2)内的流动方向(3),所述拦挡系统包括依次设置的活动式分流坝、消能拦挡坝(7)和拦截坝(8),其中,所述活动式分流坝包括停淤分流坝(5)和两个活动式导流机构(6),所述停淤分流坝(5)将泥石流分成两股,之后在两个活动式导流机构(6)的引导下,对分流后的泥石流进行二次分流和停淤;所述消能拦挡坝(7)将泥石流拦挡后分流成两股,并引导分流的两股泥石流形成流向相交的对流,进而在交汇时对冲形成湍流以对泥石流进行消能;所述的拦截坝(8)将泥石流流道(2)截断,用于阻截泥石流。

2.根据权利要求1所述的一种泥石流防治用活动式分流拦挡系统,其特征在于:所述停淤分流坝(5)包括对称设置在泥石流流道(2)两侧的第一弧形坝体(501),且两条第一弧形坝体(501)的上游端分别越过泥石流流道(2)的两侧边后连接在两侧高地(1)上,下游端与泥石流流道(2)的两侧边具有间隙,从而使两条第一弧形坝体(501)的背水面和两侧高地(1)配合形成具有朝向下游方向开口的停淤区(505);两条第一弧形坝体(501)之间形成双曲线形的引流通道(502),在引流通道(502)内设置有三角形的分流坝(503),且分流坝(503)的尖端延伸至引流通道(502)泥石流进入端的中心,另一端延伸超出引流通道(502),从而将引流通道(502)分成左右两股分流道(504),所述两个活动式导流机构(6)设置在两股分流道(504)内;

每个所述活动式导流机构(6)包括转动设置在分流道(504)下游出口处的转动器(601),在转动器(601)上设置有延伸至分流道(504)内的第一引流板(602)和延伸至停淤区(505)开口处下方的第二引流板(604),且第一引流板(602)的自由端倾斜朝向分流坝(503),从而使其在泥石流冲击下,带动转动器(601)和第二引流板(604)发生偏转,且当第一引流板(602)自由端被分流坝(503)侧壁阻挡时,第二引流板(604)的自由端延伸至停淤区(505)开口处,从而使第一引流板(602)和第二引流板(604)与第一弧形坝体(501)配合形成引导分流道(504)内部分泥石流从停淤区(505)开口进入到停淤区(505)内的导流通道。

3.根据权利要求2所述的一种泥石流防治用活动式分流拦挡系统,其特征在于:所述第一引流板(602)朝向该侧第一弧形坝体(501)的一侧设置有限制其向分流坝(503)一侧偏转的限位桩(603),所述第一引流板(602)和第二引流板(604)的下部沿其长度方向均设置有若干根支撑柱,每根支撑柱的底端具有支撑在地面上的球状支撑体(605);相邻两根支撑柱之间形成分流泥砂通道(606)。

4.根据权利要求2所述的一种泥石流防治用活动式分流拦挡系统,其特征在于:所述转动器(601)包括一连接第一引流板(602)和第二引流板(604)的转动基体(6011),该转动基体(6011)为圆柱,其下部通过轴承转动设置在埋设地面内的套筒(6012)内,且转动基体(6011)的底部通过若干第一滚珠(6013)支撑;在套筒(6012)的开口设有橡胶密封圈(6014),橡胶密封圈(6014)的外部设置有金属保护套(6015)。

5.根据权利要求2所述的一种泥石流防治用活动式分流拦挡系统,其特征在于:所述转动器(601)包括一连接第一引流板(602)和第二引流板(604)的转动基体(6011),该转动基体(6011)为圆盘,该圆盘通过其底面设有的若干第二滚珠转动设置在固定基座(6016)上,固定基座(6016)的下部埋设在地面内,在转动基体(6011)和固定基座(6016)的中心处设置有对应的贯通孔,且在贯通孔内设置有转动轴(6017),该转动轴(6017)通过其底端的尖端楔入地面内,从而使转动基体(6011)形成可围绕转动轴(6017)转动的转动件。

6.根据权利要求2所述的一种泥石流防治用活动式分流拦挡系统,其特征在于:在所述第一弧形坝体(501)的上游端3-10米处倾斜设置有引流坝(4),该引流坝(4)一端与该侧的高地(1)连接,另一端向泥石流的流动方向(3)下游倾斜,并延伸至泥石流流道(2)内,从而在引流坝(4)和第一弧形坝体(501)之间形成第一蓄淤区(10)。

7.根据权利要求2所述的一种泥石流防治用活动式分流拦挡系统,其特征在于:两个所述活动式导流机构(6)的下游方向设置有蓄流坝(9),该蓄流坝(9)由两个“八”字形的泄流坝(901)构成,且两个泄流坝(901)之间具有过流通道(902),过流通道(902)内设有若干根立柱形成各过滤栅格(904);每个泄流坝(901)由对称的两个弧形坝体构成,且两个弧形坝体之间形成第一泄流口(903);

所述转动器(601)上设置有封板(607),且当第一引流板(602)自由端被分流坝(503)侧壁阻挡时,封板(607)将该侧的第一泄流口(903)封堵,从而使第二引流板(604)、封板(607)、泄流坝(901)中靠近泥石流流道(2)侧边的弧形坝体以及该侧的高地(1)围成第二蓄淤区(905),过流通道(902)两侧的两个弧形坝体和两个封板(607)以及两个第一引流板(602)围成第三蓄淤区(906)。

8.根据权利要求1所述的一种泥石流防治用活动式分流拦挡系统,其特征在于:所述消能拦挡坝(7)包括位于泥石流流道(2)中间的第一坝体(701)和位于泥石流流道(2)两侧的第二弧形坝体(702),在第一坝体(701)的两端具有朝向流动方向(3)下游延伸的第三弧形坝体(706),且第三弧形坝体(706)的上游部分和第二弧形坝体(702)之间形成入口大、出口小的喇叭状第二泄流口(703);

在两个第二泄流口(703)出口的前方分别设置有第一弧形引导坝(709)和第二弧形引导坝(707),其中,第一弧形引导坝(709)和第二弧形引导坝(707)分别倾斜设置在泥石流流道(2)两侧,且第一弧形引导坝(709)和第二弧形引导坝(707)处于泥石流流道(2)边部的一端相对于另一端更靠近泥石流流动方向(3)的上游,从而使通过第二泄流口(703)的泥石流冲击在第一弧形引导坝(709)和第二弧形引导坝(707)上时被其引导倾斜向泥石流流道(2)中间汇聚;

在第二弧形引导坝(707)靠近泥石流流道(2)中心的一端具有沿流动方向(3)分布的冲击坝(708),且第一弧形引导坝(709)靠近泥石流流道(2)中心的一端正对该冲击坝(708)长度方向的中部,从而在第一弧形引导坝(709)端部和冲击坝(708)之间形成泥石流的冲击消能通道(7010);

所述第二弧形引导坝(707)的迎水面、第二弧形坝体(702)的背水面和该侧的高地(1)之间形成第四蓄淤区(704),第一弧形引导坝(709)的迎水面、第二弧形坝体(702)的背水面和该侧的高地(1)之间也形成第四蓄淤区(704);所述第二弧形引导坝(707)的背水面、冲击坝(708)的背水面和泥石流流道(2)该侧的高地(1)之间形成第一储流区(7011),第一弧形引导坝(709)的背水面与该侧的高地(1)之间形成第二储流区(7012);

所述两个第三弧形坝体(706)的下游部分分别与第二弧形引导坝(707)和第一弧形引导坝(709)配合形成导流通道,且两个第三弧形坝体(706)和第一坝体(701)之间围成开口朝向下游的第五蓄淤区(705)。

9.根据权利要求1所述的一种泥石流防治用活动式分流拦挡系统,其特征在于:所述拦截坝(8)包括与泥石流流动方向(3)垂直并设置在泥石流流道(2)中部的第二坝体(801),在第二坝体(801)的两侧具有倾斜向侧后方延伸的延伸坝(804),延伸坝(804)的外侧延伸至两侧的高地(1)上,且延伸坝(804)的高度,从与第二坝体(801)连接的一侧向与高地(1)连接的一侧逐渐降低,从而形成内高外底的拦截坝(8)。

10.根据权利要求9所述的一种泥石流防治用活动式分流拦挡系统,其特征在于:所述第二坝体(801)的底部由一排混凝土柱(802)进行支撑,且混凝土柱(802)之间形成过泥砂石通道(803),且在第二坝体(801)上分布有若干贯穿其厚度方向的矩形通孔(805);在所述第二坝体(801)和延伸坝(804)的顶面上分布有凸起(806)。
